刚性法兰联轴器结构设计

在各类工业传动系统中，法兰联轴器是应用极为广泛的刚性轴连接部件，主要用于实现两根轴之间的刚性固连，精准传递运动与扭矩，常见于输送机、机床、泵类、压缩机等需要稳定同轴传动的设备场景中，尤其适用于对传动精度要求较高、载荷平稳无剧烈冲击的工况，能够保障两根被连接轴在运转过程中保持较高的同轴度，避免因轴偏移带来的传动损耗、振动异常等问题。

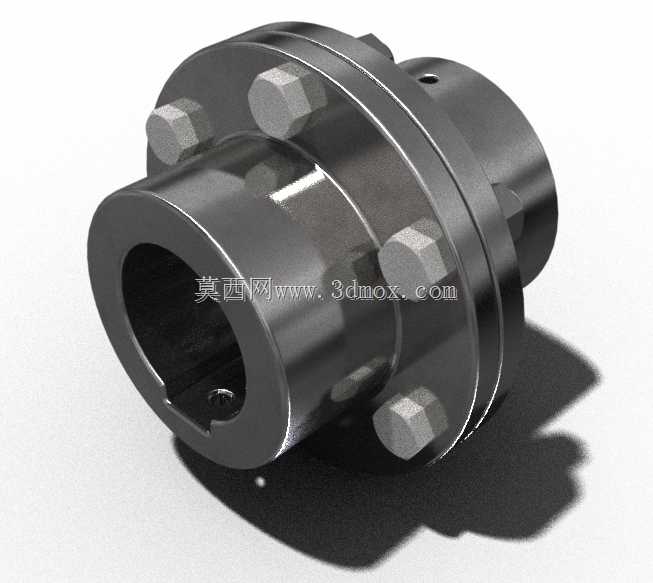

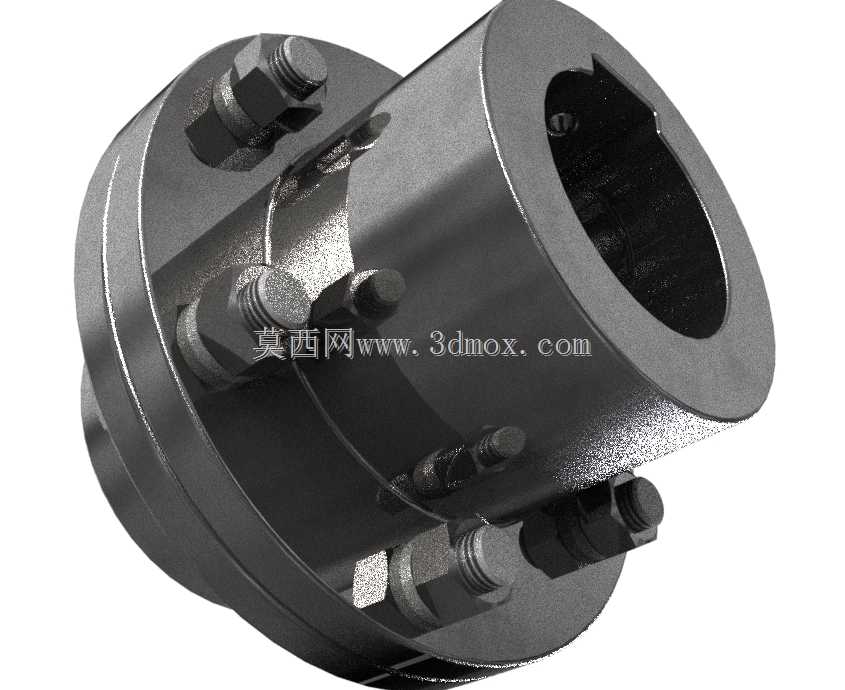

这款法兰联轴器采用双法兰盘对接的结构形式，两个法兰盘分别通过轴孔与待连接的两根轴配合，依靠周向均匀布置的高强度螺栓实现两个法兰盘的紧固连接，螺栓预紧后产生的压紧力可让法兰结合面产生足够的摩擦力，同时配合轴孔的键槽结构，可实现大扭矩的可靠传递，避免传动过程中出现打滑、错位的问题。联轴器的轴孔采用通孔设计，可适配不同直径的传动轴安装，法兰盘外缘做了圆角过渡处理，既减少了运转过程中的应力集中，也能避免尖锐棱角带来的安装安全隐患。

从设计思路来看，这款刚性法兰联轴器优先保障连接的刚性与传动可靠性，整体结构对称度高，旋转过程中动平衡表现优异，适合中高转速的传动场景。周向螺栓的排布经过受力校核，每颗螺栓承受的剪切力与拉应力均匀分布，能够承受额定范围内的径向、轴向载荷，同时法兰结合面经过精加工处理，贴合度高，可有效减少连接面的微动磨损，延长部件使用寿命。

在安装边界方面，这款联轴器的径向尺寸围绕法兰盘最大外径设定，安装时需要预留足够的螺栓拆装空间，保障扳手可以完成周向螺栓的预紧操作；轴向尺寸需要匹配两根轴的轴端伸出长度，安装时需保证两根轴的同轴度误差控制在允许范围内，避免强行对接带来的附加载荷，轴孔与轴的配合采用过渡配合形式，既方便安装对位，也能保障连接后的紧固性，键槽位置与轴上键的位置精准对应，可实现扭矩的平稳传递，整体结构没有冗余设计，在满足连接强度要求的前提下尽可能控制了整体重量，减少了传动系统的转动惯量，提升传动响应速度。
