台式数控机床低成本线性导轨滑块结构

　　在小型台式数控设备的改装与自制场景中，高精度线性导轨的采购成本往往占据整机物料成本的不小比例，尤其是面向桌面级加工、轻型工件切削的入门级数控平台，过高的导轨采购成本会直接拉高整机的落地门槛，让不少个人制作者、小型加工坊望而却步。这款滑块结构正是针对这类场景开发的低成本替代方案，核心思路是用常规易得的标准紧固件与简单折弯金属件，组合出可实现稳定直线滑动的导轨副结构，在满足轻型负载、中低速走刀的加工需求前提下，大幅压缩导轨组件的整体成本。

　　从实际使用场景来看，这类滑块结构适配的是行程在1米以内、负载不超过15公斤的台式数控设备，比如桌面级数控雕刻机、小型PCB数控铣床、轻型3D打印设备的运动轴改造，也可用于小型自动化送料机构的直线导向单元。它不需要配套高精度磨制的专用导轨型材，普通的平整矩形硬木方、冷拉方钢、甚至表面经过打磨平整的高密度复合板材都可以作为配套的导轨基体，安装时不需要复杂的导轨校准工序，只需要保证导轨安装面的平面度在每米0.2毫米以内，就可以实现顺畅的滑动效果，对于没有专业校准工具的制作者来说，安装门槛极低。

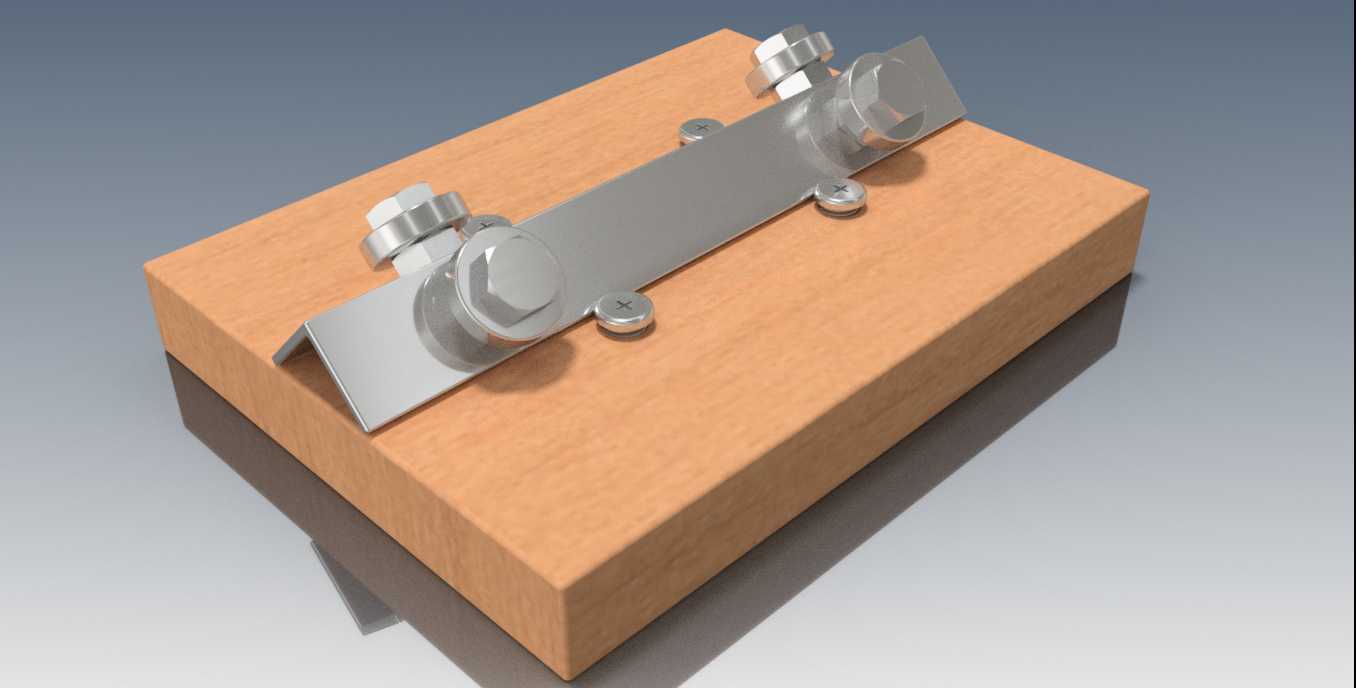

　　结构设计上，这款滑块采用双侧折边的金属压板作为滑动主体，压板通过折弯形成与导轨侧面贴合的定位边，限制滑块在垂直于运动方向的水平窜动；垂直方向的压紧力由两组对称布置的螺栓组件提供，螺栓穿过压板上的光孔，下端的压块直接压在导轨的上表面，通过调整螺栓的锁紧程度，可以灵活调整滑块与导轨之间的预紧力，既可以避免间隙过大导致的运动晃动，也能防止预紧过紧造成的滑动阻力过大、磨损加快问题。每个螺栓压头与压板之间都设置了减摩垫片，长期滑动过程中可以降低接触面的磨损速率，延长整套结构的维护周期。压板上额外设置的小尺寸紧定螺钉，用于锁定调整好的预紧螺栓位置，避免设备运行过程中螺栓受振动回松，导致预紧力变化影响运动精度。

　　安装边界方面，这款滑块的主体压板宽度根据配套导轨的宽度灵活适配，常规适配50毫米到80毫米宽度的矩形导轨，滑块自身的总高度不超过35毫米，安装时只需要在滑块上部预留20毫米的螺栓调节空间，就可以完成预紧力的调整操作。滑块上部预留了通用的安装孔位，可以直接固定工作台面、主轴安装板等运动负载，孔位间距兼容多数桌面级数控设备的安装标准，不需要额外加工转接板就可以直接替换原有滑块组件。

　　从运动性能来看，在正确调整预紧力、导轨接触面做适当润滑的前提下，这款滑块的运动重复定位精度可以控制在0.1毫米以内，完全满足轻型木材雕刻、塑料件切削、PCB板钻孔这类对精度要求不是极端严苛的加工场景。和传统的高精度滚珠直线导轨相比，它的阻尼感略大，但抗粉尘、抗切屑的能力更强，因为没有滚珠滚道这类容易被细小切屑堵塞的精密结构，日常维护只需要定期清理接触面的粉尘、补充少量润滑脂即可，不需要做复杂的滚道清洁与保养，在加工木屑、塑料碎屑较多的作业场景下，反而比精密导轨的适应性更强。

　　设计过程中特意规避了需要特殊加工的零件，整个滑块组件除了金属压板需要简单的折弯与钻孔加工外，其余所有零件都是市面上可以直接采购的标准紧固件，不需要定制特殊加工件，制作者甚至可以自行采购钢板手工折弯制作压板，进一步降低制作成本。压板的折弯角度设计为略小于90度，安装后折边会产生轻微的弹性变形，持续贴紧导轨的侧面，自动补偿长期磨损产生的侧面间隙，延长结构的使用寿命。和采用直线轴承加光轴的低成本导向方案相比，这种滑块结构的抗扭转能力更强，在承受偏载的时候不容易出现卡滞现象，加工过程中刀具受到切削反力时，滑块的姿态更稳定，不容易出现让刀导致的加工尺寸偏差。
