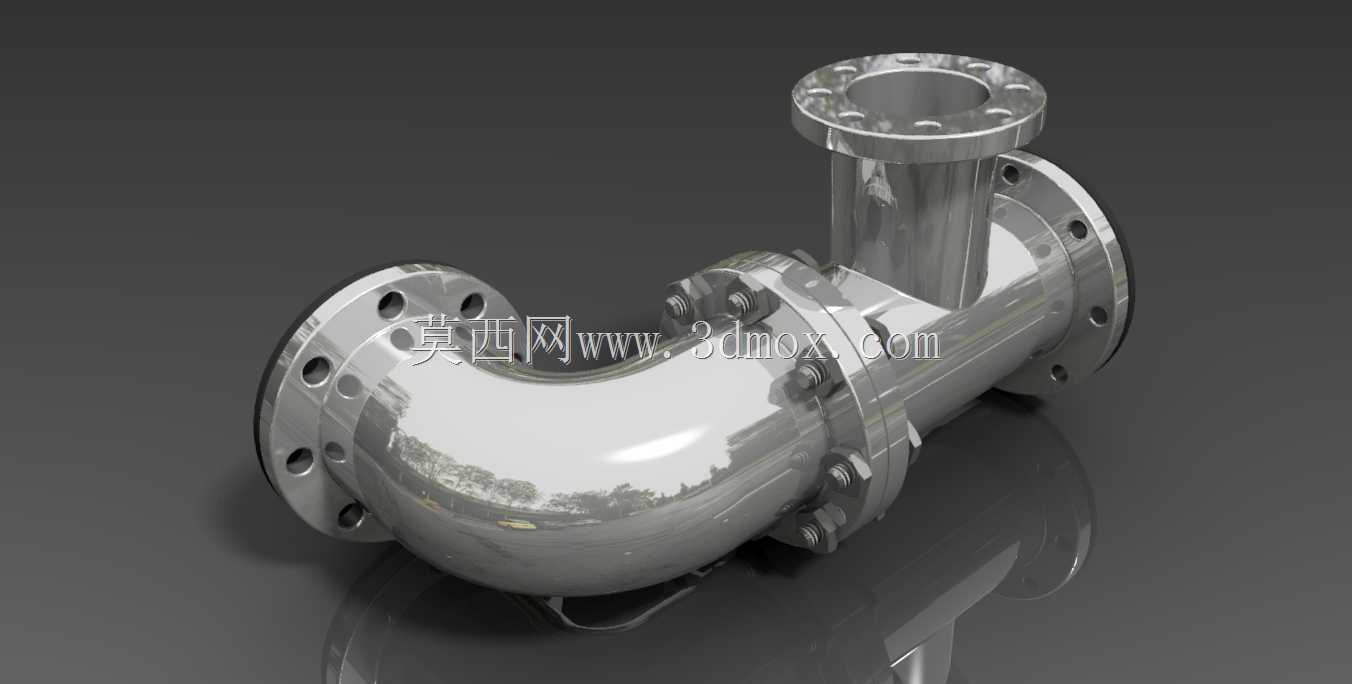

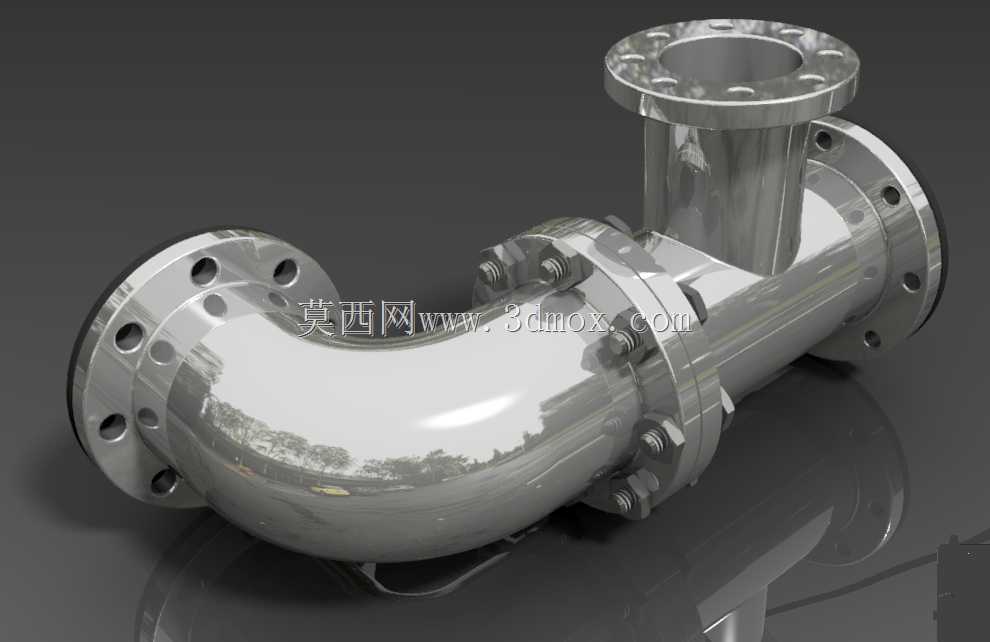

带密封唇法兰弯头与T形管路接头结构

这类带法兰和密封唇的弯头与T形接头，在化工流体输送、市政给排水、暖通空调管路系统中应用十分广泛，主要承担管路转向、支路分流的核心作用，能在不额外增加管路拼接段的前提下，实现管路90度转向同时引出垂直支路，减少管路系统的连接节点，降低潜在泄漏风险。从结构设计来看，接头整体采用等径通径设计，三个连接端均采用标准法兰连接结构，法兰端面均匀分布螺栓通孔，适配对应压力等级的标准法兰紧固件，安装时只需对齐法兰端面的密封面，穿入配套螺栓按对角顺序拧紧即可完成固定，无需现场焊接作业，大幅降低现场安装的施工难度与作业周期。密封唇结构设置在法兰端面的内侧，属于接触式静密封结构，装配后密封唇会在螺栓预紧力的作用下产生微量弹性变形，填补法兰对接面的微观凹凸间隙，相比传统平垫片密封，这种集成式密封唇能承受更高的管路压力波动，在输送带轻微腐蚀性的流体、或者存在温度交变的管路工况下，密封可靠性更有保障，也避免了垫片老化后需要整体更换密封件的维护麻烦。弯头段采用平滑圆弧过渡结构，转弯处的曲率半径经过流体力学优化，能最大程度降低流体转向时的局部阻力，减少管路输送过程中的压损，避免流体在转弯处形成涡流造成的管路振动、噪音问题，也能减少流体中固体杂质在转弯处的沉积堵塞风险。T形支路的连接处做了加厚补强处理，因为支路分流位置是管路应力集中的高发区域，加厚结构能提升接头整体的结构强度，承受管路内部压力冲击、以及外部管路载荷带来的应力，避免长期使用后出现焊缝开裂、结构变形的问题。从安装边界来看，三个法兰端面的连接尺寸均匹配对应公称通径的标准法兰参数，安装时需要预留足够的螺栓操作空间，尤其是弯头外侧与T形支路的夹角位置，要保证扳手有足够的活动余量，避免安装时无法顺利拧紧螺栓；接头整体的轴向尺寸与转弯半径经过精准核算，能适配常规管路排布的空间要求，不会出现与周边管路、支架产生干涉的问题。建模过程中对法兰螺栓孔的位置度、密封唇的尺寸公差、流道内壁的粗糙度都做了参数化设定，能直接导出工程图用于生产加工，也可以导入管路仿真软件做流体阻力、结构强度的模拟验算，为管路系统的整体设计提供精准的模型支撑。
