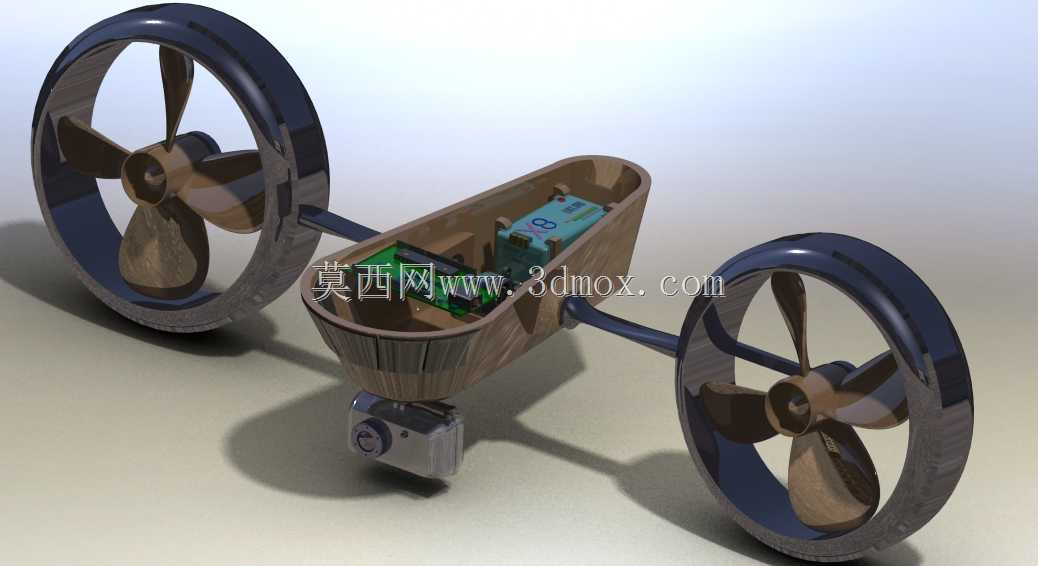

搭载GoPro的迷你Zephlin无人机机舱结构设计

这款迷你Zephlin无人机机舱，是面向小型消费级航拍无人机开发的核心承载结构，主要应用于个人航拍创作、户外场景记录、小型航模改装等场景，作为无人机的核心舱段承担着核心元器件防护、载荷固定、结构连接的关键作用，能够在低空飞行、复杂户外气流环境下为内部器件提供稳定可靠的安装空间。

从实际用途来看，该机舱专门适配小型轻量化航拍需求，可同时容纳飞控核心、供电单元与航拍载荷，解决了迷你无人机内部空间局促、元器件布局杂乱、载荷固定不稳的常见问题，既能够满足航模爱好者DIY组装无人机的定制化需求，也可作为小型航拍无人机量产结构的设计参考，适配日常休闲航拍、近距离场景巡检、航模赛事改装等多元使用场景。

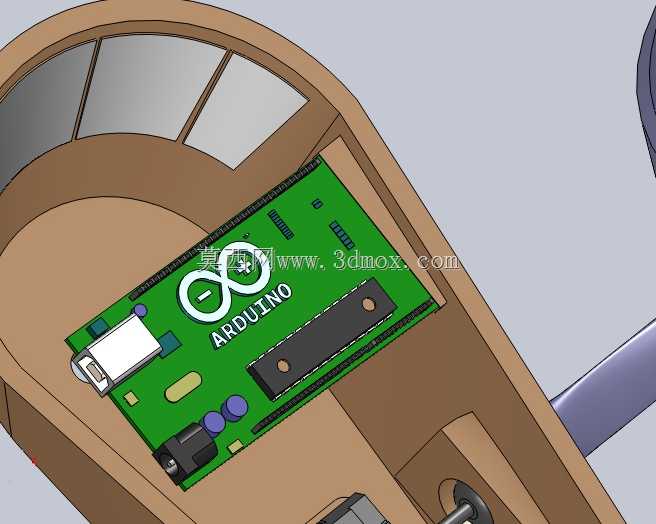

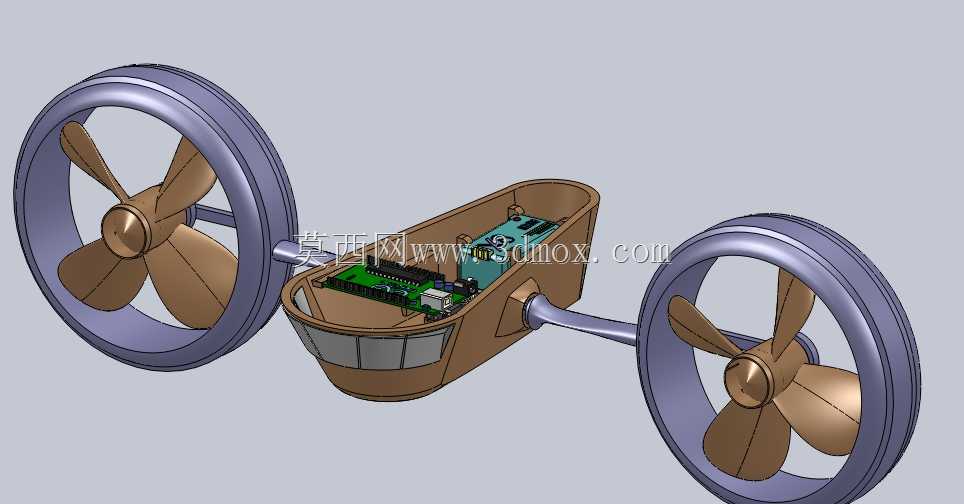

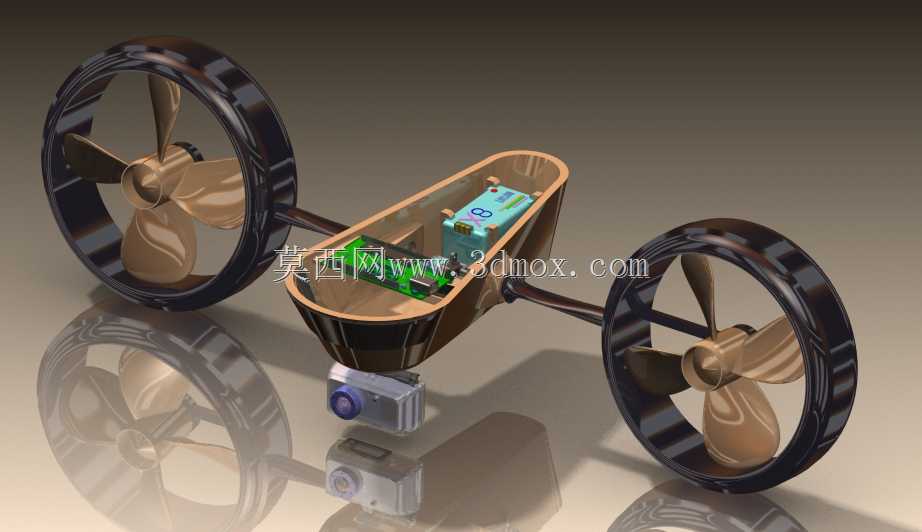

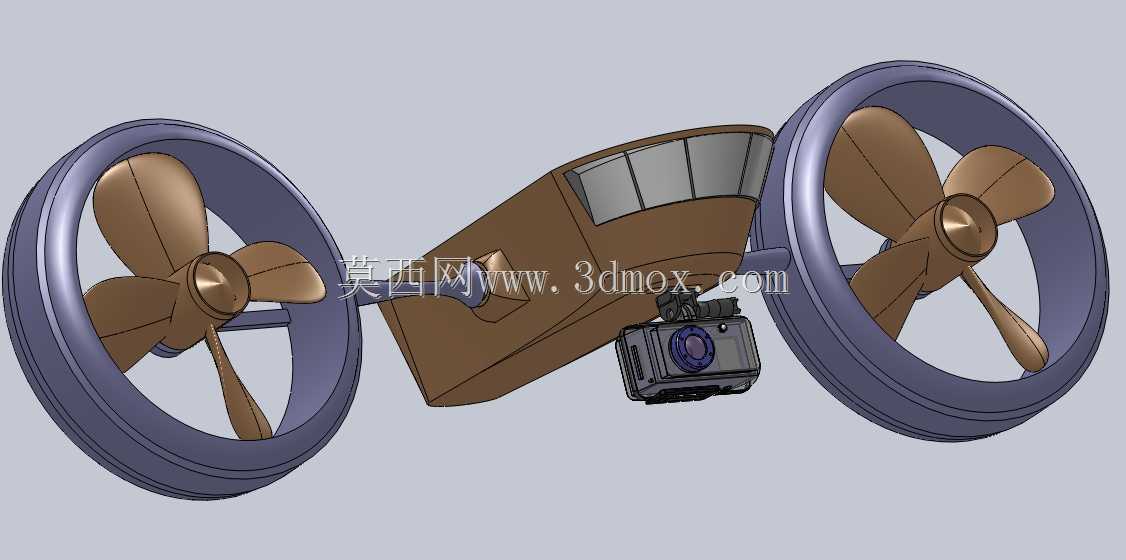

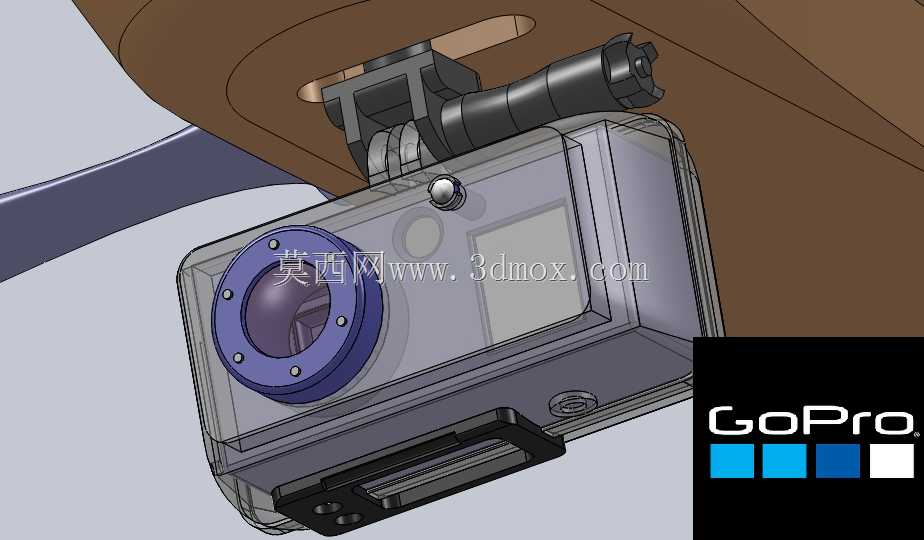

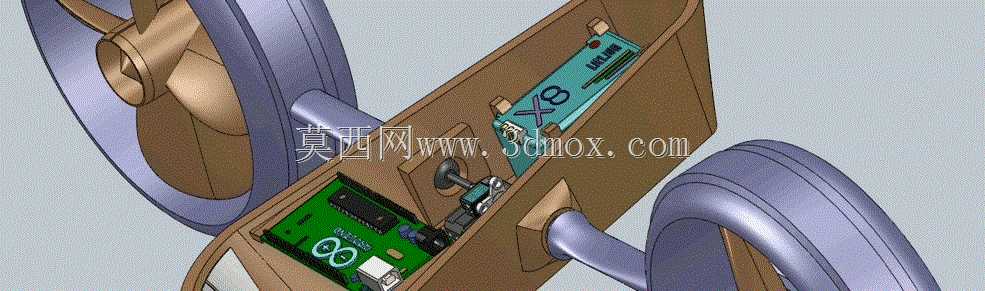

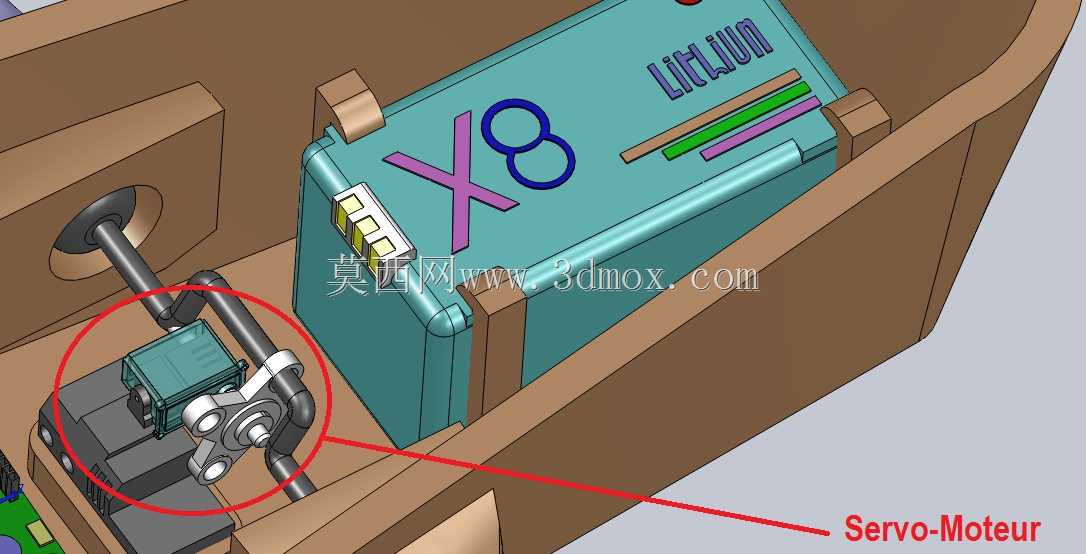

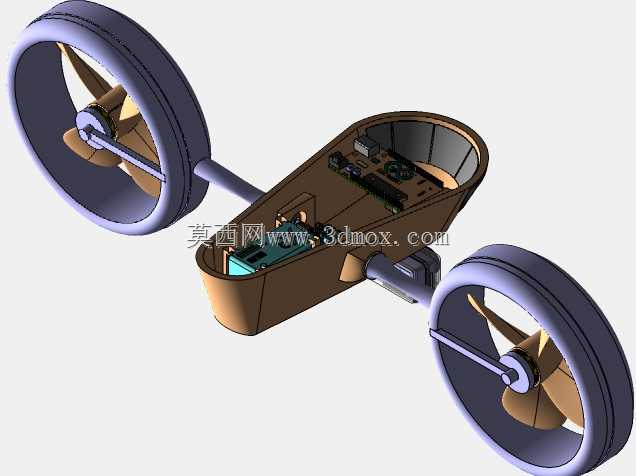

在功能特性上，舱体采用分体式卡槽固定结构，针对不同元器件设置了专属安装位：其中Arduino控制器安装位预留了接线避让槽，方便飞控线路与电调、信号模块的连接排布，避免飞行过程中线路晃动干扰信号传输；锂聚合物电池位设置了弹性卡紧结构，能够在飞行机动、小幅震动场景下固定电池位置，避免电池移位导致整机重心偏移影响飞行稳定性；GoPro相机安装位设置在舱体前端视野无遮挡区域，采用嵌入式卡扣固定，既保证相机镜头无结构遮挡获得完整航拍视野，也能避免航拍过程中相机出现松脱、抖动影响成像质量。舱体两侧预留了机臂连接接口，可直接对接轮组式涵道机臂，保证整机结构连接强度的同时，减少额外连接零件的使用，降低整机自重。

设计思路上，该舱体遵循迷你无人机轻量化与结构强度平衡的原则，整体采用薄壁框架式结构，在元器件安装区域做了局部加厚处理提升抗冲击能力，非承重区域做了镂空减重设计，尽可能降低舱体自重以提升无人机续航表现。内部布局按照重心配平原则排布，重量较大的电池设置在舱体中心位置，控制器与相机分别布置在中心前后区域，让整机重心落在舱体几何中心附近，减少飞控的姿态修正压力，提升飞行操控稳定性。舱体外壳采用流线型过渡设计，边缘做圆弧导角处理，降低飞行过程中的空气阻力，同时避免尖锐棱角在炸机、磕碰时造成结构断裂或者元器件损伤。

从安装边界来看，该舱体为紧凑型设计，整体尺寸适配迷你涵道无人机的装机需求，内部净空尺寸刚好容纳指定规格的Arduino控制板、单片锂聚合物电池与GoPro运动相机，安装时无需对元器件做额外裁切改装，各接口位置与常规电调、信号接收机的接线端口位置匹配，机臂连接位的孔径与常规迷你涵道机臂的连接轴径适配，组装时可直接完成对接，无需额外制作转接配件，能够大幅降低DIY组装的调试难度。舱壁预留的走线槽宽度适配常规航模接线线径，可将所有线路收纳在舱体内部，避免线路外露影响飞行气动效率，也减少飞行过程中线路被气流吹动、被外物勾挂的风险。
