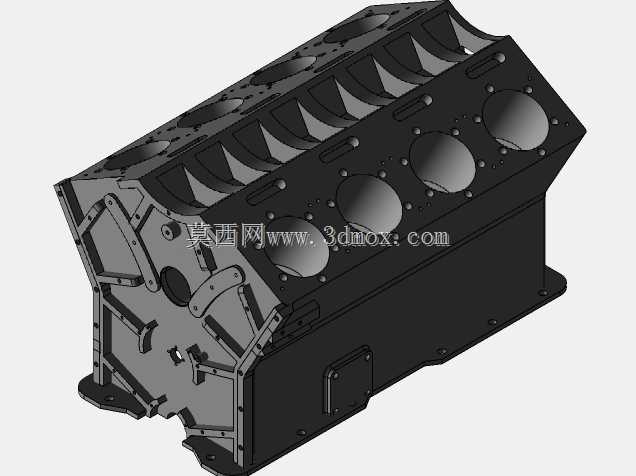

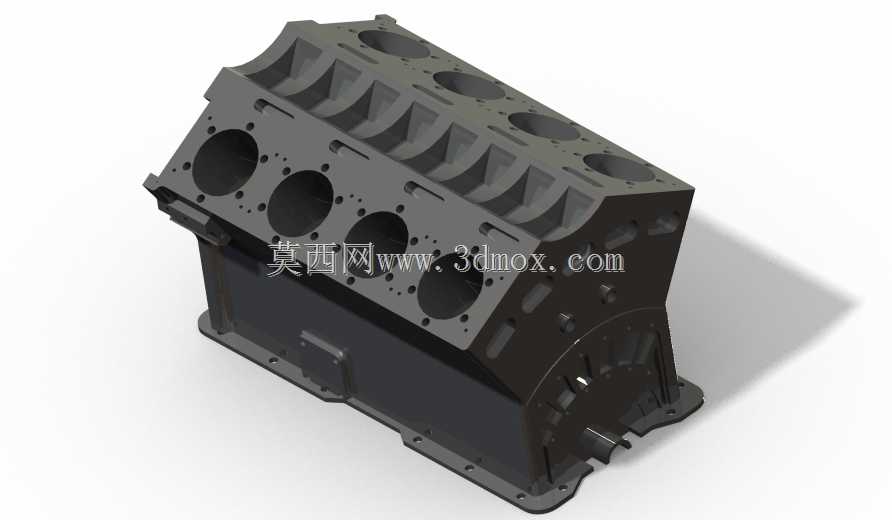

V型多缸内燃机气缸机体结构设计

在商用车动力总成、工程机械动力单元、固定式发电机组配套领域，V型多缸内燃机的气缸体始终是整个动力系统的核心承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路、附件安装接口都要集成在这一单体铸件之上，设计阶段的公差分配、壁厚控制、加强筋布局直接决定了整机的可靠性、NVH表现与服役寿命。不同于直列缸体的单侧排布结构，V型布局的气缸体将两列气缸以设定夹角排布，能够在同等排量下大幅缩短整机轴向长度，降低动力单元的整体安装高度，给整车或成套设备的总布置留出更多优化空间，尤其适配大排量高功率输出的动力需求场景，在重型卡车、大马力工程机械、船用辅机领域应用十分广泛。从结构功能来看，这款缸体采用分体式曲轴箱配合集成式缸筒座的设计思路，两列气缸的夹角区域预留了足够的进气歧管布置空间，缸体侧壁的加强筋顺着缸筒承压方向、曲轴载荷传递路径做了连续式布局，没有出现冗余的堆料结构，既能够承受活塞做功时传递到缸壁的侧向冲击力，也能平衡曲轴高速旋转时产生的交变弯曲载荷，避免缸筒在长期高负荷运行中出现失圆变形，降低活塞环的密封损耗，减少机油异常消耗的概率。安装边界层面，缸体底部的曲轴箱结合面采用整体式平面加工，预留的主轴承盖安装孔位按照等间距排布，结合面的平面度公差需要控制在0.05mm以内，保证曲轴安装后的同轴度符合设计要求；缸体两侧的附件安装面分别预留了机油滤清器、水泵、机油冷却器、启动马达的安装凸台，所有凸台的安装孔位都做了加厚处理，避免附件长期振动导致安装孔开裂；两列气缸的顶面加工精度直接决定气缸垫的密封可靠性，设计中围绕每个缸筒周围布置了均匀的缸盖螺栓孔，螺栓孔的深度、螺纹有效啮合长度都按照螺栓预紧力的要求做了匹配，能够保证缸垫在燃烧室最高爆发压力下不会出现冲蚀泄漏。冷却回路的设计上，缸体内部的水套采用环绕式结构，每个缸筒周围都有连续的冷却液流道，两列缸体的水套在V型夹角区域连通，水流从缸体前端的水泵入口进入后，能够顺着流道均匀覆盖每个缸筒的外壁，带走活塞做功传递到缸壁的热量，避免局部热点导致的缸体热变形，水套内部的壁厚过渡都做了圆角处理，减少铸造过程中出现缩松、气孔的概率，也避免长期热循环下应力集中导致的缸体开裂。润滑回路的设计则在缸体壁面内部集成了主油道，主油道沿着缸体轴向贯穿整个机体，通过分油道分别向每个主轴承座、凸轮轴轴承座输送压力机油，同时预留了通往缸盖的油道接口，为配气机构、液压挺柱提供润滑与液压驱动力，所有油道的转角处都做了圆弧过渡，减少机油流动的阻力，避免润滑油路出现节流导致的末端润滑不足。在实际选型匹配过程中，这类V型缸体的外形尺寸需要和配套设备的安装舱室做精准匹配，缸体两侧的悬置安装孔位需要和整车或设备的悬置软垫位置对齐，保证动力总成安装后的受力均匀，避免运行过程中出现额外的振动载荷；缸体后端的飞轮壳安装面需要和变速箱、传动系统的输入接口匹配，保证动力输出的同轴度，减少传动系统的异常磨损。从建模逻辑来看，整个缸体的建模过程先从整体轮廓的草绘开始，确定两列气缸的夹角、缸心距、曲轴中心高度这些核心参数后，再逐步细化缸筒、水套、油道、安装凸台的细节，所有特征的圆角、拔模斜度都充分考虑铸造工艺的可行性，避免出现无法脱模或者壁厚突变的结构，每个安装孔的位置度公差都按照装配要求做了约束，能够直接对接后续的工程图输出、工艺编制环节，给后续的铸造、机加工、装配环节提供准确的三维数模依据。
