高机动实验飞行器曲面造型设计

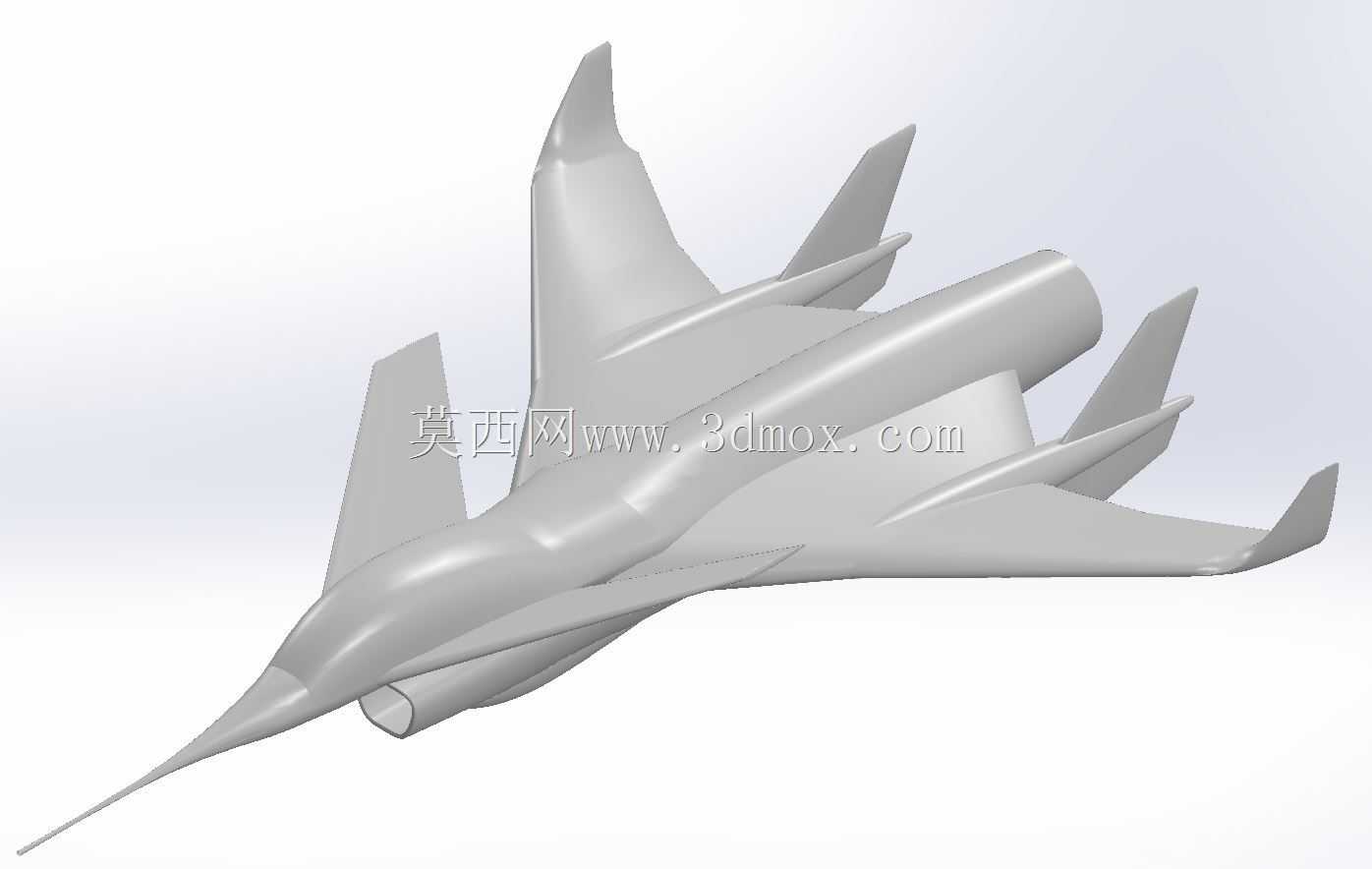

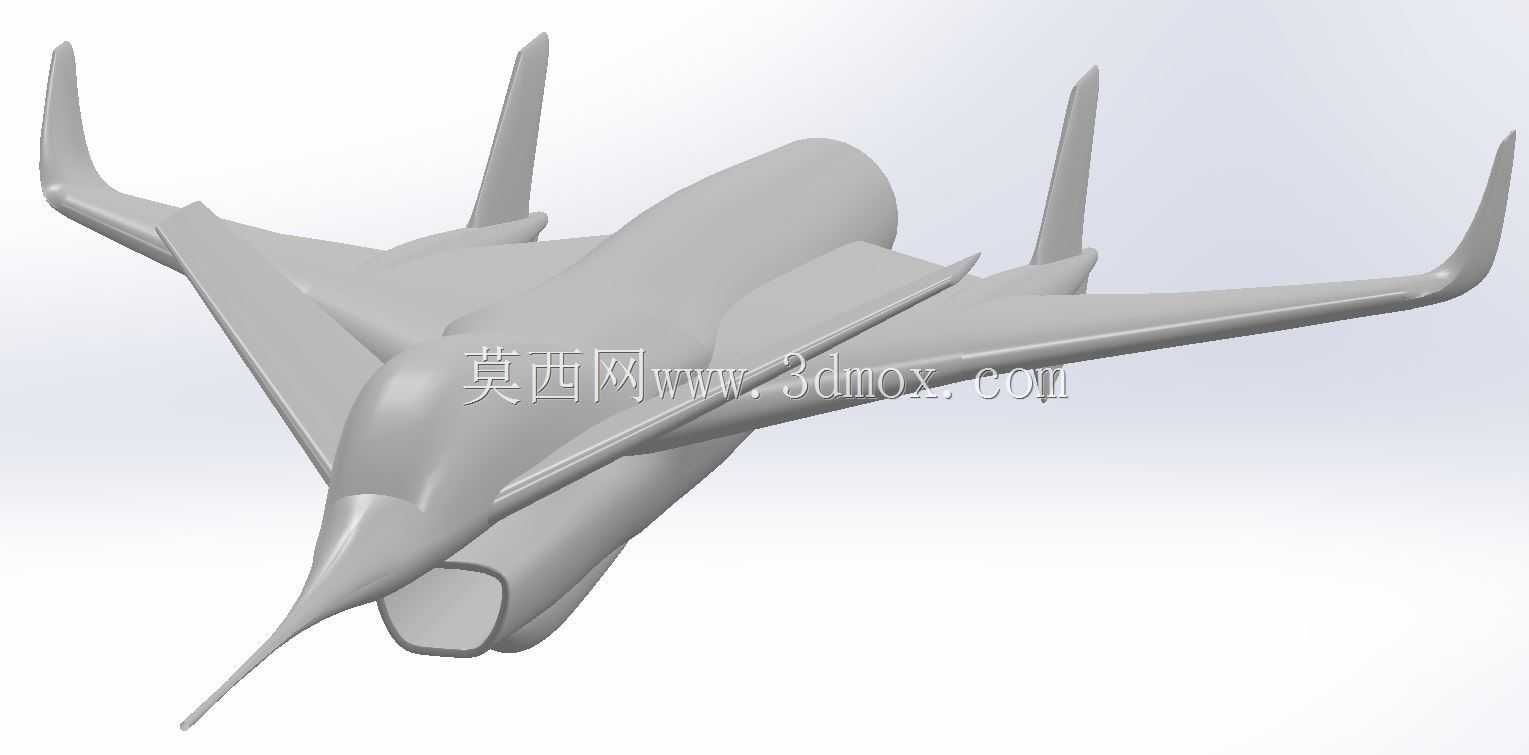

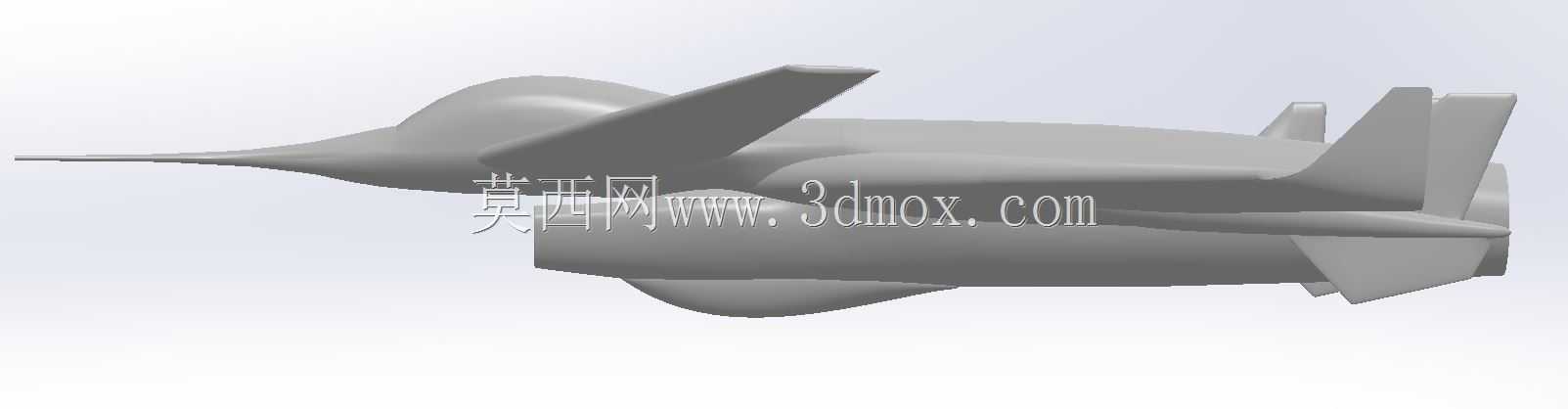

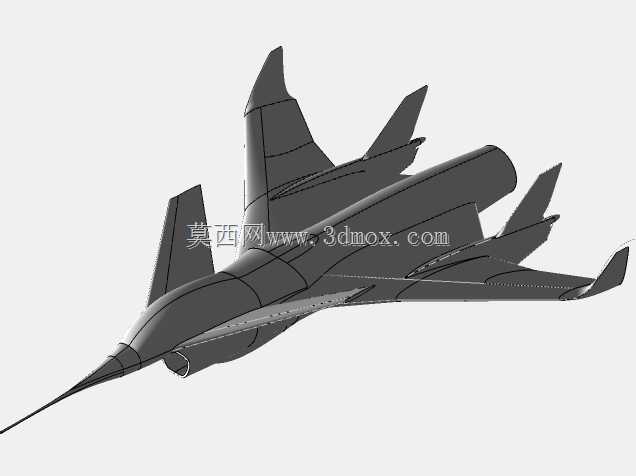

该高机动实验飞行器的曲面造型设计，核心面向航空领域高机动飞行技术验证场景，主要用于近距耦合鸭式布局、大迎角飞行控制、先进气动构型的地面仿真验证与风洞试验配套，可作为航空院校气动教学演示载体、航空科普展陈实体原型，也能为新一代高机动歼击机的气动方案迭代提供基础构型参考。从功能特性来看，该构型重点突出高亚音速、跨音速段的大迎角机动能力，整体采用翼身融合的无尾鸭式布局，搭配翼梢上反的小翼设计，能够在大迎角飞行状态下有效延缓翼面气流分离，提升升阻比与航向稳定性，尖锐的长机头锥设计可以优化超音速飞行时的激波阻力，机身下部的半埋式进气道构型能够适配大迎角下的进气效率，避免气流畸变影响动力输出，外倾的双垂尾设计既可以降低侧向雷达反射特征，也能在大侧滑角状态下维持足够的航向操纵力矩。在设计思路层面，该造型优先围绕气动效率展开曲面构建，所有翼面与机身的过渡区域均采用G2连续的顺滑曲面处理，避免出现直角、突兀折角等容易引发气流分离的结构，鸭翼与主翼的前后间距、上下高度差经过反复匹配，能够利用鸭翼脱体涡对主翼面的有利干扰，提升整机的升力系数；翼梢的上反小翼并非单纯的装饰结构，其角度与长度经过匹配设计，能够在不增加过多翼展的前提下，降低翼尖诱导阻力，同时提升滚转机动时的操纵响应速度。从外形尺寸与安装边界来看，该构型属于缩比实验模型尺寸，整体机身长度适配常规低速风洞的试验段安装要求，翼展宽度满足风洞试验的阻塞比限制，机身底部预留了标准的风洞支架安装接口，可直接适配常规的腹撑、尾撑试验支架，无需额外做结构修改；各操纵面的偏转间隙预留了足够的活动空间，可在模型内部加装微型舵机实现操纵面的动态偏转，满足动态风洞试验、飞控仿真验证的安装需求，机身内部的空腔容积也可容纳小型测试传感器、数据采集模块，不会破坏外部曲面的气动完整性。目前该造型完成了主体曲面的顺滑构建，后续可在此基础上进一步细化座舱盖、起落架舱、操纵面铰链等细节结构，也可根据不同的试验需求调整翼面后掠角、垂尾外倾角度等参数，拓展不同气动方案的验证场景。
