农用防滴漏雾化喷嘴结构设计

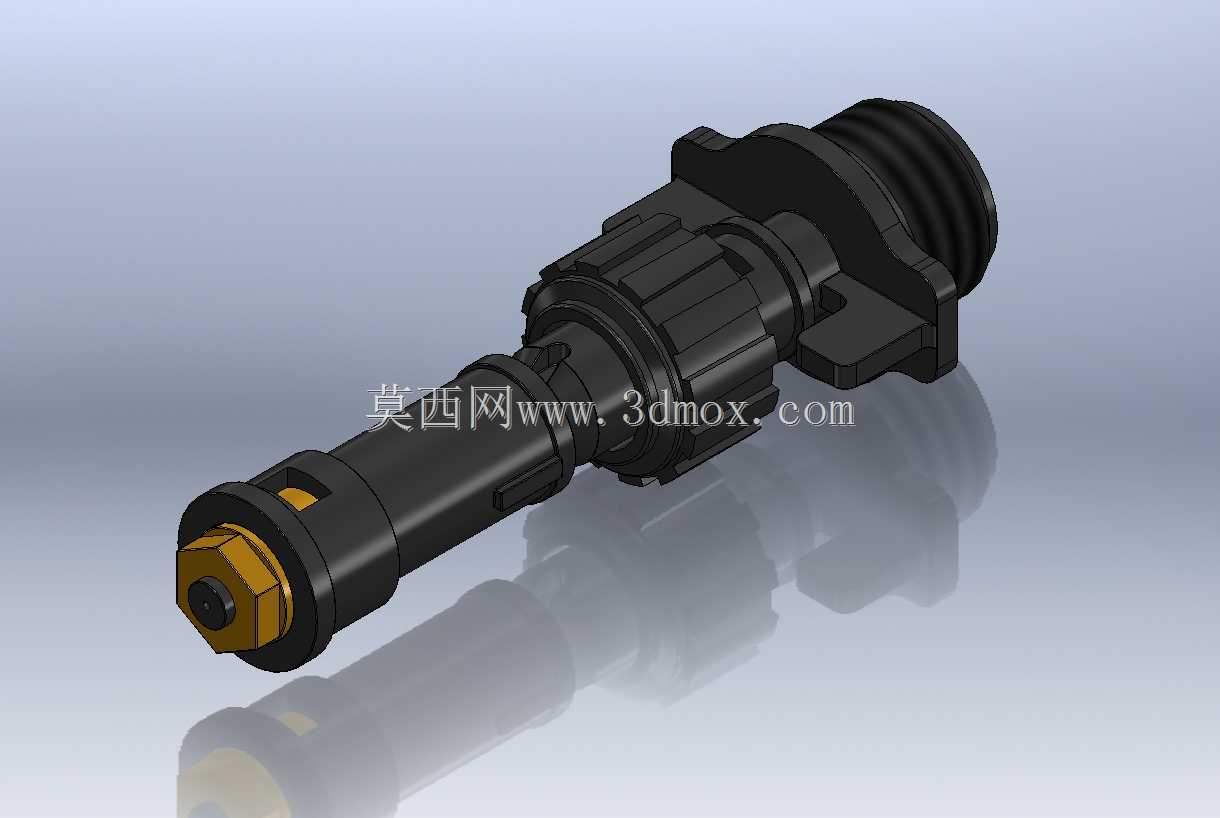

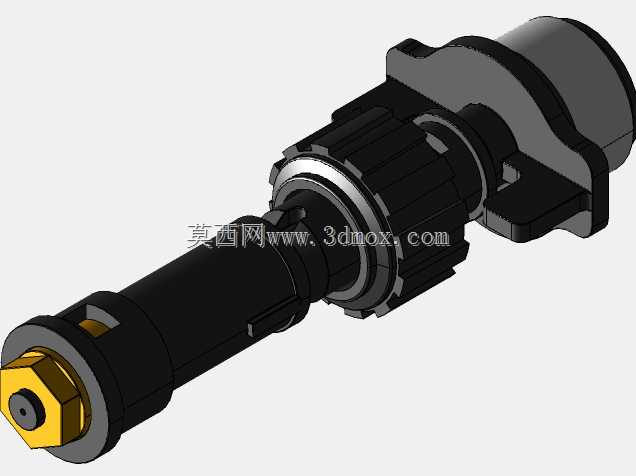

这款雾化喷嘴主要面向农业植保、园林喷灌、小型消杀作业场景设计，是喷施作业系统末端的核心执行部件，直接决定药液、水液的雾化效果与喷施均匀度，能够适配常见的1/2英寸管路连接规格，可直接安装在硬质输水管路、喷杆架或者移动喷施设备的输出端，无需额外定制转接结构即可完成装配。在实际田间作业场景中，这类喷嘴需要应对长时间带压工作、药液腐蚀、频繁启停的工况，因此设计阶段重点围绕防滴漏、雾化均匀性、拆装便捷性三个核心需求展开结构优化。整体采用同轴分段式结构布局，从进水端到喷雾端依次设置外螺纹连接段、防滑拧动段、阀芯容置腔、雾化出口段，进水端的外螺纹严格匹配通用管路的连接尺寸，安装时只需对准管路内螺纹拧动防滑段的棱面结构即可完成紧固，无需额外工具就能实现可靠密封，防滑段的多棱面设计也能避免湿手操作时打滑，提升田间拆装维护的效率。阀芯容置腔内置防滴止流结构，当管路供水压力低于额定工作阈值时，内部弹性密封组件会自动封堵流道，避免管路残压下降过程中出现滴漏现象，既能够防止停止喷施后残余药液滴落造成药害或者药液浪费，也能避免喷嘴出口处残留的药液干结堵塞雾化通道，延长连续作业的维护周期。雾化出口段采用旋流芯结构设计，带压液体进入旋流腔后会形成高速旋流，从出口喷出时在空气剪切作用下破碎成均匀的细小雾滴，雾滴覆盖范围呈稳定的锥形，能够在较低工作压力下实现理想的雾化效果，减少高压泵送带来的能耗。整体外形为细长柱体结构，最大外径适配常规喷杆的安装卡位，轴向长度预留了足够的阀芯安装空间，安装时不会与周边的固定支架、相邻喷嘴产生结构干涉，外壳主体采用耐腐耐磨的硬质结构设计，端部的锁紧螺母采用金属材质提升抗磕碰性能，能够适应田间复杂的作业环境，即使被作物枝条剐蹭、轻微磕碰也不会出现结构损坏。内部流道做了顺滑过渡处理，没有直角突变结构，能够减少液体流动的阻力损失，同时避免药液中的固体杂质在流道拐角处沉积造成堵塞，适配常规配比的水溶性农药、水溶肥喷施需求，也可用于厂区降尘、环境消杀等场景的喷雾作业。
