农用秸秆切碎还田碎草设备结构设计

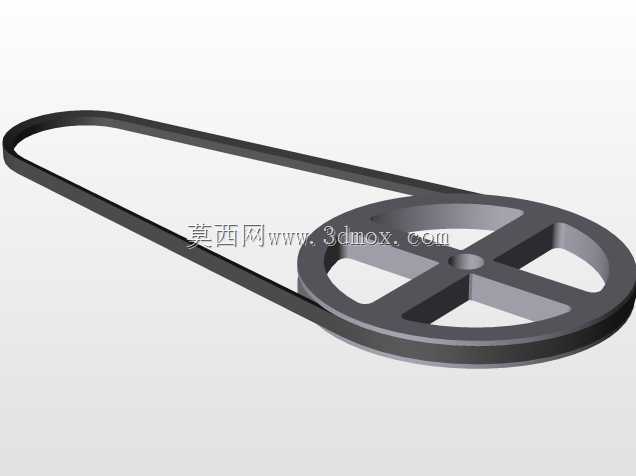

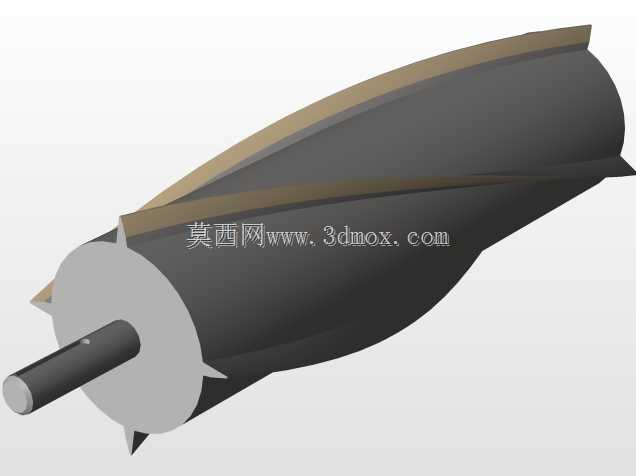

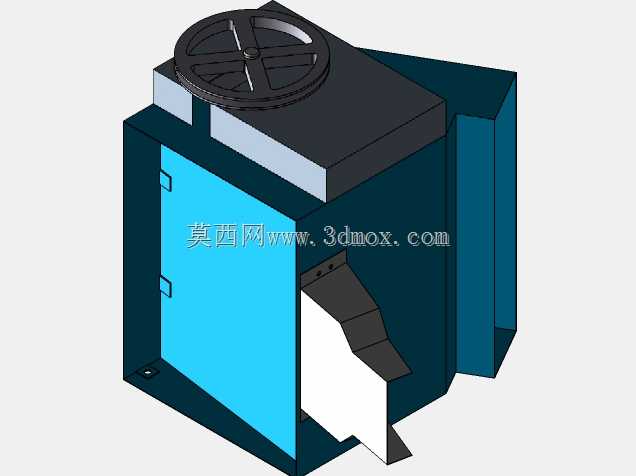

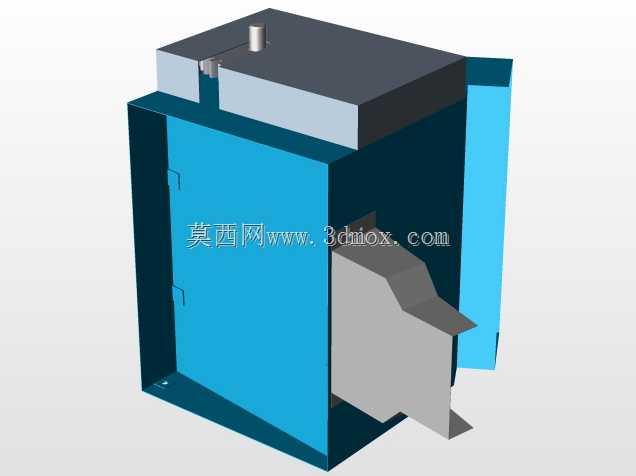

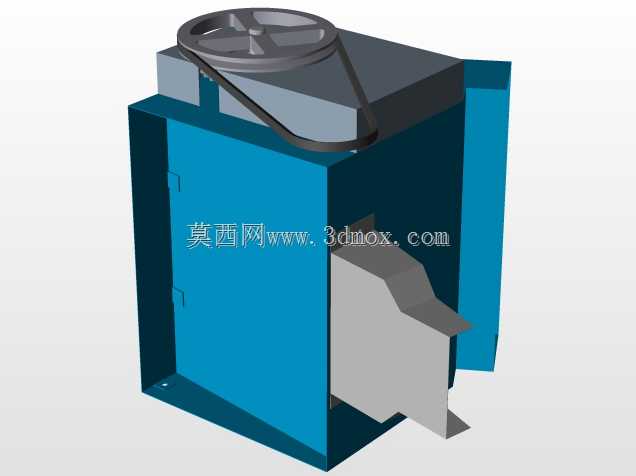

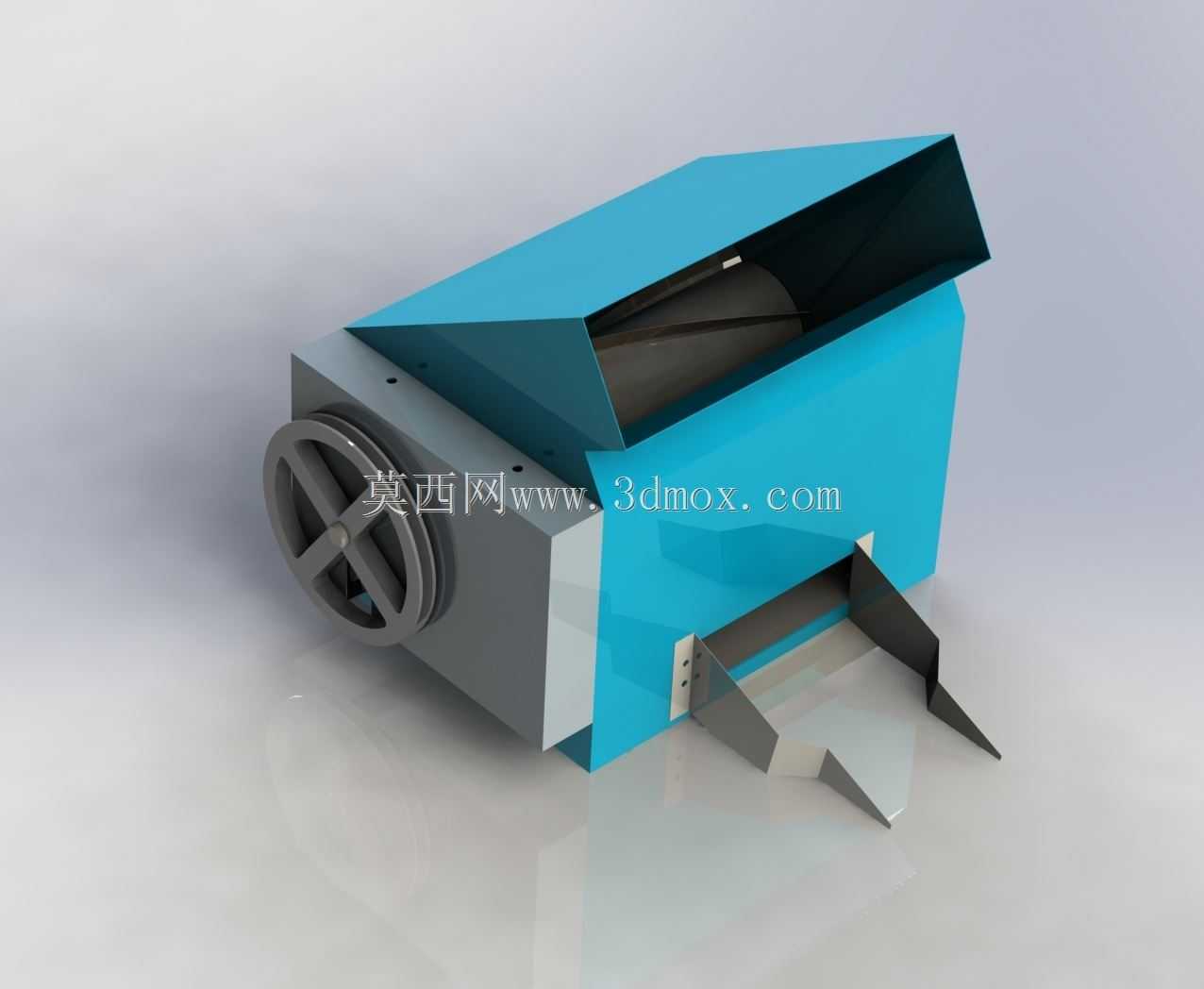

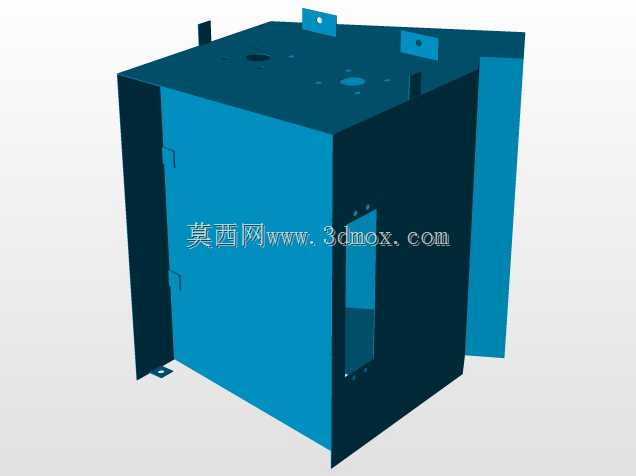

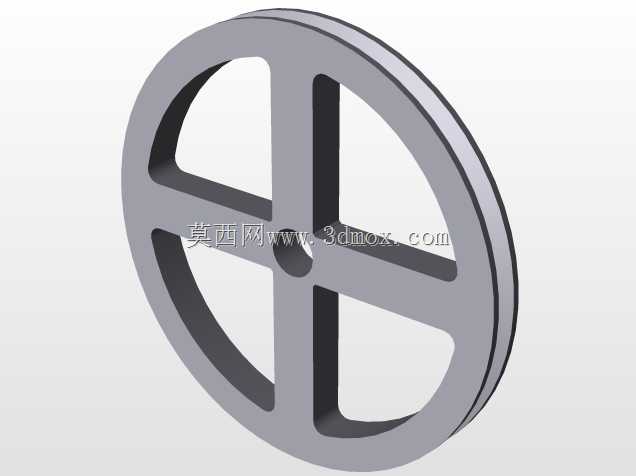

这款碎草设备主要面向田间秸秆处理、果园杂草清理、畜牧饲草预处理等农业生产场景，能够将直立或铺放的作物秸秆、田间杂草、藤蔓类作物残体切割成符合还田或饲用要求的短段，既可以解决田间秸秆残留影响下茬耕作的问题，也能为畜牧养殖提供粗细合适的粗饲料原料，减少农户后续处理秸秆杂草的人力投入。设备整体采用卧式布置结构，上方设置大倾角敞口进料导槽，进料口向外延伸形成倾斜导面，作业时无论是人工投喂成捆秸秆，还是配套前置收集装置将田间杂草送入设备，都能依靠导槽的倾斜角度让物料自然滑入切碎腔，避免物料在进料口堆积卡滞。设备侧部设置带手摇轮的传动调节结构，可在设备停机状态下手动调整切碎组件的间隙，适配不同湿度、不同韧性的物料切碎需求，针对含水率较高的鲜草可适当调小刀片间隙保证切碎长度均匀，针对干燥脆性的秸秆可适当放大间隙降低刀片磨损。切碎腔外侧采用包覆式钣金壳体，壳体做折边加强处理，既可以阻挡切碎过程中草屑飞溅，也能形成封闭的物料导流通道，让切碎后的物料顺着下方倾斜出料导板均匀排出，出料口设置分叉式导流支脚，可直接对接收集袋或者田间抛撒装置，实现切碎物料的定向收集或均匀抛撒还田。设计过程中重点考虑了设备的安装适配性，整体外形采用方正紧凑的布局，侧部传动轮的安装位置预留了标准动力对接接口，既可以配套电机作为固定作业的饲草加工设备，也可以通过支架挂载在小型拖拉机后方，利用拖拉机动力输出轴驱动，作为移动式田间碎草还田设备使用。设备底部的支撑结构做了加宽处理，固定作业时可直接放置在平整地面无需额外打地基固定，移动挂载时支撑脚可快速折叠收起，不会影响田间行走通过性。切碎组件采用旋转刀架配合固定底刀的结构，动刀沿刀架轴向均匀排布，作业时高速旋转的动刀与底刀形成剪切副，相比单纯锤击式碎草设备，剪切式结构对韧性藤蔓、长秸秆的切碎效果更好，不会出现长纤维缠绕刀轴的问题，同时刀片采用可拆式安装结构，磨损后可单独更换单片刀片，降低设备后期维护成本。壳体与内部机架之间采用螺栓连接，日常维护时可快速拆开侧部壳体检查刀架状态、清理腔体内残留的草屑，避免长期使用后残留物料腐烂锈蚀内部构件。
