小型卧式齿爪式玉米粒粉碎加工设备

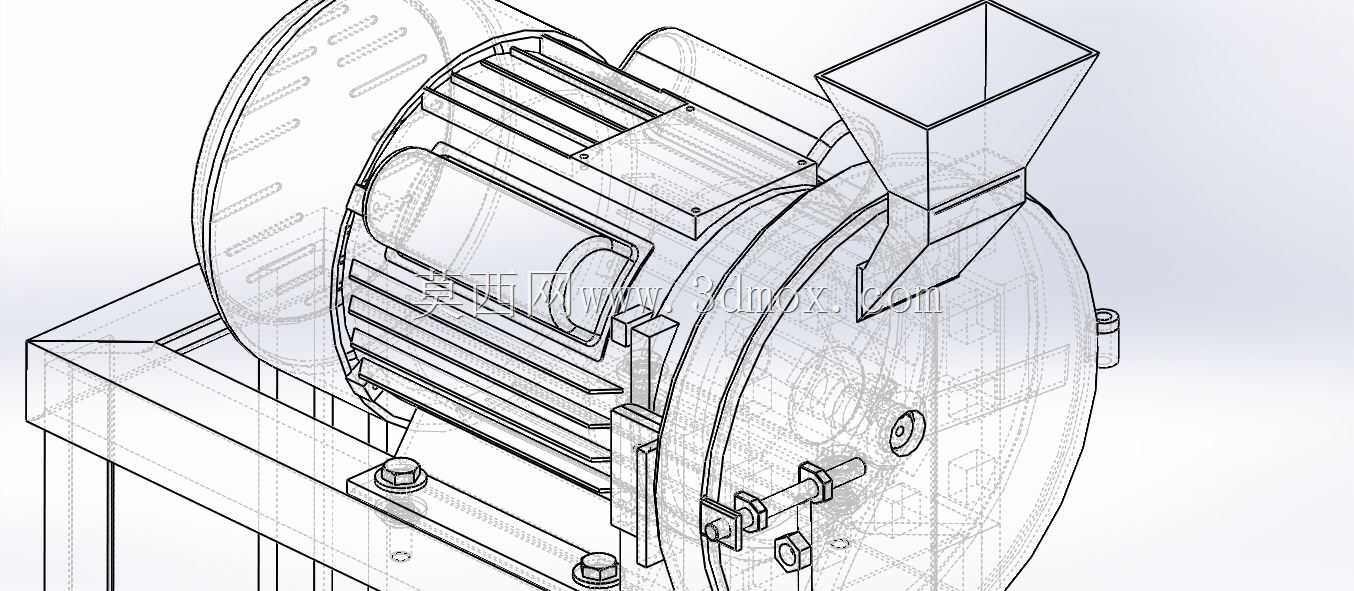

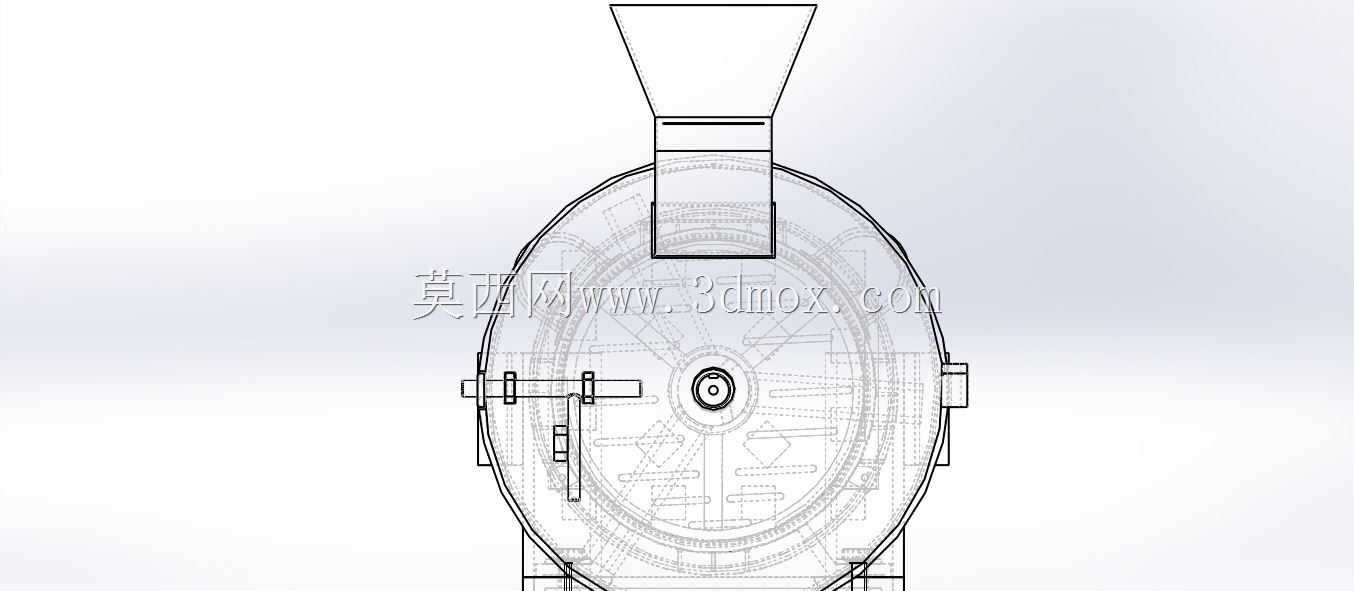

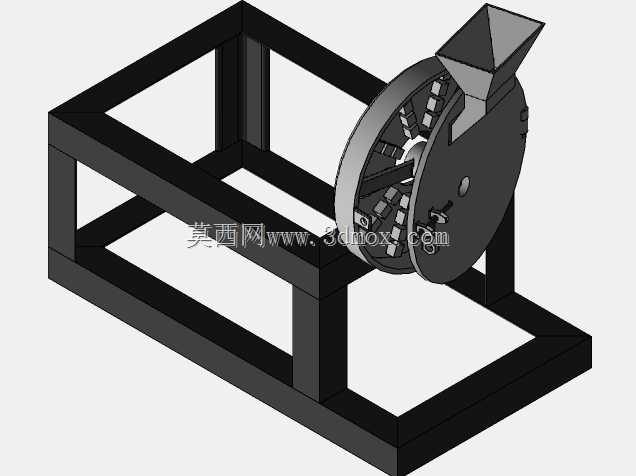

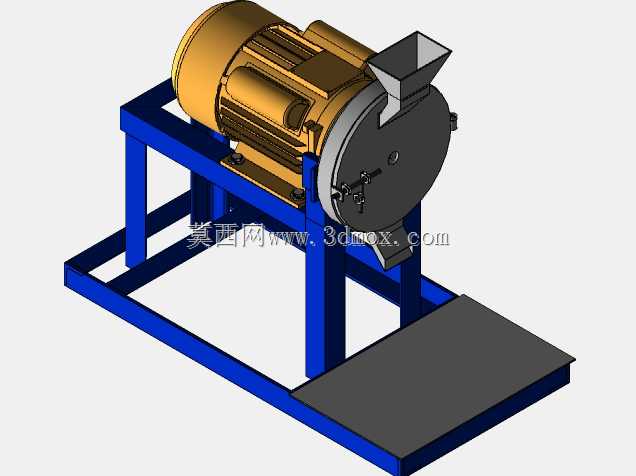

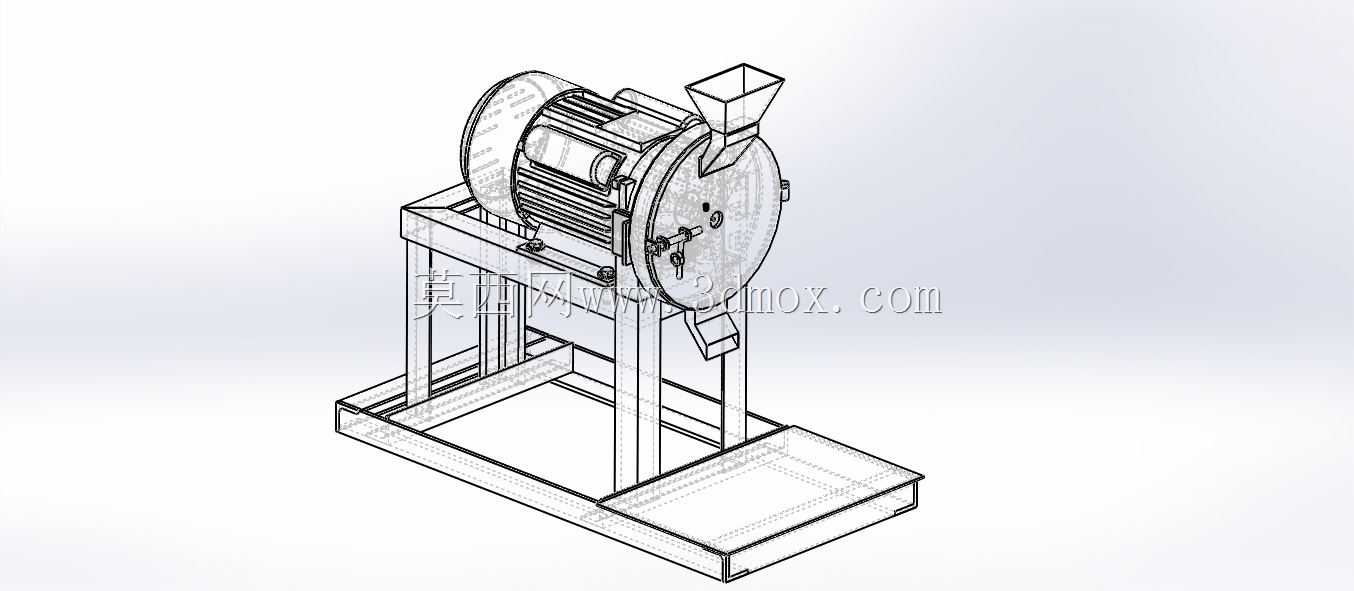

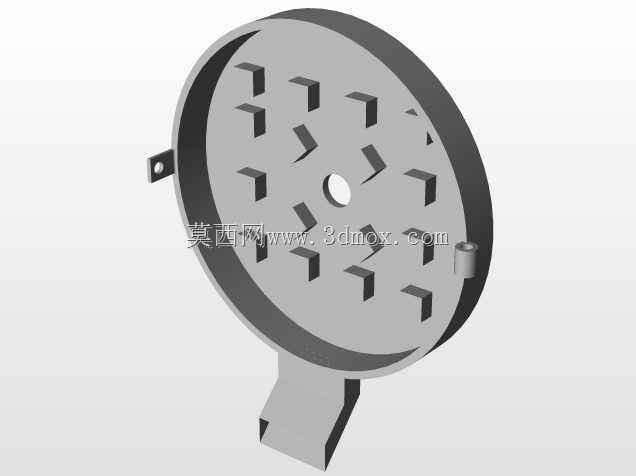

这款小型卧式粉碎设备主要面向农村散户养殖、小型粮油加工坊、家庭农副加工场景设计，可完成玉米粒的干料粉碎作业，既可以将玉米粒粉碎为不同粗细度的粉料用于畜禽饲料配制，也可加工为满足杂粮食用要求的玉米粉，适配小规模加工的灵活生产需求，无需复杂的厂房配套条件，普通民用三相或单相供电即可驱动作业。设备整体采用卧式布局，驱动单元与粉碎腔直连传动，省去了中间皮带传动的冗余结构，既压缩了整体占地空间，也降低了传动过程中的动力损耗，设备底部采用方管焊接一体式机架，机架底部预留了膨胀螺栓安装孔位，可直接固定在水泥地面或加工操作平台上，机架前端延伸出平整的接料平台，可直接放置接料容器承接粉碎后的成品粉料，避免粉料撒漏造成原料浪费。粉碎腔采用圆形涡旋结构设计，进料口设置在腔体斜上方的漏斗形进料斗，可稳定控制玉米粒的进料速度，避免进料过快造成腔体内堵塞，腔体内配置齿爪式粉碎构件，通过高速旋转的冲击、剪切作用将玉米粒逐步粉碎，腔体侧面设置有筛网固定结构，可通过更换不同孔径的筛网调整成品粉料的粗细度，满足饲料加工、食用杂粮加工等不同场景的出料粒度要求，腔体下方设置倾斜出料导槽，粉碎完成的粉料在离心力作用下通过筛网后沿导槽自然下落排出。驱动单元采用标准卧式异步电机，电机与粉碎腔通过法兰直接连接，同轴度经过设计校核，运行过程中振动幅度小，噪音控制在小型加工设备可接受范围内，设备整体的安装边界紧凑，不需要预留过大的操作维护空间，日常维护仅需定期检查腔体内齿爪的磨损情况、更换筛网即可，操作门槛低，不需要专业技术人员即可完成日常操作与基础维护。设备的机架结构做了加强焊接设计，可承受电机高速运行带来的持续振动，长期使用不会出现机架变形、连接松动的问题，进料斗与粉碎腔采用螺栓连接，拆卸便捷，方便定期清理腔体内残留的物料，避免不同批次物料交叉污染，适配小型加工场景多品类物料切换加工的使用需求。
