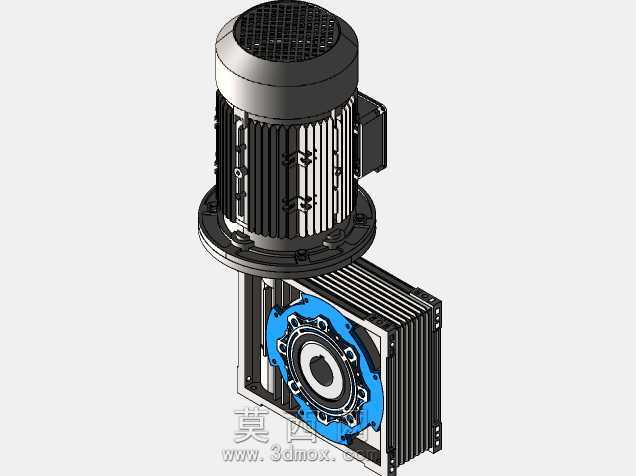

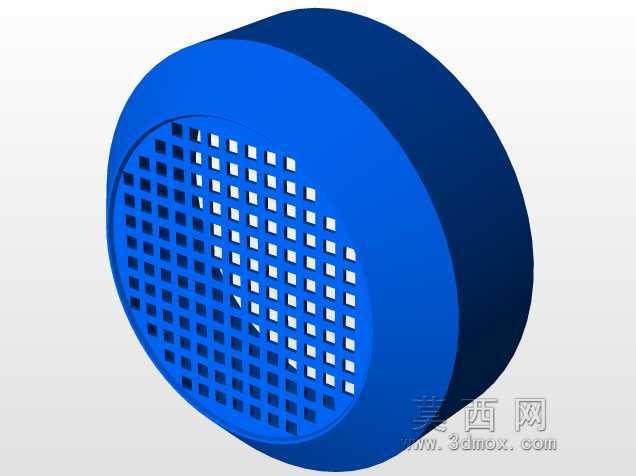

NMRV蜗轮蜗杆减速传动装置外观结构

　　在轻工输送、食品包装、小型自动化生产线的动力排布环节，这类蜗轮蜗杆结构的减速装置一直是小空间动力匹配的常用选择，区别于齿轮平行轴减速结构，它能在单级传动下实现较大的减速比，同时完成输入输出轴的垂直转向，刚好适配很多输入轴水平布置、输出轴需要垂直向下或者水平转向安装的设备布局，不用额外增加转向传动构件，能有效压缩整套动力单元的安装空间。

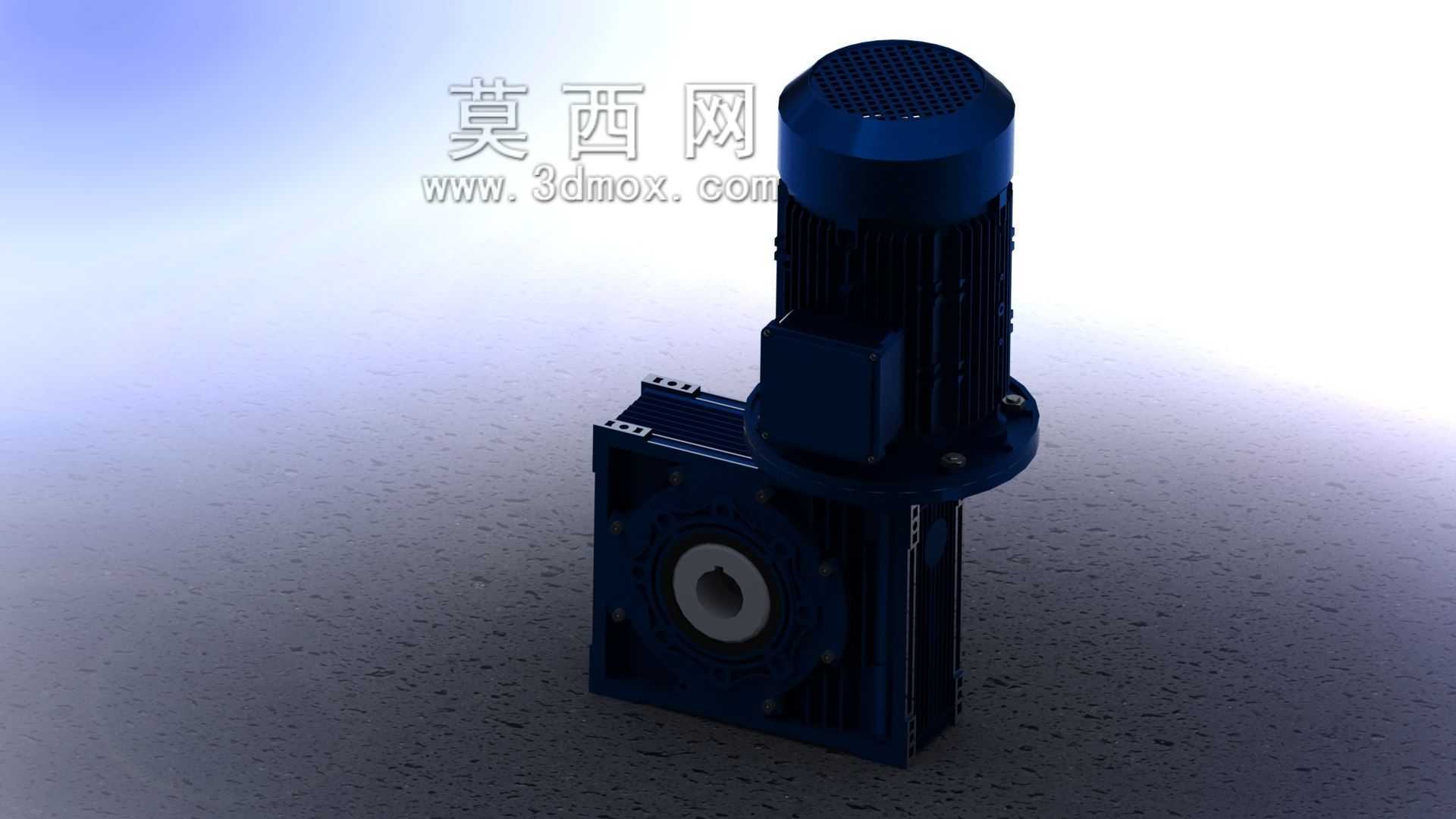

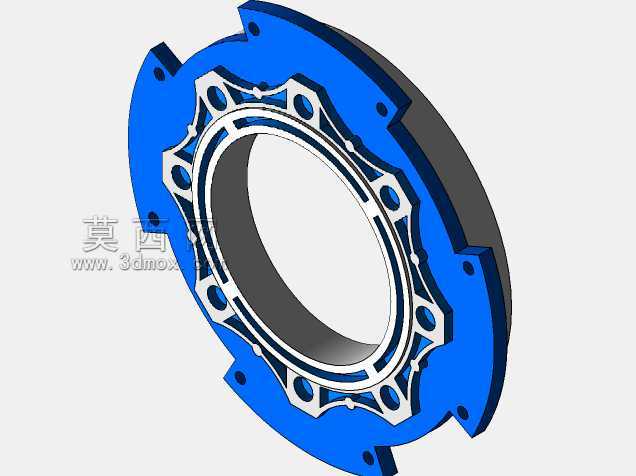

　　这次完成的外观结构设计，优先考虑了现场安装的适配性，输入端直接匹配标准立式电机的安装法兰止口，法兰盘上的固定螺栓孔位置完全遵循通用电机的安装尺寸规范，不需要额外制作转接板就能和常规Y系列、YE2系列的同功率立式电机直接对接，减少现场安装的加工工作量。输出端的轴伸尺寸、端盖固定孔位也参考了行业通用的NMRV系列安装边界，不管是空心轴输出还是实心轴输出的安装位，都预留了标准的键槽尺寸，能直接和配套的链轮、联轴器、带轮做配合，不用二次修配连接部件。

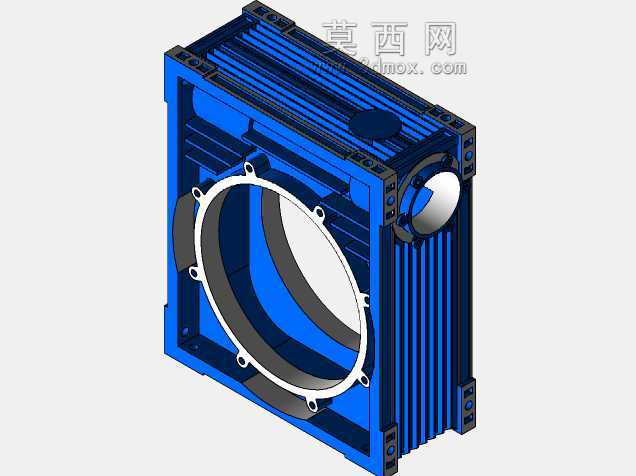

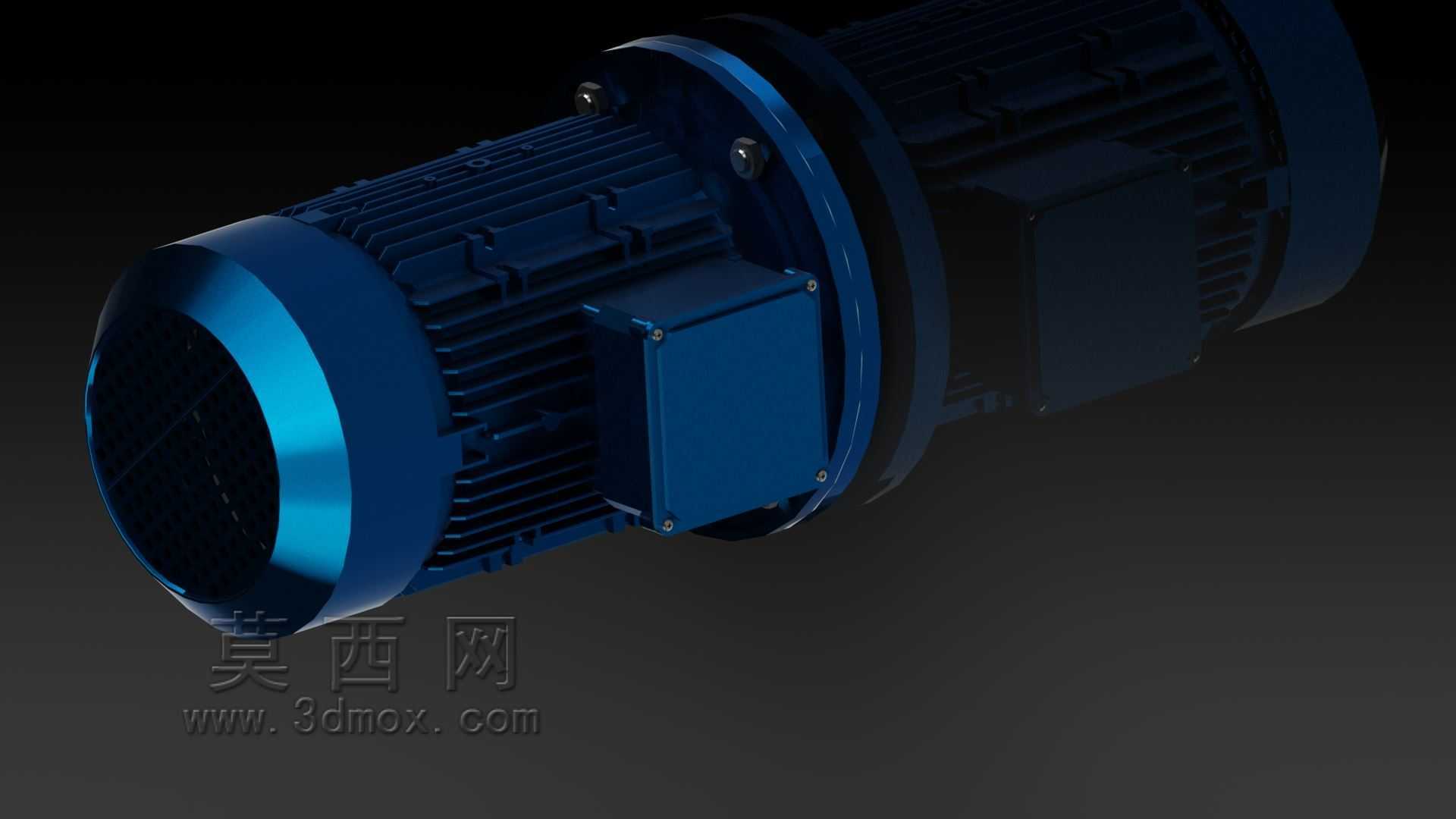

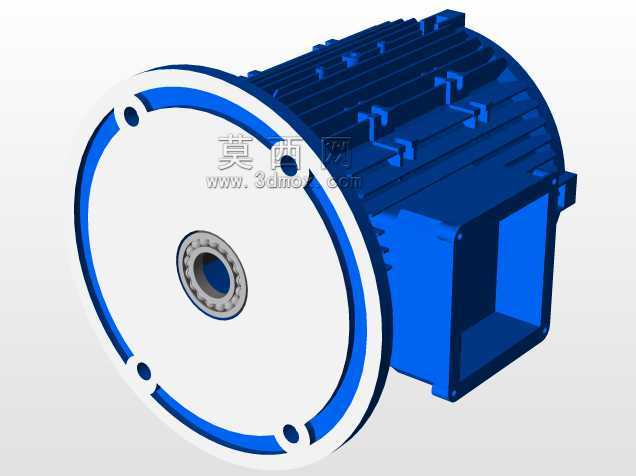

　　从结构设计的思路来看，因为是外观结构的建模，重点还原了箱体的外部轮廓、散热筋的排布、接线盒的安装位置以及各端盖的配合止口形态。箱体采用的是铝合金压铸的常见外形，外壳表面的散热筋沿着电机轴向平行排布，既能够增加箱体和空气的接触面积，帮助蜗轮蜗杆副在运行过程中散出摩擦产生的热量，同时筋条的走向也兼顾了压铸工艺的脱模需求，不会出现倒扣或者壁厚突变的结构，符合批量压铸生产的工艺要求。接线盒的位置设置在电机机壳的侧上方，不管是左侧安装还是右侧安装的走线场景，都能方便现场电工布设动力线缆，接线盒的盒盖固定螺栓位、电缆进线的防水接头安装位都做了准确的结构还原，和实际量产产品的外部结构完全一致。

　　在安装边界的尺寸把控上，建模过程中严格对应了同规格产品的实际安装尺寸：电机端的法兰外径、止口直径、安装孔的中心距都控制在通用公差范围内，箱体底部的安装脚尺寸、固定孔的孔距也和常规安装底座的尺寸匹配，不管是水平卧式安装还是法兰立式安装，都能直接适配现有设备的安装位，不会出现模型和实际安装空间干涉的问题。输出轴的中心高尺寸也遵循通用规范，选型的时候可以直接对照设备的输入轴中心高做匹配，不用额外调整安装底座的高度。

　　从实际使用的功能特性来看，这类蜗轮蜗杆减速结构本身具备反向自锁的特性，也就是只能由输入端的电机带动输出端的负载转动，输出端的负载无法反向带动输入端转动，这一特性在提升机构、倾斜输送机构上非常实用，能够在电机断电的情况下避免负载下滑，减少额外的制动部件配置，降低整套设备的制造成本。同时单级蜗轮蜗杆传动的运行噪音比多级齿轮传动更低，运行过程更平稳，适合对噪音控制有要求的室内生产场景，比如食品加工车间、电子组装生产线这类对作业环境噪音有明确要求的场合。

　　设计过程中也充分考虑了日常维护的便利性，箱体上的油位观察孔位置、注油孔和放油孔的位置都做了准确还原，日常使用的时候不用拆解箱体就能观察内部润滑油的液位，补充或者更换润滑油的时候也有足够的操作空间，不需要把整个减速装置从设备上拆解下来就能完成维护操作，降低后期运维的工作量。箱体表面的涂装工艺对应的外观质感也在模型里做了对应呈现，蓝色的涂装表面做了细微的质感处理，和实际工业产品的喷塑外观质感接近，用于设备方案展示、装配模拟的时候，能更直观地呈现整套动力单元的最终装配效果。

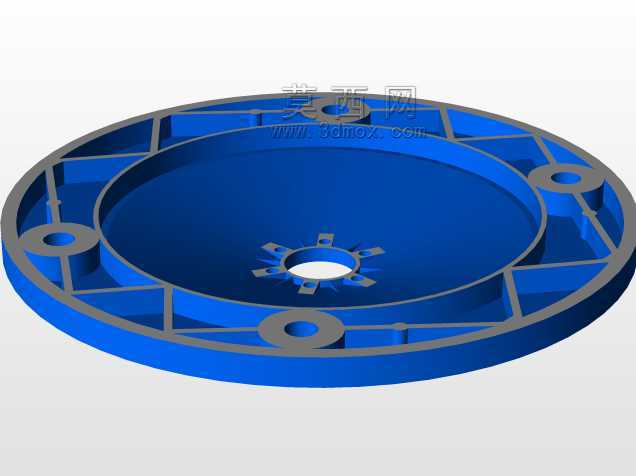

　　在做三维建模的过程中，所有外部的配合面都做了公差适配的结构预留，比如法兰止口的配合面、端盖和箱体的配合面，都按照实际的装配间隙做了结构处理，不会出现装配干涉的问题，用于整机装配仿真的时候，能够直接导入到装配体里做干涉检查，提前排查设备整体布局里的空间冲突问题，减少实际生产过程中的装配返工。同时整个模型的外部曲面都做了顺滑处理，没有尖锐的棱角或者碎面，不管是用于做产品渲染展示，还是导出做工程图的外部轮廓标注，都能直接使用，不需要再做额外的曲面修补工作。
