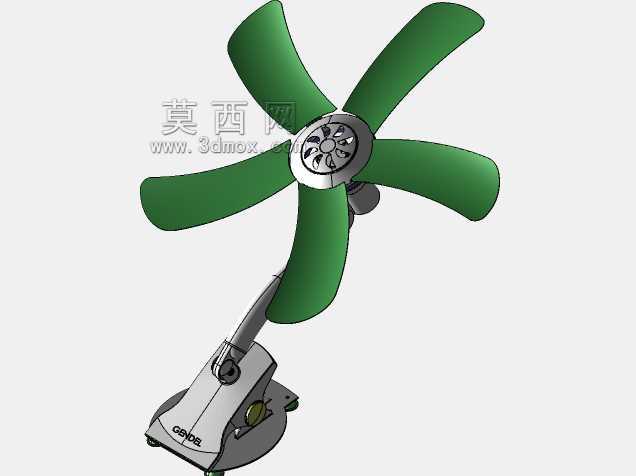

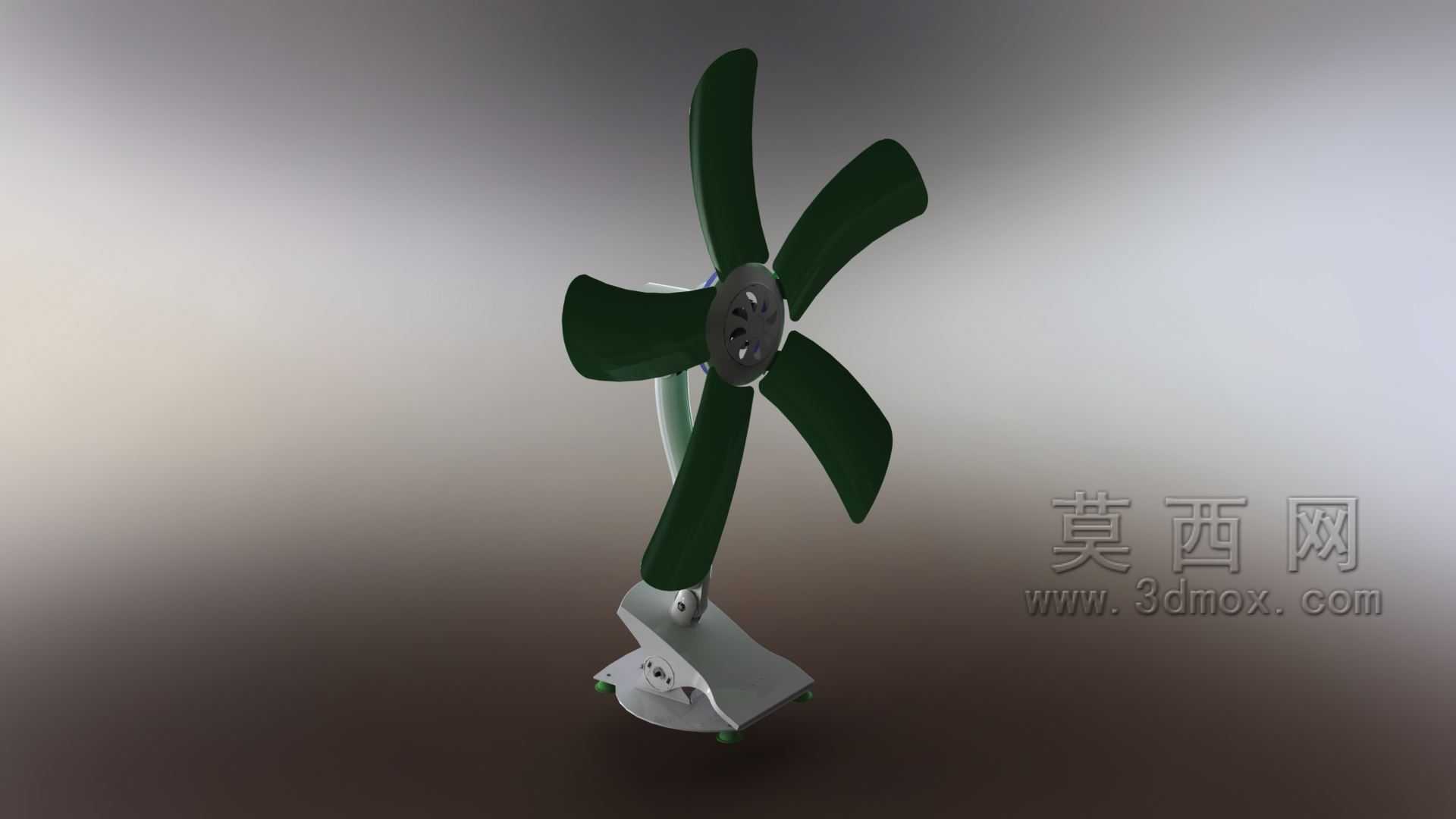

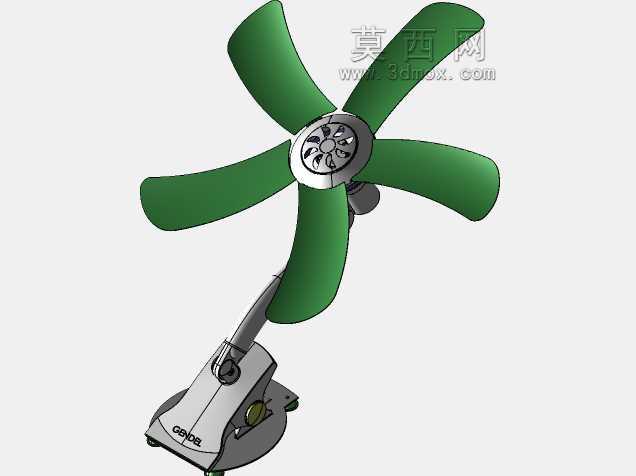

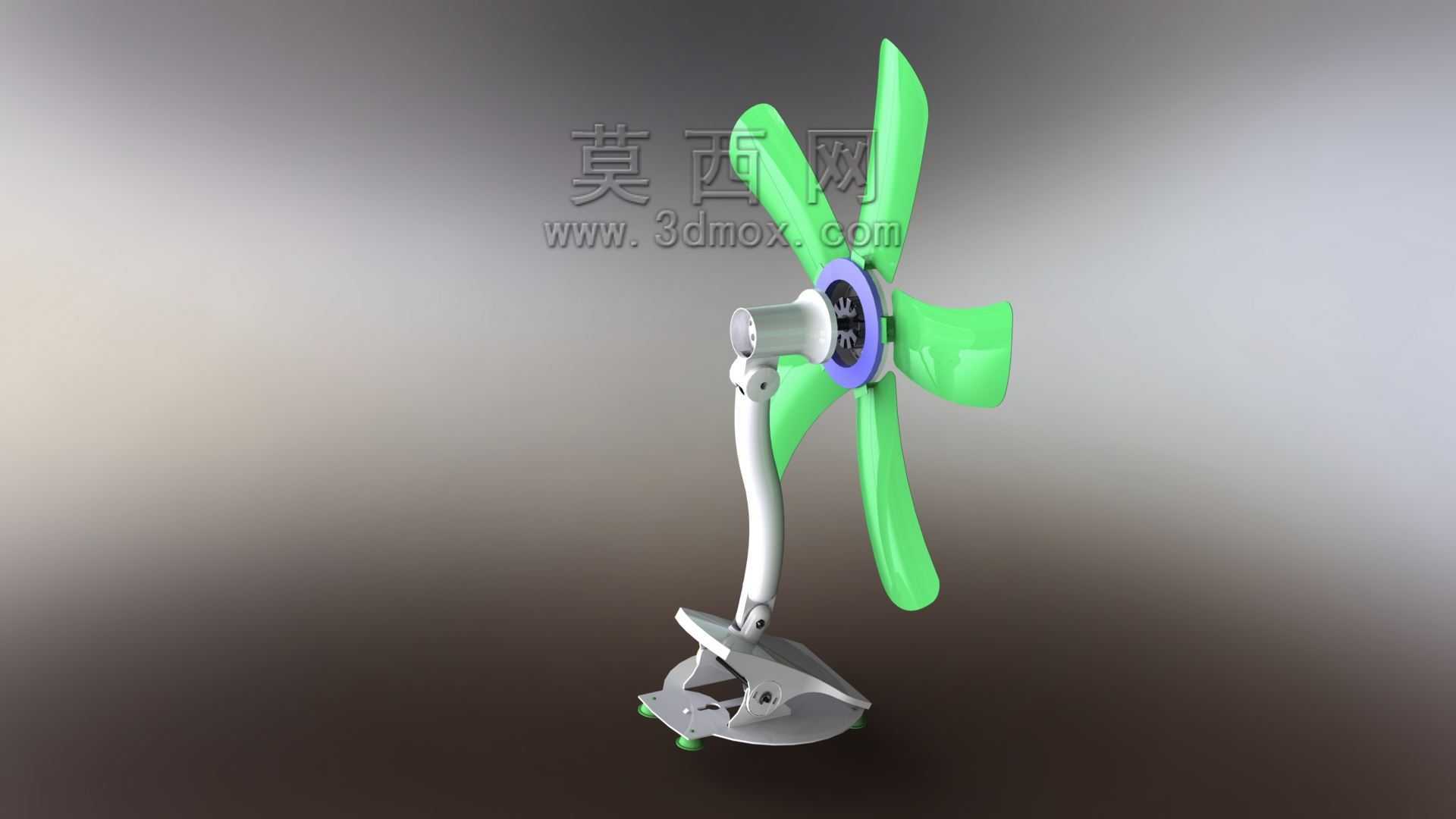

壁挂式小型五叶送风风扇结构设计

　　这款小型送风设备的结构设计，同时兼顾了壁挂固定与桌面放置两种使用场景，在狭小空间的通风需求适配性上做了较多细节考量。从实际应用场景来看，这类小功率送风设备常被用于工位局部送风、狭小储物间通风、宿舍床头定点降温、设备机柜旁辅助散热等场景，相比大型落地扇，它的占用空间更小，送风指向性更强，不会产生大范围的气流扰动影响周边物品摆放。

　　从功能特性层面来看，五片扇叶的布局经过动平衡校核，相比传统三叶扇结构，同等转速下的出风更柔和，气流脉动更小，长时间直吹不会产生明显的生硬风感，扇叶采用大弧度曲面设计，在较低转速下就能推动足够的空气流量，兼顾送风效率与运行噪音控制。底座部分集成了角度调节铰接结构，俯仰角度调节范围覆盖水平向上30度到向下45度区间，可根据实际安装位置调整送风指向，铰接位置采用阻尼转轴结构，调整后可自动锁止角度，无需额外紧固件操作，日常使用调节十分便捷。

　　设计思路上，整体结构优先考虑安装便捷性与使用安全性，壁挂安装时仅需在墙面预留两个对应孔距的膨胀螺丝固定位，底座背部设计有挂装卡槽，对准固定件推入即可完成安装，拆卸维护时直接向上抬起即可取下，无需拆卸固定件。底座底部预留了四个防滑脚垫安装位，放置在桌面使用时，防滑脚垫可增大与接触面的摩擦力，即使扇叶高速运行产生轻微振动，设备也不会出现滑移移位的情况。扇叶前方的防护网罩采用快拆卡扣结构，日常清洁扇叶时无需借助工具，按压卡扣即可取下网罩，清理完成后对准卡扣按压即可复位，降低日常维护的操作门槛。

　　外形尺寸与安装边界方面，整体结构的最大外轮廓直径控制在300毫米以内，壁挂安装时底座距离墙面的突出距离不超过180毫米，不会过多占用墙面外的通行空间，适配走廊、工位侧边等狭窄区域的安装需求。底座的安装孔距按照常规家用小电器的壁挂安装规范设计，孔距为100毫米，适配市面上绝大多数通用壁挂固定件，用户无需额外定制安装支架即可完成固定。走线位置设计在底座背部的凹槽内，壁挂安装时电源线可顺着凹槽沿墙面排布，不会出现线材挤压、外露杂乱的问题。

　　结构细节上，扇叶与驱动电机的输出轴采用D型轴配合连接，配合轴向的紧定螺丝固定，可避免长期运行后扇叶出现松脱打滑的问题，电机安装位预留了减震胶垫的安装槽，可吸收电机运行时产生的高频振动，降低振动传递到底座与墙面产生的共振噪音。底座的配重经过合理分配，桌面放置时整机重心落在底座支撑面的中心区域，即使调整到最大俯仰角度，也不会出现重心偏移倾倒的情况。所有外露的结构边角都做了R2以上的圆角处理，安装与日常使用过程中不会划伤操作人员，符合家用小电器的安全设计规范。

　　从气流组织的角度来看，五叶扇叶的叶尖间隙与网罩的间距控制在5毫米，既避免扇叶运行时与网罩产生刮擦，也不会因为间隙过大导致叶尖涡流损失，影响送风效率。网罩的格栅条间距按照安全规范设计，最宽处不超过12毫米，可避免手指误触运转中的扇叶，使用安全性得到保障。整体结构的零部件数量控制在较低水平，除电机、转轴等标准件外，其余结构件均可通过注塑工艺批量生产，装配流程简单，适合规模化量产，零部件的互换性较强，后期维护更换配件的成本较低。
