轮式机械举升搬运作业小车结构设计

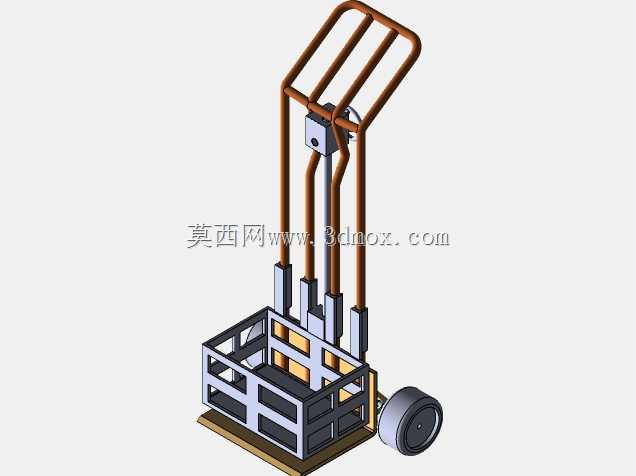

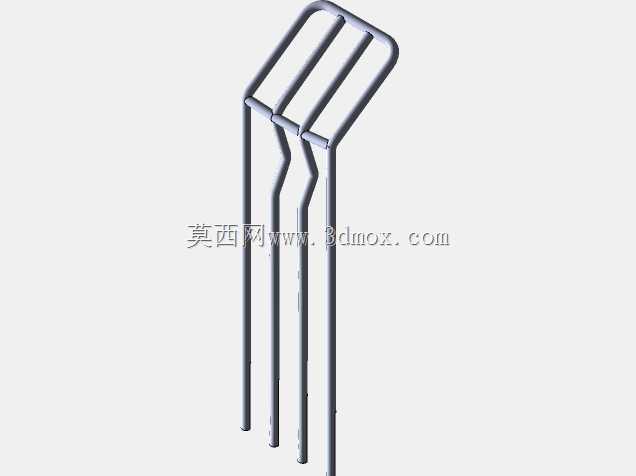

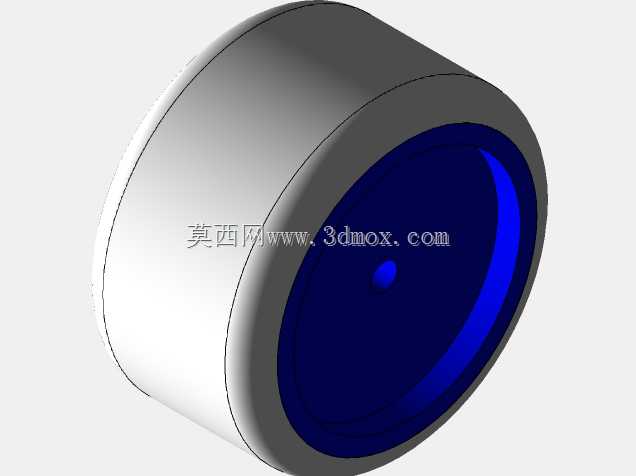

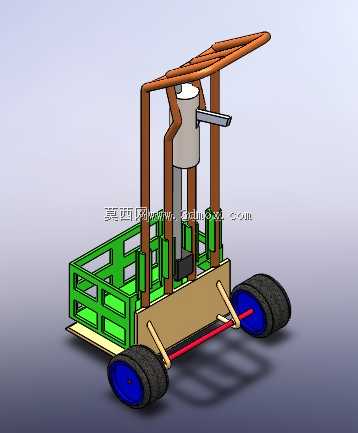

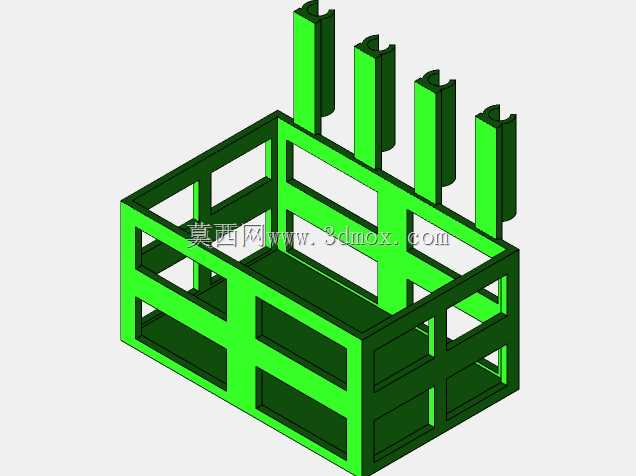

这款轮式机械举升作业小车，主要面向园区零散物料转运、轻型构件短距离移位、户外作业点位的工具与物料配送场景，适配平整硬化路面的日常作业需求，可在狭窄作业通道、园区步道等空间有限的区域灵活通行，解决小批量轻型物料人工搬运效率低、举升对位难的实际问题。设备核心用途是完成100kg以内轻型物料的水平转运与垂直举升对位，可配合工位完成物料的临时举升支撑、小件设备的安装对位辅助，无需外接动力源，完全依靠纯机械结构完成举升动作，适合无供电条件的户外零散作业场景使用。从功能特性来看，设备采用双轮前置驱动转向、后置支撑的轮式布局，前轮采用大直径橡胶轮，可适配轻度不平整路面，减少推行过程中的颠簸，后轮采用小直径定向支撑轮，保证直行稳定性的同时缩小转弯半径；举升机构采用框架式导向立柱搭配垂直顶升结构，立柱采用矩形型材拼接形成稳定导向通道，避免举升过程中出现侧偏晃动，顶升端设置横向操作手柄，可通过机械传动结构带动顶升杆垂直升降，举升行程覆盖常规作业台高度范围，可将物料举升至与作业台面齐平的位置，方便物料直接平移转运，无需二次人工抬升；载物区域采用框架式镂空栏板结构，既减轻设备整体自重，又可对零散物料起到围挡作用，避免转运过程中物料滑落，栏板底部设置平整承托底板，可放置箱装、规则形状的物料与工具。设计思路上，整体优先考虑结构可靠性与操作便捷性，摒弃复杂的动力与电控结构，全部采用常规机械构件拼接，降低后期维护成本，框架结构全部采用标准型材焊接组装，零部件通用性强，出现损坏可快速替换；整体布局将举升机构设置在载物台中部位置，保证举升过程中整车重心始终落在轮组支撑范围内，避免举升高位时出现倾翻风险，操作手柄设置在符合人体工程学的高度位置，推行与举升操作无需过度弯腰，降低长时间作业的疲劳感。外形尺寸方面，整车长度控制在1.2米以内，宽度控制在0.7米以内，可顺利通过常规宽度的人行通道与作业区门洞，举升机构最高位置距离地面不超过1.6米，满足室内外作业的高度通行限制，安装边界上，轮组与车架主体采用快拆式连接结构，可快速拆解后装入普通货运车辆后备箱转运，无需大型运输设备，举升机构与载物台采用螺栓紧固连接，可根据实际作业需求更换不同尺寸的载物栏板，适配不同类型的物料转运需求。
