带斜向推料机构的电控箱体装置

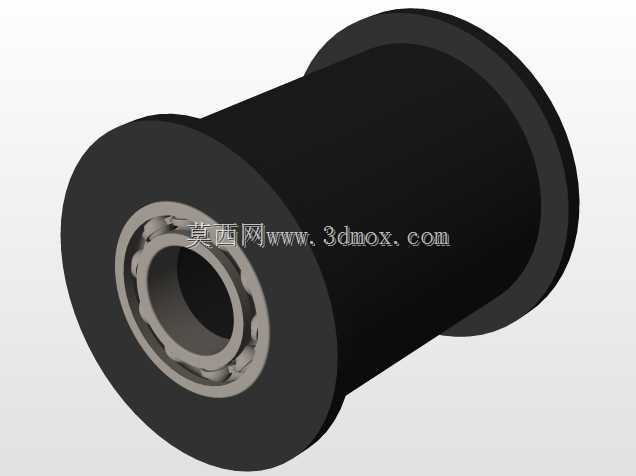

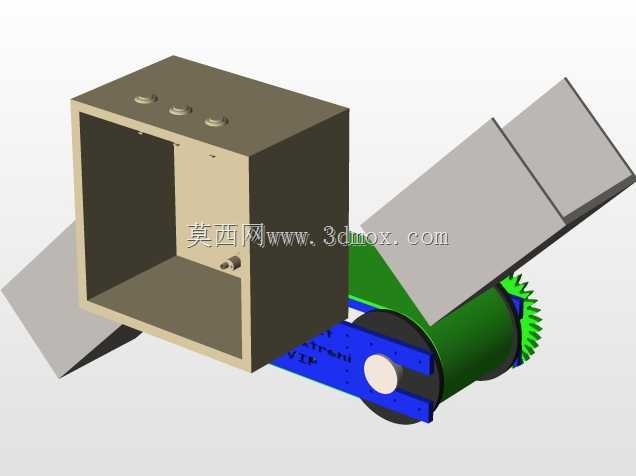

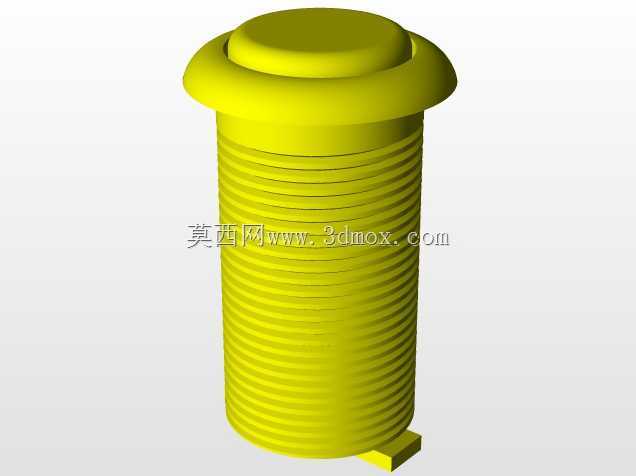

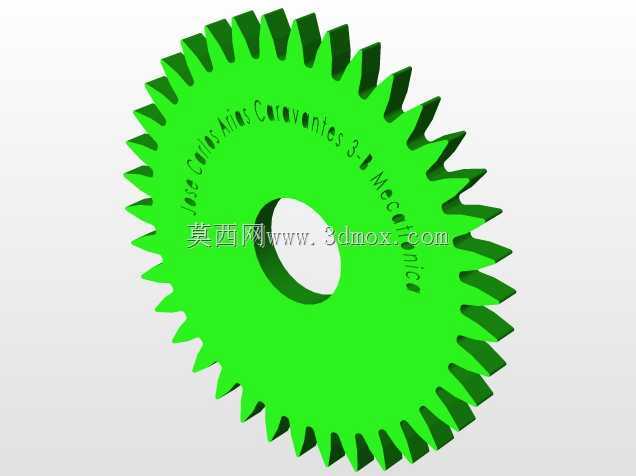

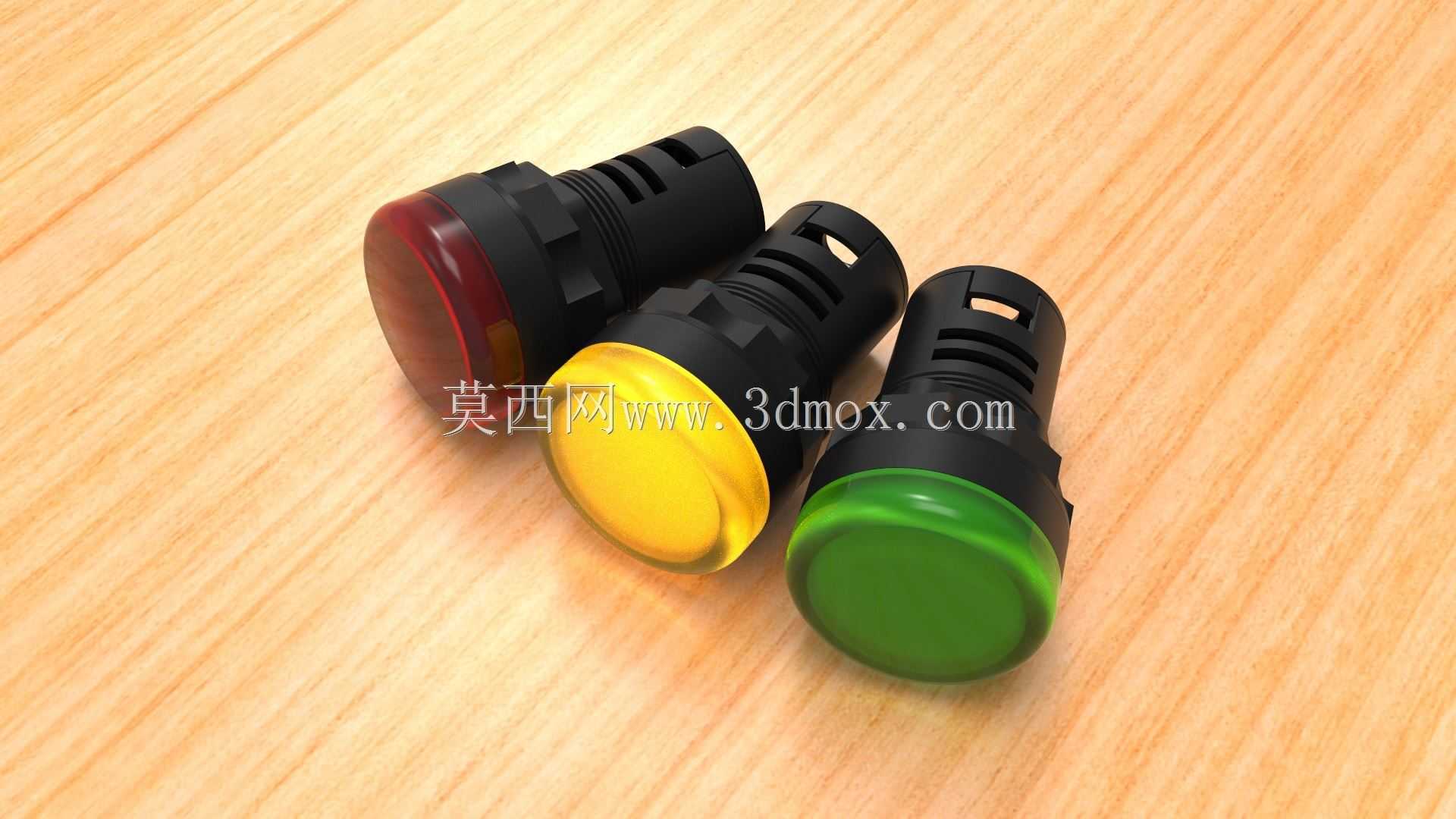

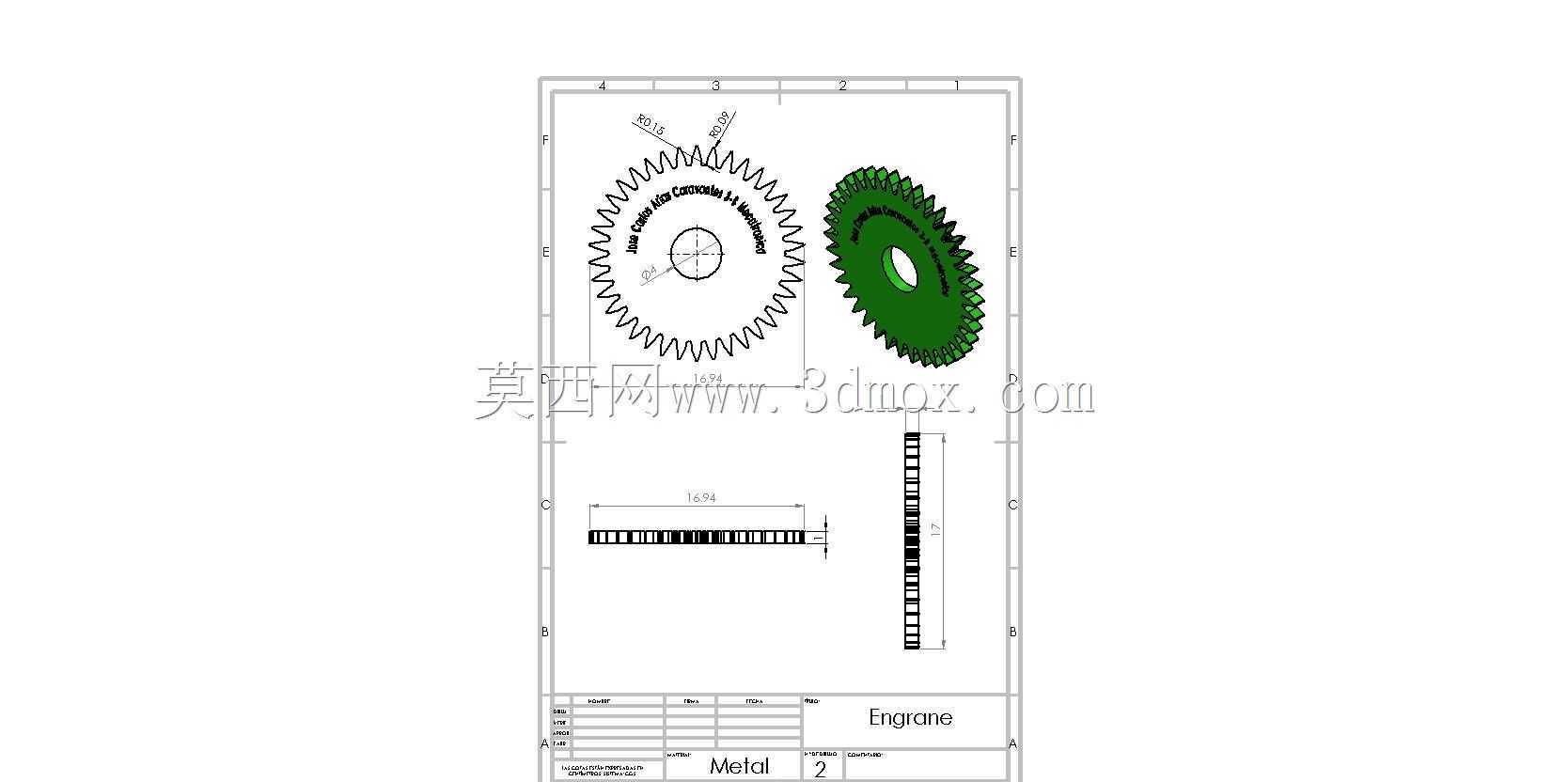

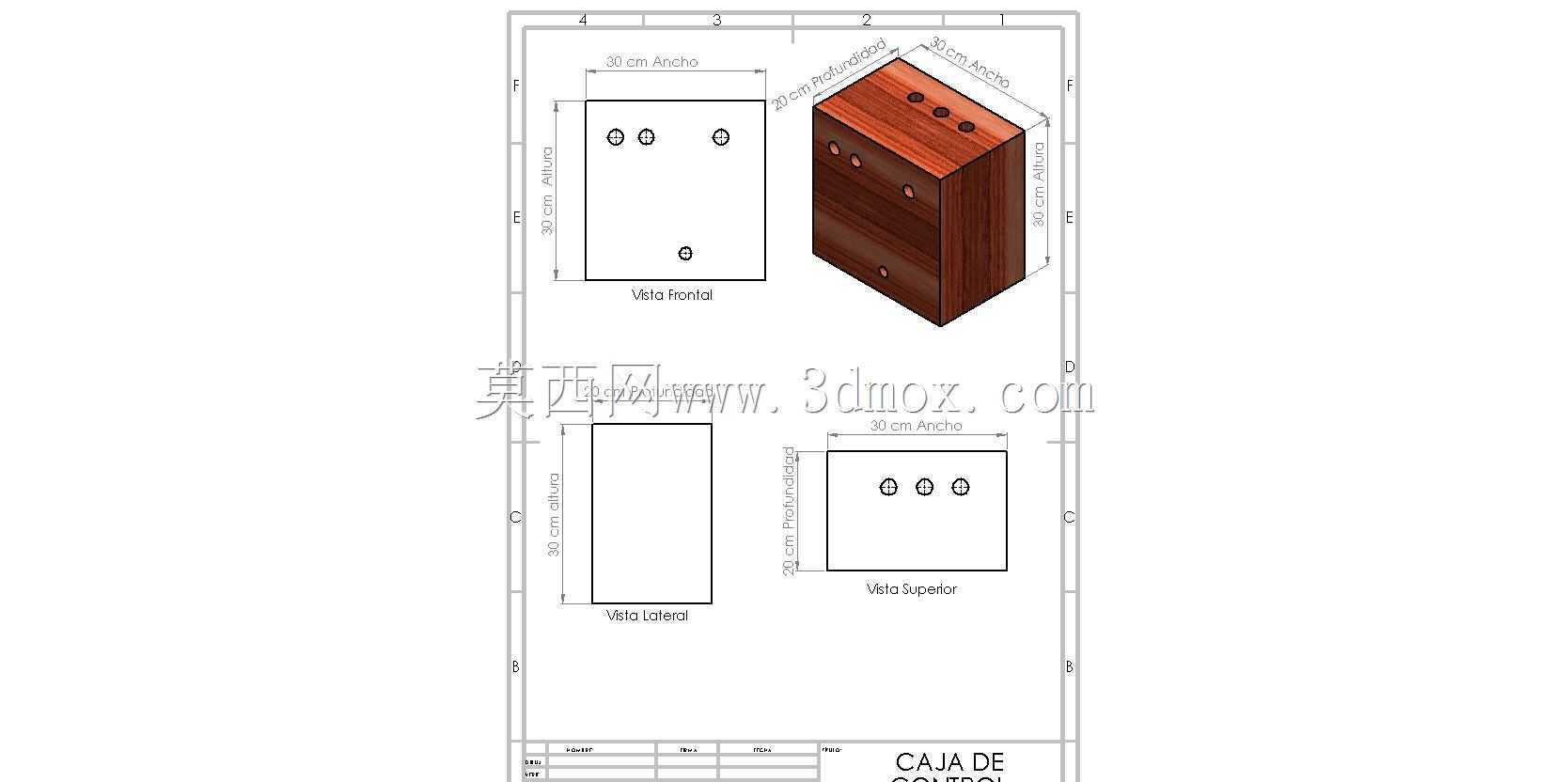

　　这套结构把箱体容纳空间与斜向推送执行件组合在一起，适合用于小件分选、来料触发、工位拦截或简易分拣场景。主体部分采用开口箱式框架，内部预留电气元件安装面，顶部布置三个圆形操作或指示元件，侧面保留锁具与门板配合位置，便于后期维护和内部走线。箱体外侧连接倾斜导向板，板件通过支架与下方滚筒组件相连，滚筒端部带有齿状轮结构，可与同步带、齿轮或其他传动件配合，实现受控转动与物料输送。

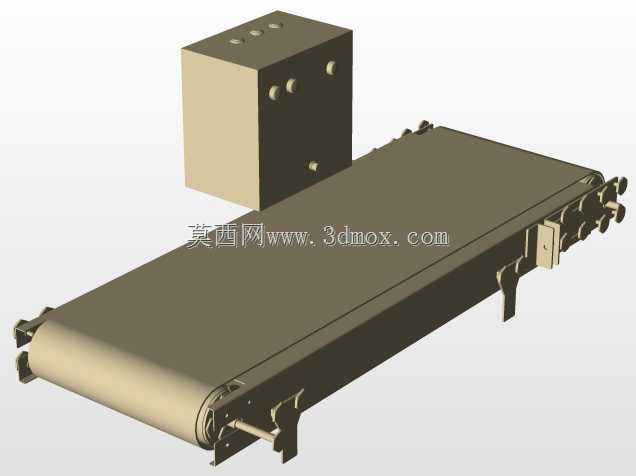

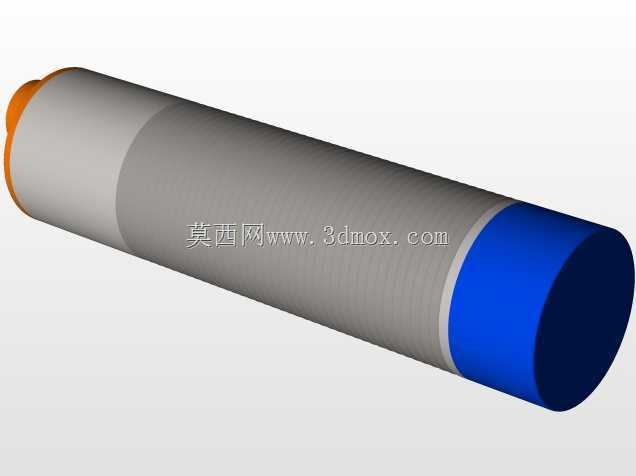

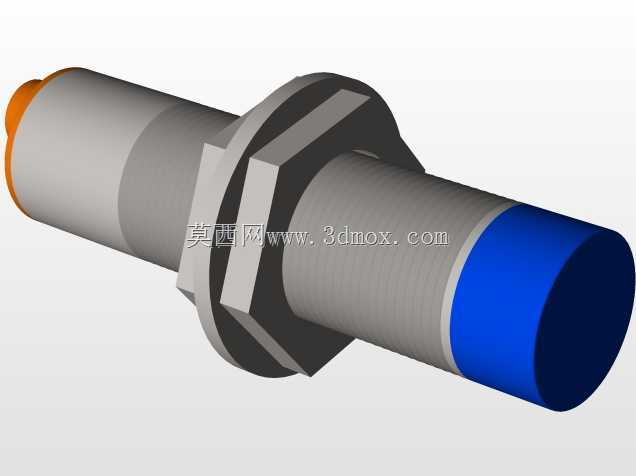

　　从实际使用角度看，该装置更像一个集成了检测、容纳和推送动作的小型执行单元。箱体可安装控制板、电源模块或传感信号处理单元；倾斜板用于引导物件滑入、滑出或改变运动方向；滚筒组件则提供连续接触式输送能力。若在入口或出口位置加装光电、接近或超声波类检测元件，系统能够根据物件到位状态触发滚筒启停、挡板开合或外部联动设备，适用于轻工装配线、实验教学平台、自动化料道以及小型物料整理工位。

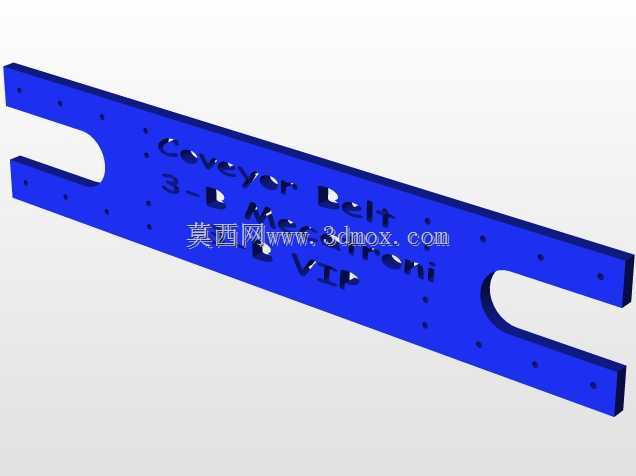

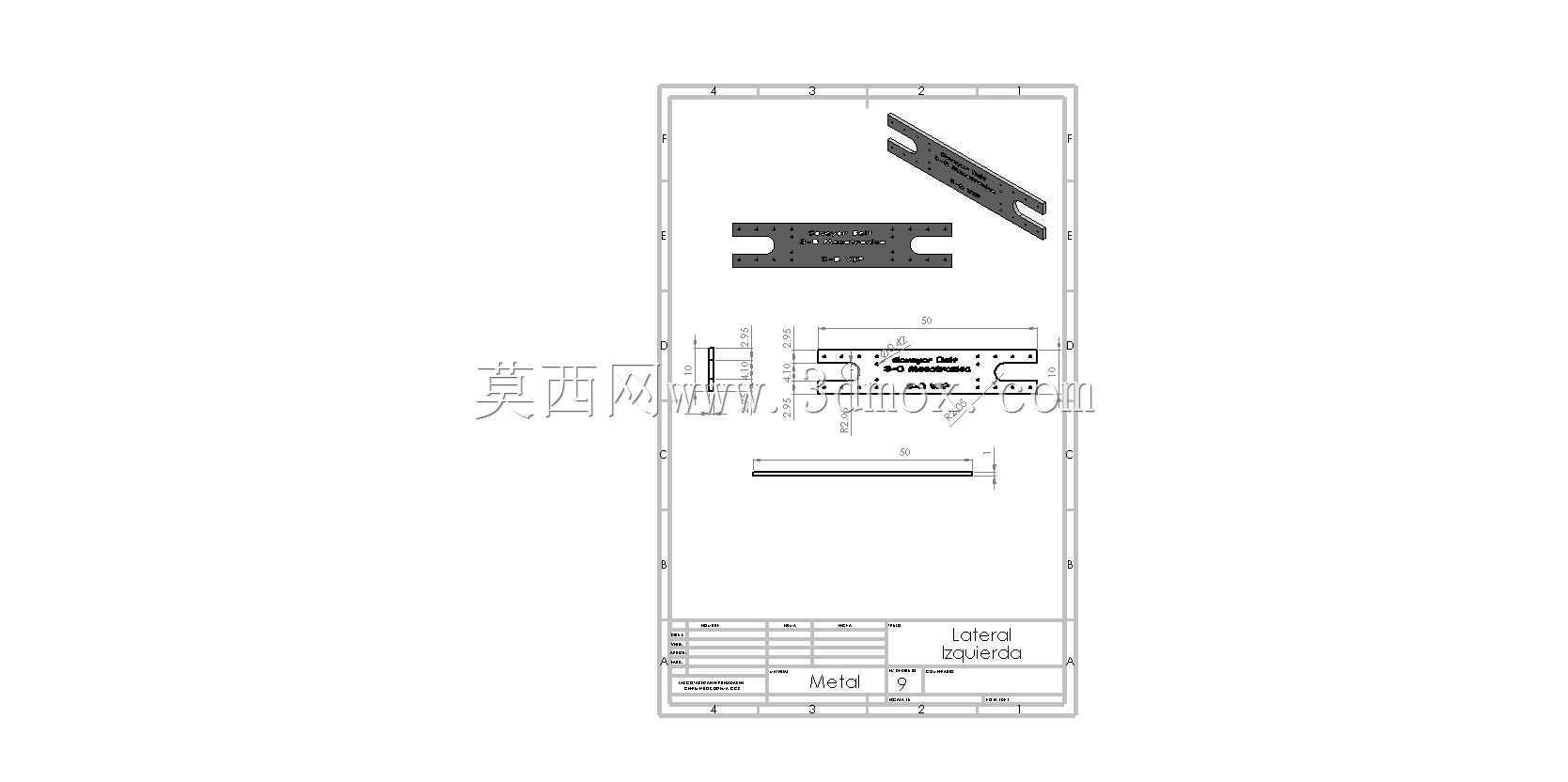

　　设计上优先考虑了安装边界和结构可达性。箱体采用矩形轮廓，侧板与底板形成稳定支撑，后侧和侧面可作为固定面；倾斜板与水平方向形成明显夹角，能够利用重力辅助物料下滑，同时减少推送阻力。下方蓝色支架承担滚筒定位作用，支架上的长圆孔或装配面为中心距微调提供可能，方便补偿加工误差和张紧传动件。滚筒轴线与倾斜板边缘保持平行，避免物件在输送过程中偏摆；齿状轮位于端部，既节省外侧空间，也便于与驱动源隔离布置。

　　建模时需要重点控制几个配合关系：箱门与箱体的开合间隙、顶部元件的开孔中心距、斜板与支架的连接角度、滚筒与支架的同轴度，以及齿状轮与外部传动件的啮合边界。若用于真实设备选型，还应结合物件重量、表面摩擦系数和下落高度校核斜板角度与滚筒扭矩。箱体内部走线应避开运动区域，支架固定处需预留紧固件操作空间，底部与机架连接面应保持平整，以降低装配后整体翘曲的风险。整体结构不追求复杂动作，而是强调检测、导向和输送之间的紧凑集成。
