液压整体式多路方向控制阀结构设计

项目分类:阀门 发布时间:2021-05-09 ID:165683
  • 液压整体式多路方向控制阀结构设计
  • 液压整体式多路方向控制阀结构设计
  • 液压整体式多路方向控制阀结构设计
  • 液压整体式多路方向控制阀结构设计
  • 液压整体式多路方向控制阀结构设计
  • 液压整体式多路方向控制阀结构设计

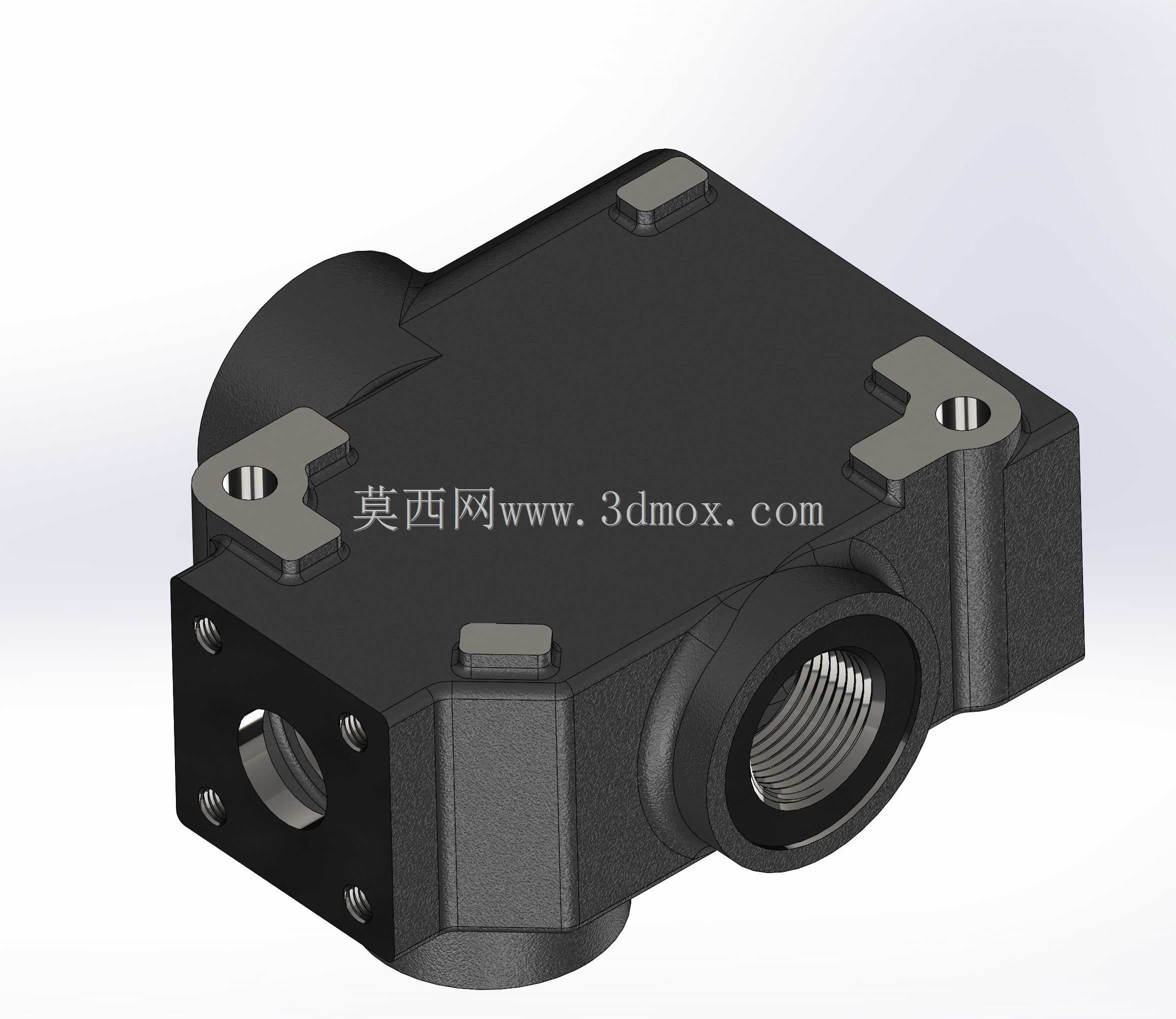

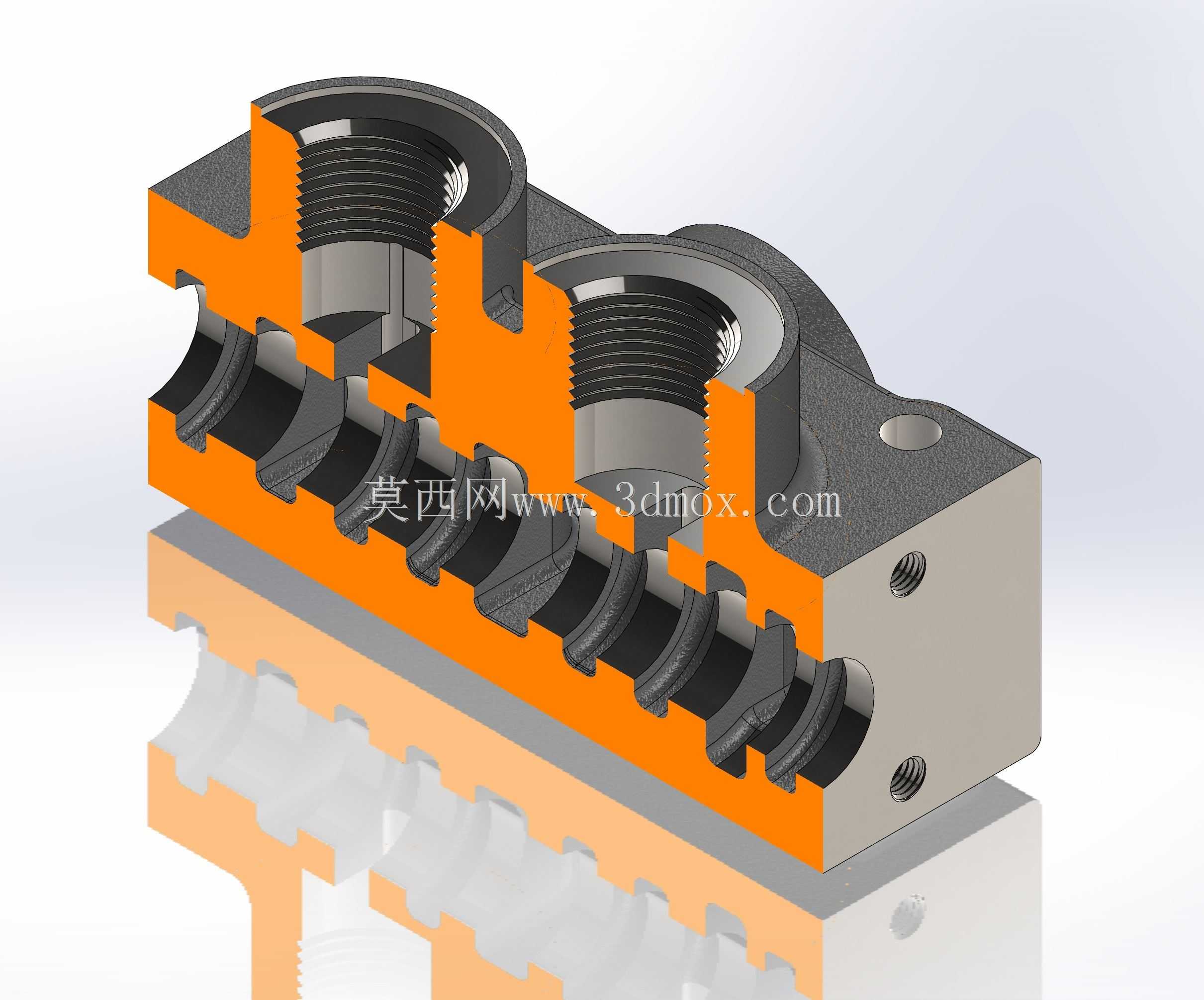

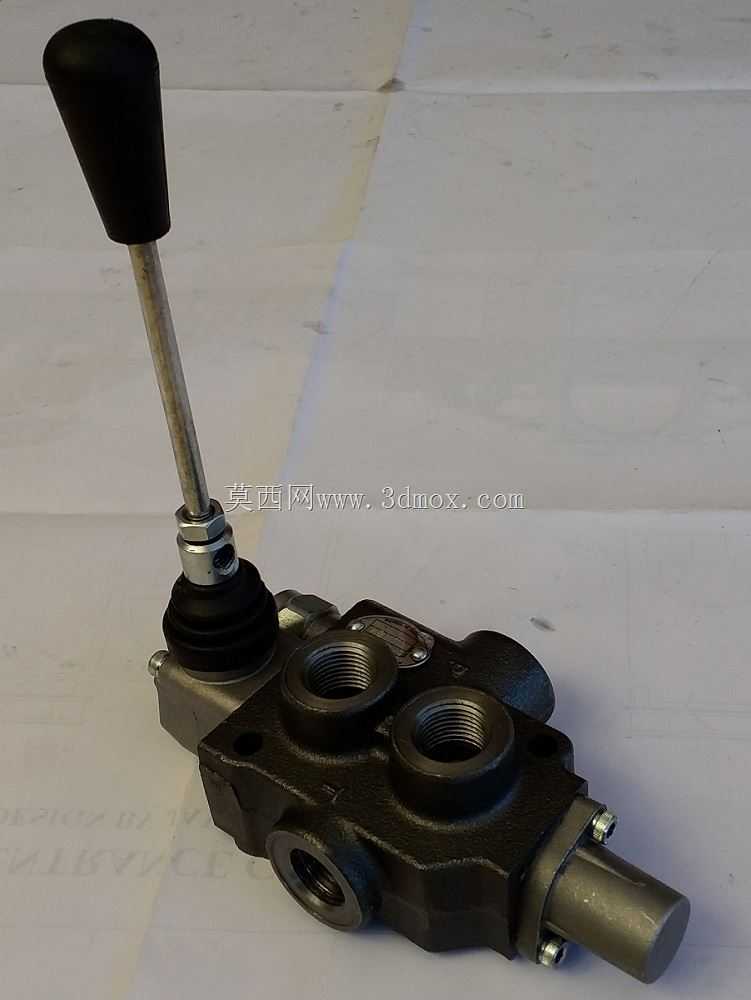

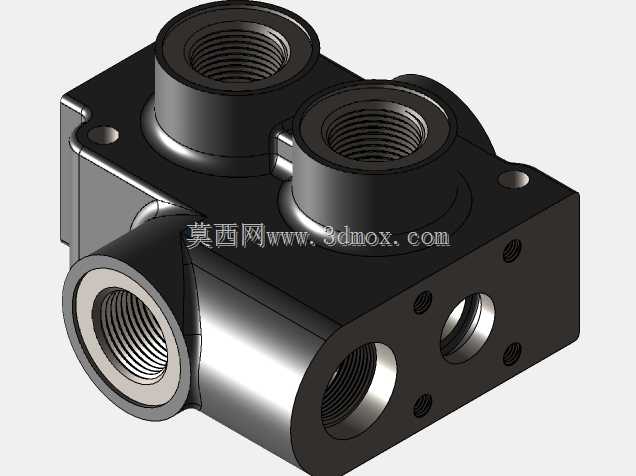

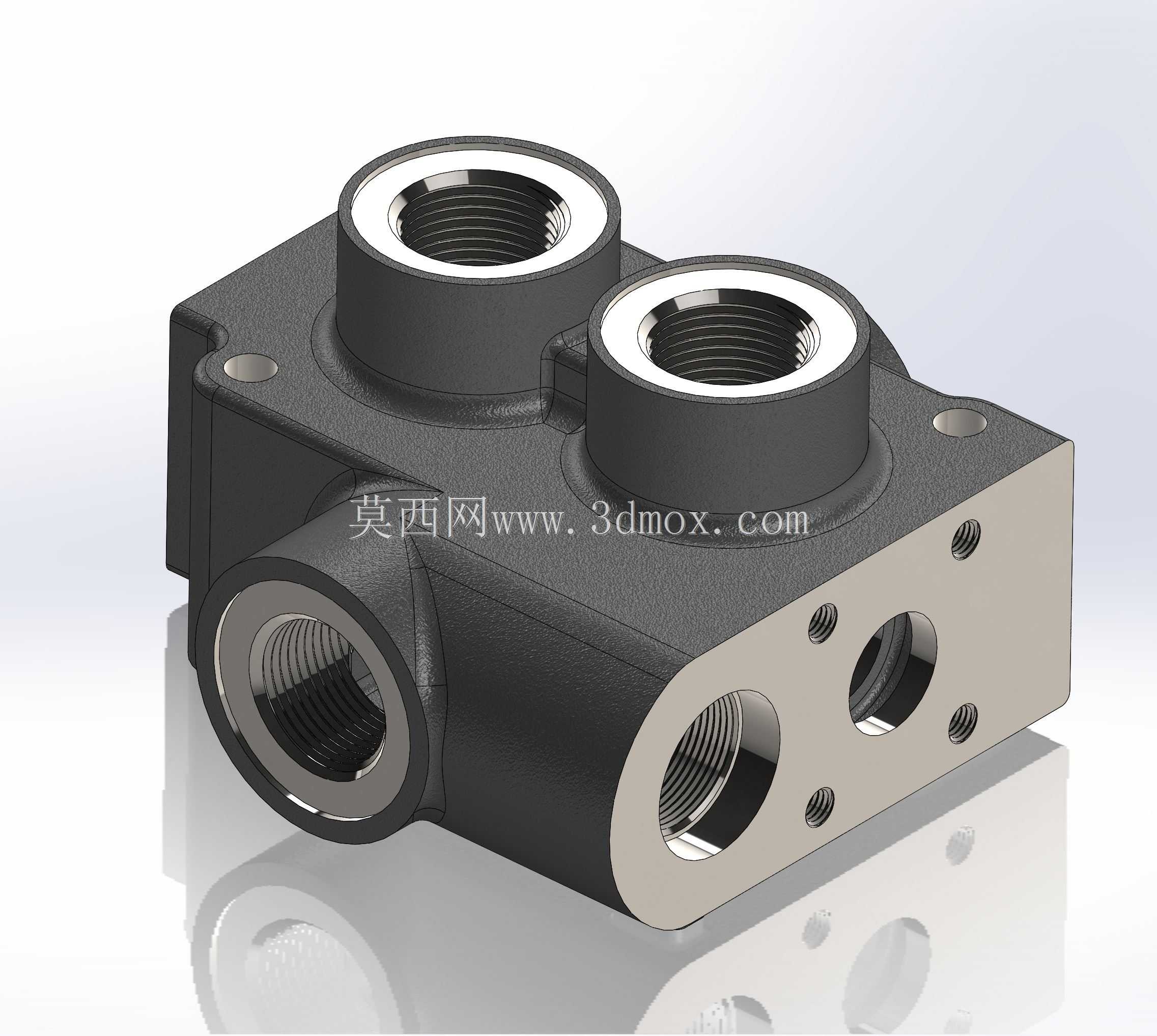

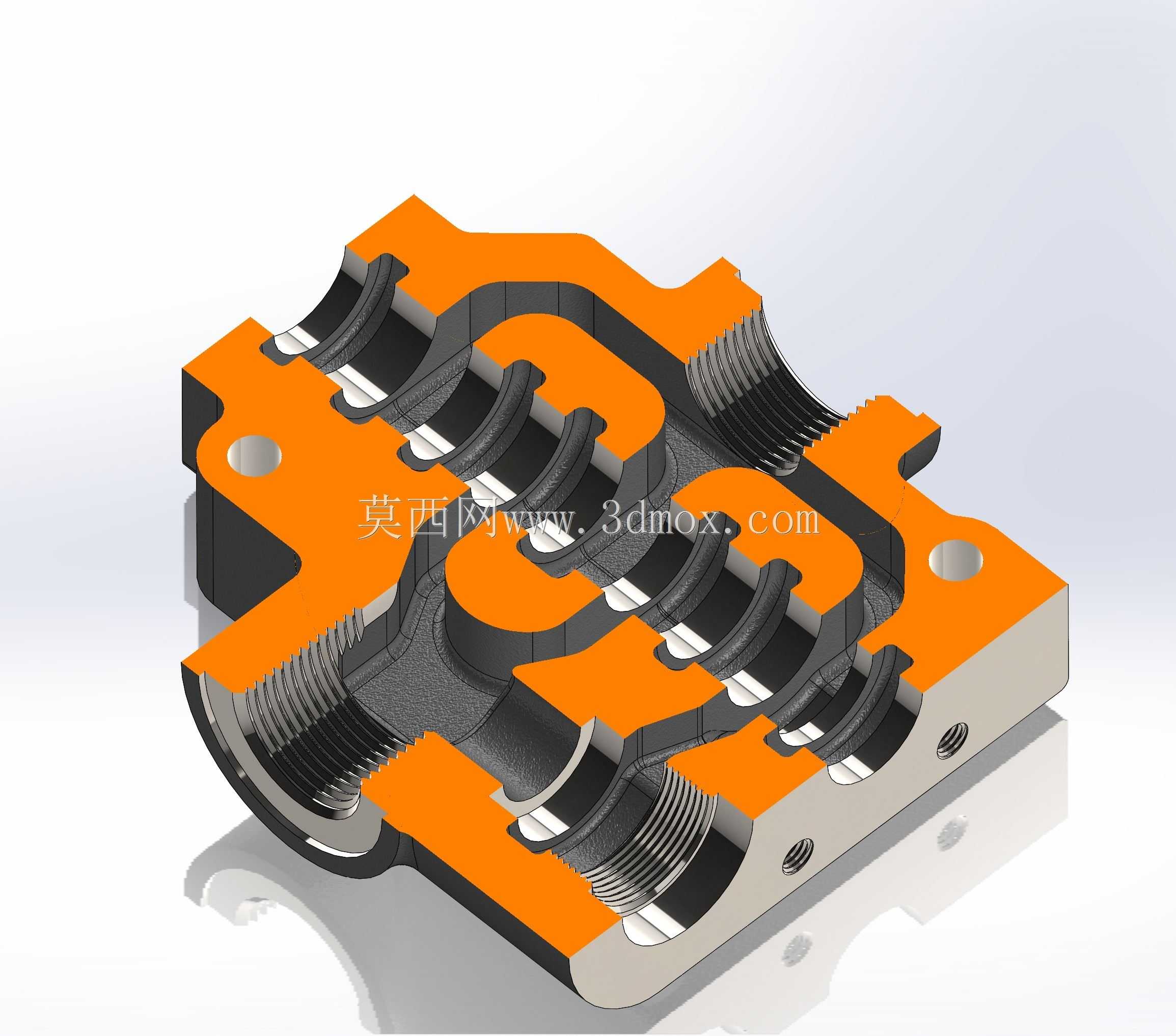

这款整体式方向控制阀主要应用于工程机械、重型矿山设备、农业机械的液压传动系统中,作为液压回路的核心控制元件,承担着多执行元件的动作方向切换、流量通断调控的核心作用,能够在高压液压工况下稳定实现多个工作油路的独立或联动控制,适配行走机械、作业装置的复合动作需求,比如挖掘机的动臂、斗杆、铲斗协同动作,装载机的举升、收斗、转向联动,都需要这类集成式方向阀完成油路的精准分配。从实际用途来看,该阀摒弃了分片式多路阀的拼接密封结构,采用整体式阀体锻造成型工艺,从根源上降低了多片拼接带来的高压泄漏风险,能够在连续高压作业的工况下保持稳定的密封性能,减少系统压力损失,提升液压系统的整体传动效率。在功能特性上,阀体内置多组平行布置的换向阀腔,每一组阀腔对应一路液压执行元件的控制回路,阀腔内部加工有高精度的沉割槽与密封台肩,配合阀芯的轴向位移实现进油、回油、工作油口的通断切换,可根据作业需求实现执行元件的伸出、缩回、停止状态控制,同时阀体上集成的安装孔位可直接固定在液压阀组安装基座上,无需额外的过渡连接板,简化了液压系统的管路布置。设计过程中,工程师首先根据液压系统的额定流量、工作压力参数确定了阀体的通径尺寸,统筹排布多组阀腔的位置,确保各油路之间的壁厚满足高压强度要求,避免相邻油路在高压下出现击穿窜油的问题;同时在阀体的进出油口位置设计了标准管螺纹接口,能够直接适配常规液压管路的连接需求,阀体两侧的定位凸台可保证安装时的同轴度,避免安装偏差导致的阀芯卡滞问题。外形尺寸上,阀体采用矩形整体结构,安装孔位按照行业通用的安装距进行设计,能够兼容同规格分片式多路阀的安装空间,在旧设备阀组替换时无需改动原有安装基座,降低设备改造成本;阀体的流道采用等截面圆滑过渡设计,减少液压油在流道内的湍流损失,降低系统发热,延长液压油与密封件的使用寿命。在安装边界上,该阀的安装平面平面度要求控制在0.02mm以内,保证安装后阀体与基座之间的密封件能够均匀受压,避免局部密封失效;阀芯与阀腔的配合间隙按照高压液压阀的精度要求加工,既保证阀芯动作的灵活性,又能将内泄漏量控制在标准允许的范围内,适配持续作业的重载工况需求。
