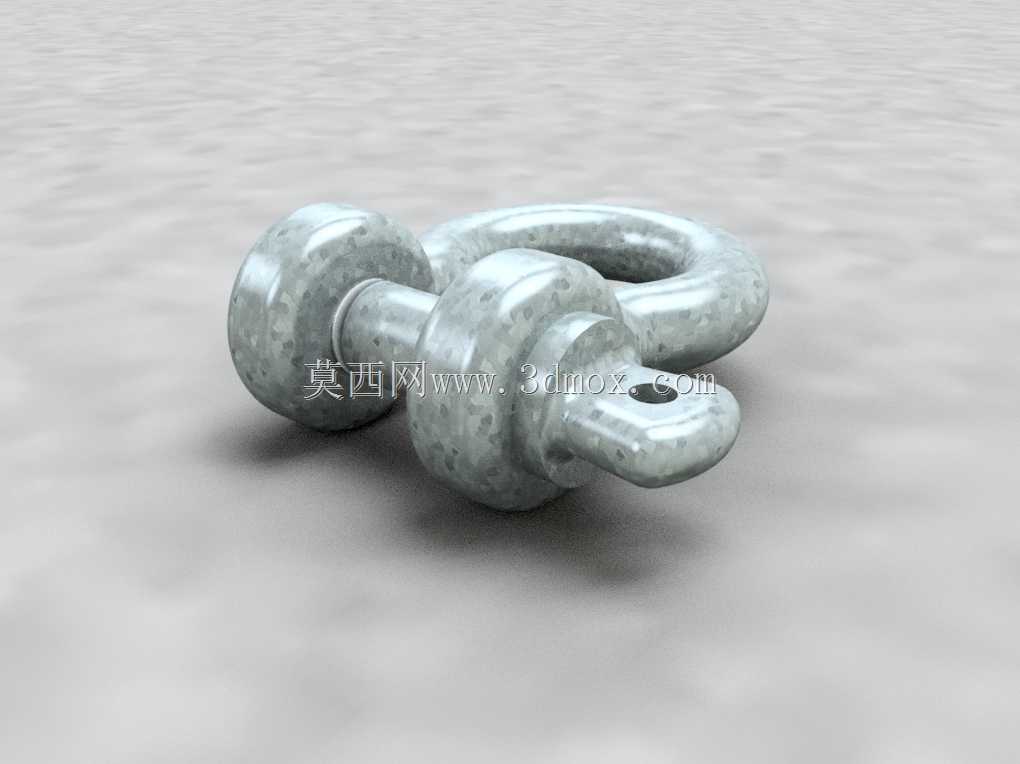

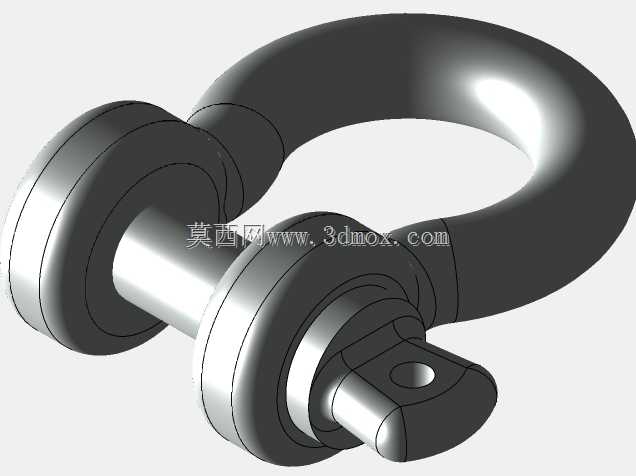

3/8规格弓形链条连接卸扣结构设计

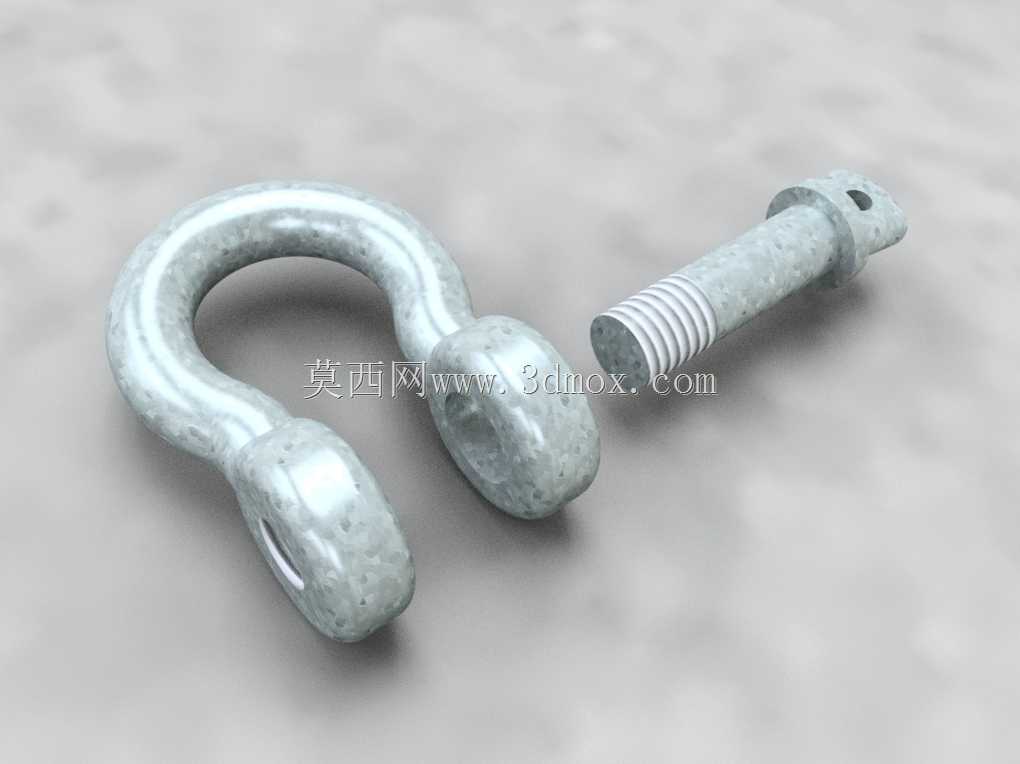

这款3/8规格的弓形卸扣，是轻小型起重索具、链条传动系统中极为常用的可拆卸连接件，广泛应用在轻型吊装作业、户外牵引固定、物流绑扎紧固、小型起重设备索具配套、游乐设施安全挂接、农用机械挂接结构、船舶甲板索具固定等场景中，能够实现链条、钢丝绳、吊带等不同柔性承载部件之间的快速连接与拆卸，在需要频繁拆装挂接点的作业场景中，相比焊接式、一体式挂环具备极强的使用灵活性。从功能特性来看，该卸扣采用经典的弓形环体配合带孔横销结构，弓形的环体内腔弧度更大，相比同规格的D形卸扣能够容纳更多的连接索具，适配多股链条、宽幅织带等不同类型的连接件，同时弧形的受力结构能够让载荷在环体上更均匀地分布，避免直角位置出现应力集中导致的结构失效；横销采用螺纹旋合的装配方式，端部带保险开孔，可插入开口销防止作业过程中横销受振动回转松脱，保障连接结构的可靠性，拆卸时只需旋出横销即可完成部件分离，无需额外的复杂工具，单人即可快速完成拆装操作。在设计思路上，这款卸扣的环体采用整体锻造的弧形弯臂结构，两个销孔位置做了局部加厚处理，对应横销的剪切受力面，环体的过渡位置全部采用大圆角平滑过渡，完全消除尖锐棱角，一方面避免应力集中提升结构疲劳强度，另一方面也防止尖锐边缘划伤配套的索具表面，降低钢丝绳、织带被割损的风险；横销的螺纹段长度经过匹配设计，完全旋入后销体端部与环体外侧齐平，不会出现突出的螺纹段剐蹭周边部件，横销末端的开孔位置避开螺纹受力段，不会削弱螺纹的连接强度。从安装边界与尺寸适配来看，这款3/8规格的卸扣适配公称尺寸3/8英寸的起重链条，环体内腔的宽度、深度尺寸经过匹配设计，能够顺畅穿过对应规格的链条链环，横销的直径与环体销孔采用间隙配合，既保证拆装顺畅，又不会出现过大的旷量导致作业过程中产生冲击载荷；安装时只需将横销穿过两个待连接部件的挂孔，旋紧横销后插入开口销锁止即可完成装配，不需要额外的焊接、铆接工序，后期维护更换也极为便捷，当环体或横销出现磨损超标时，可单独更换对应部件，降低使用成本。
