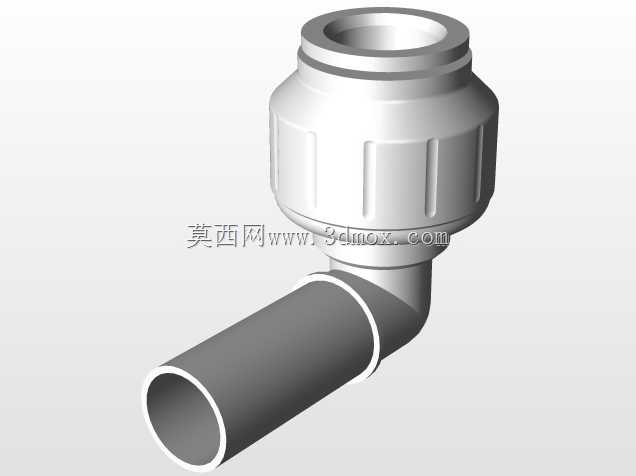

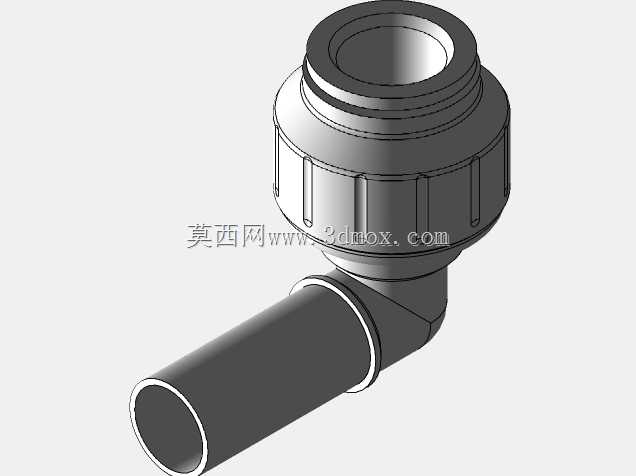

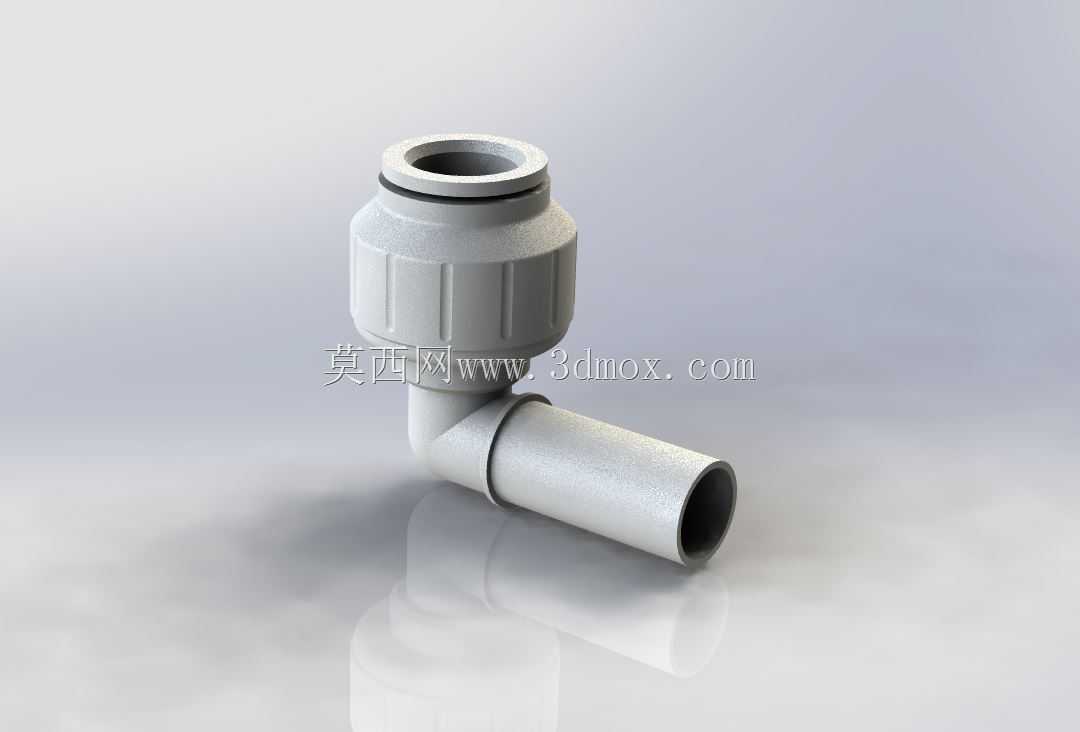

JG Speedfit系列15规格快插式阀杆弯头

这款快插式阀杆弯头主要应用于民用家装供水、小型气动设备管路、净水设备布设、饮品加工流体输送等场景，是小通径直管路转向布设场景中常用的连接部件，适配JG Speedfit标准系列的15mm规格管路，无需额外套丝、涂胶或者焊接操作，仅需将对应外径的管路直接插入接口即可完成密封固定，大幅降低现场施工的操作门槛，减少管路连接的作业耗时，也能避免传统连接方式存在的漏液、漏气隐患。从功能特性来看，该弯头采用90度直角转向结构，能够在狭小的安装空间内完成管路走向的调整，无需额外采购多段接头拼接转向段，有效减少管路系统的连接节点数量，降低系统整体的泄漏风险。快插接口内置弹性锁紧卡环与食品级密封胶圈，当管路插入到位后，卡环会自动卡紧管路外壁，即使管路存在小幅轴向窜动也不会松脱，密封胶圈则会紧密贴合管路外壁，在0-10bar的常规工作压力下可实现长期无泄漏运行，适配常温清水、压缩空气、弱腐蚀性流体等多种介质的输送需求。在设计思路上，这款弯头的主体采用食品级增强PP材质注塑成型，外壁设置了多道竖向防滑筋，既能够提升注塑成型时的结构强度，避免壳体在受压时出现开裂变形，也能在安装插拔时提供足够的摩擦力，方便施工人员徒手完成插拔操作，无需借助额外的夹持工具。插杆端采用等径光杆设计，端部做了圆弧导向倒角，插入对应规格的快插母口时能够顺畅导入，不会刮伤母口内部的密封胶圈。在安装边界方面，这款弯头的整体轴向长度控制在45mm以内，径向转弯半径仅为22mm，安装时仅需在管路转向位置预留直径50mm的操作空间即可完成布设，接口的插拔行程为8mm，安装时需将管路插入至接口根部的限位台阶，确保卡环完全卡入管路外壁的有效锁紧区域，同时要注意管路插入端需做平整裁切，避免斜口、毛刺刮伤密封胶圈影响密封效果。弯头的插杆端与快插端保持严格的90度垂直公差，安装后不会出现管路歪斜、应力集中的问题，能够适配长期小幅振动的使用场景，比如小型空压机管路、移动净水设备管路等，不会因为长期振动出现接口松脱的问题。
