JG Speedfit快插式15mm等径直角弯头

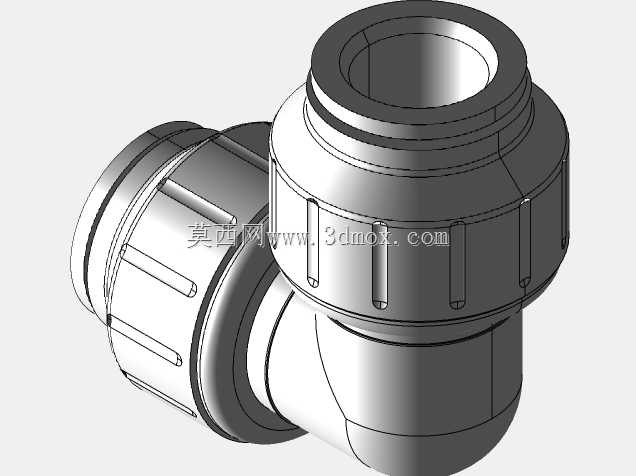

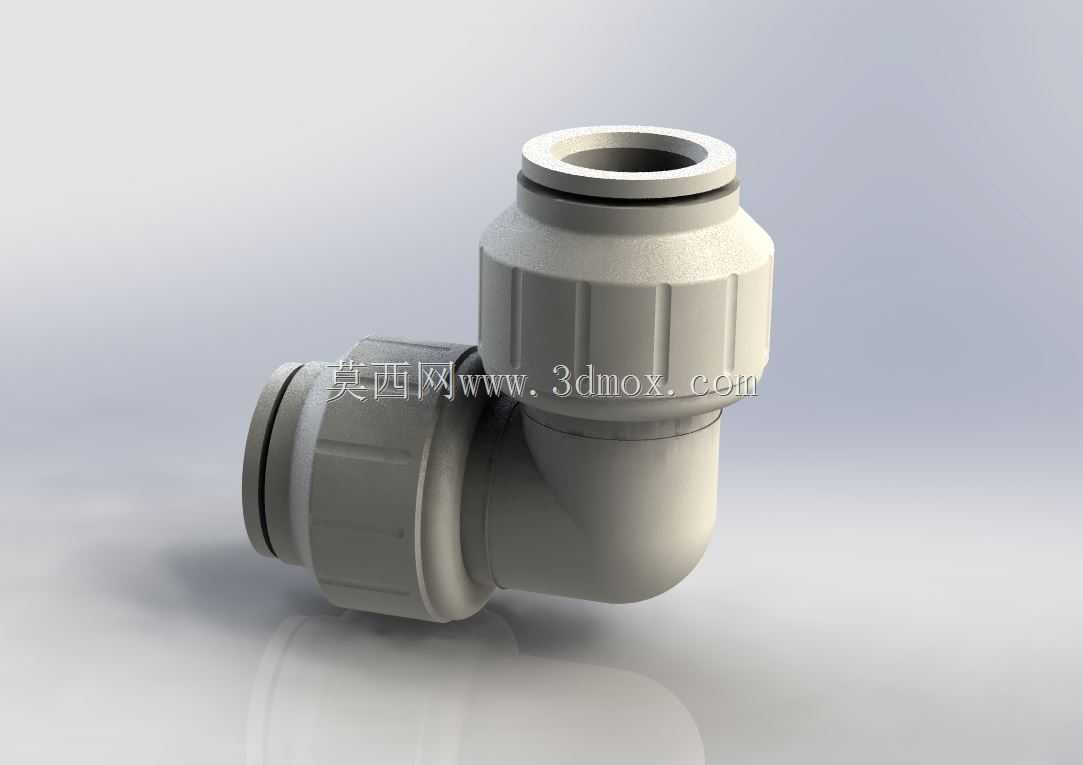

这款快插式直角弯头主要应用于民用净水系统、小型气动控制回路、家装冷热水输送管路、饮品加工流体输送等场景，是小口径管路转向布设时的核心连接件，能够在不借助额外密封填料、紧固工具的前提下完成管路90度转向连接，大幅降低现场施工的操作门槛与装配耗时。在实际使用中，这类接头主要承担管路转向时的介质导流作用，避免管路弯折产生的通径缩窄、流阻激增问题，同时快插结构可以反复拆装，便于后期管路维护、滤芯更换、回路调整等操作，适配的15mm外径管路广泛出现在家用净水器进出水连接、桌面型气动工装的气路布设、小型自动化设备的冷却水路连接等场景，能够兼容食品级PE管、PU气动管、交联聚乙烯冷水管等多种常见小口径柔性管路。产品功能设计上采用了免工具快插结构，内部集成了不锈钢卡紧爪与三元乙丙密封胶圈，管路插入后卡爪会自动咬合管外壁，承受10bar以内的工作压力不会松脱，密封胶圈则贴合管外壁实现静密封，杜绝介质渗漏；弯头本体采用食品级共聚聚丙烯材质注塑成型，内壁光滑无流道死角，不会造成流体滞留滋生杂质，同时材质本身耐弱酸弱碱腐蚀，适配常规水性流体、低压压缩空气等介质的输送需求。设计过程中优先考虑了现场装配的容错性，接头两端的快插接口预留了足够的插管深度，即使管路裁切存在轻微斜口也能保证密封有效，本体的转角处做了大圆弧流道过渡，相比直角硬转弯的结构能够降低30%以上的流阻，减少介质输送过程中的压力损失；接头外部的防滑压帽做了竖向防滑棱设计，拆卸管路时只需按压压帽即可松开内部卡爪，徒手就能拔出管路，不需要借助卡簧钳等专用工具。外形尺寸方面，这款弯头整体呈对称L型结构，两个接口的中心距控制在合理范围内，安装时不需要预留过大的操作空间，接头本体最大外径适配常规管路布设的开孔尺寸，安装后不会与周边的管路固定座、设备壳体产生干涉，两端接口的同轴度控制在较高精度范围内，管路插入后不会出现偏斜导致的密封失效问题，能够适配狭小空间内的管路转向布设需求，比如设备内部的紧凑腔室、橱柜下方的净水系统安装空间等场景，都可以通过这款弯头完成管路的规整布设，避免管路过度弯折造成的通径堵塞、管路折损开裂等问题。
