水生系统用大颗粒旋流过滤200升桶组

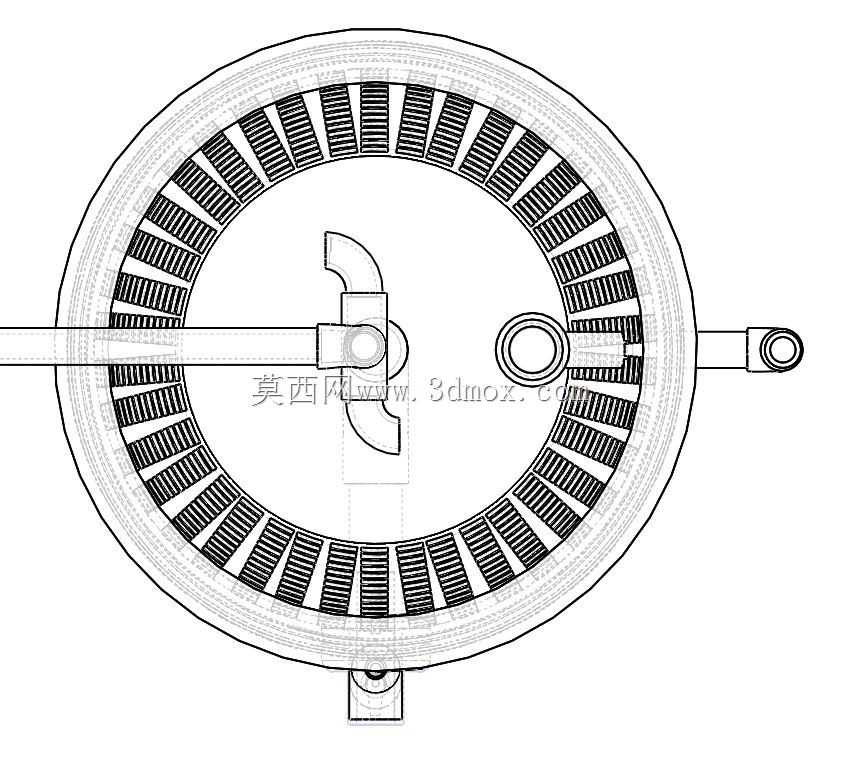

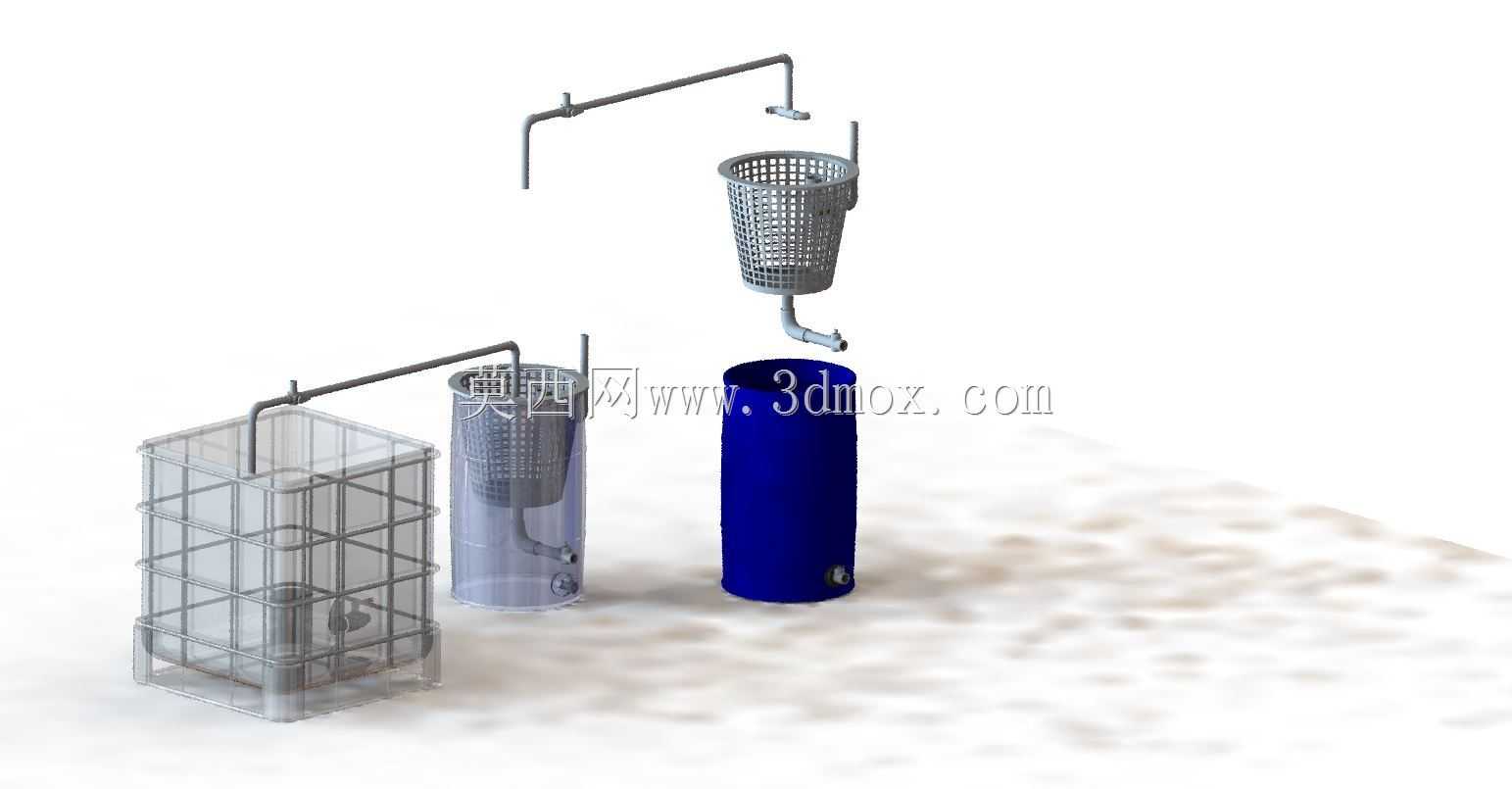

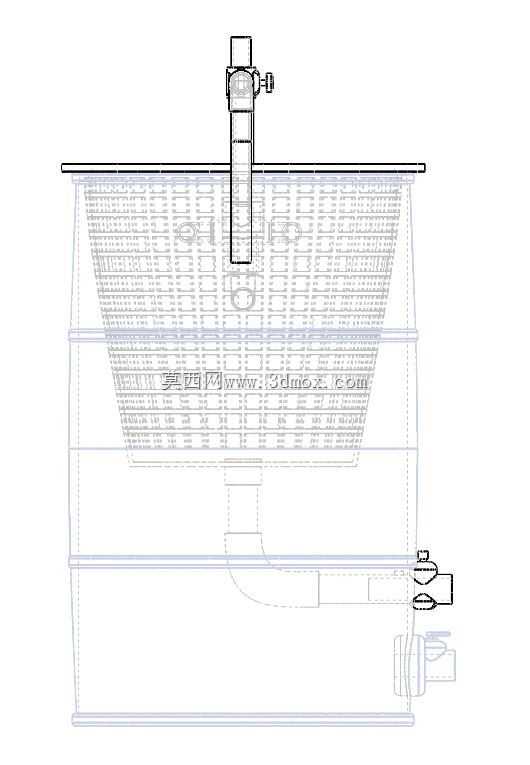

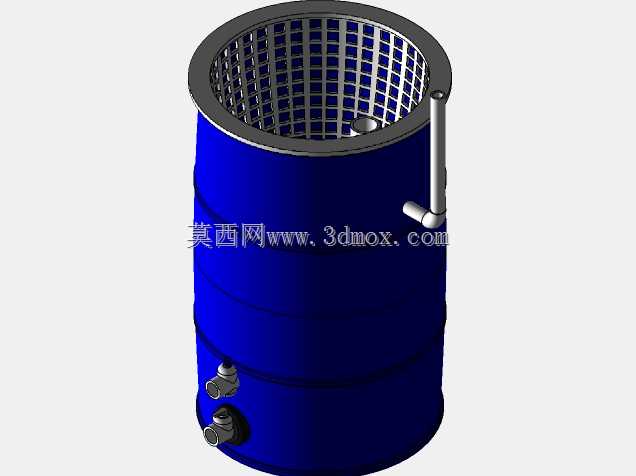

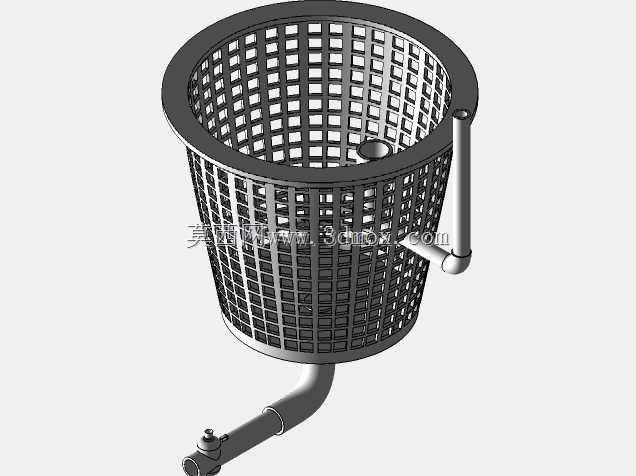

该套过滤装置主要应用于封闭循环水生生物养殖系统、小型景观水体循环、实验室水生生态模拟平台等场景，作为前端预处理单元承担水体中大颗粒杂质的分离截留作用，可有效拦截残饵、生物排泄物、残落植物碎屑等粒径较大的固态污染物，避免后续管路堵塞、精细过滤单元负荷过载的问题，保障整个水系统的循环通畅。整套装置以200升标准储桶为核心承载基体，搭配外置篮式截留组件、旋流发生管路、虹吸导出结构形成完整的过滤通路，进水通过侧向布设的弯管切向进入过滤腔室，利用旋流产生的离心力将密度大于水的大颗粒杂质甩向腔体内壁，沿壁面沉降至桶体底部储污区，经过初步旋流分离的水体向上穿过篮式滤网，滤网采用网格镂空结构，可进一步拦截未被离心力分离的悬浮大颗粒，过滤后的清水可通过虹吸结构导出至后续处理单元，也可直接回流至养殖或景观水体中。设计过程中充分考虑了小型水系统的安装适配性，整体采用模块化拼接思路，核心过滤桶采用标准200升桶的通用外形尺寸，直径与高度匹配常规小型水处理工位的安装边界，无需定制特殊安装基座即可直接放置于平整地面使用；管路接口采用常规给排水通用管径，可直接与市面常见的PVC给水管道快速接驳，无需额外定制转接头。篮式截留组件设计为可快速提拿的结构，日常维护时无需拆解整套管路，直接将滤篮提出即可倾倒截留的污物，清洗后可直接放回原位继续使用，大幅降低日常运维的操作难度。旋流管路的布设角度经过反复校核，进水切向角度可保证腔体内形成稳定的旋流流场，不会出现短流、偏流导致的过滤效率下降问题，虹吸导出结构的高度经过匹配设计，可在无额外动力的前提下实现过滤后水体的稳定导出，适配小型低功耗水系统的运行需求，整套装置无复杂运动部件，运行过程无额外能耗，仅依靠进水的初始压头即可完成全部旋流分离与过滤过程，长期运行稳定性强，故障率极低。
