泳池循环水预处理砂滤装置结构设计

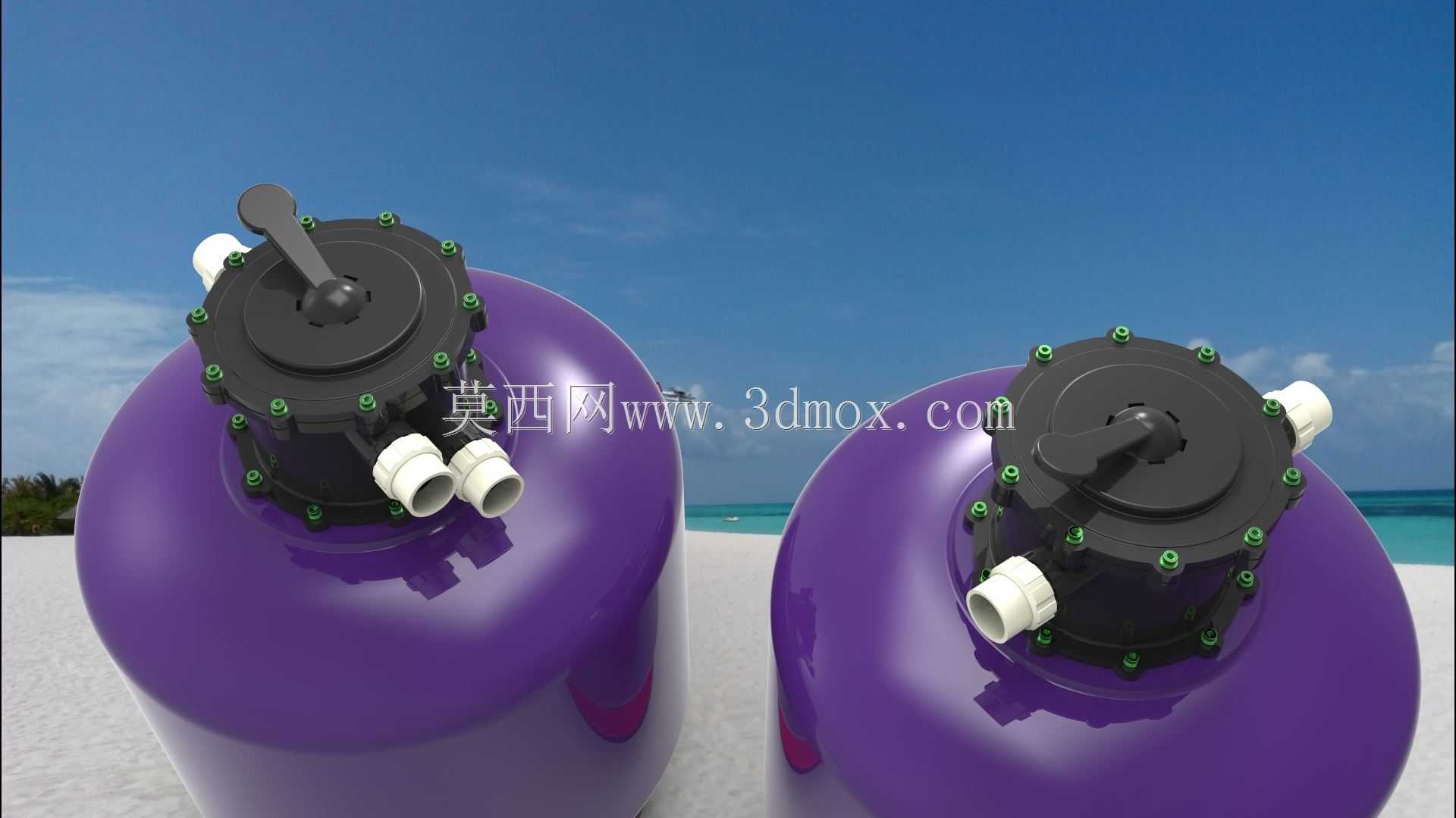

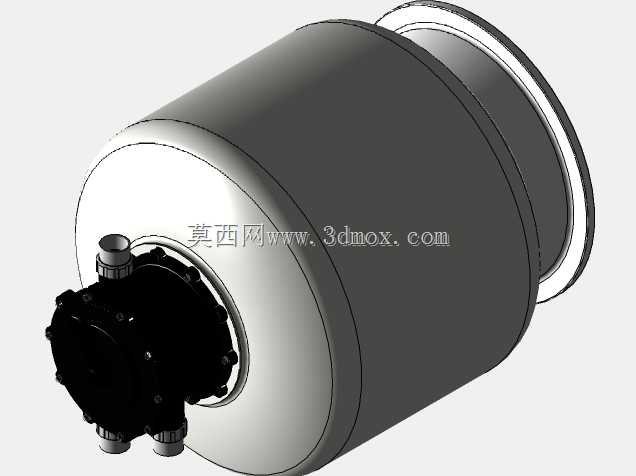

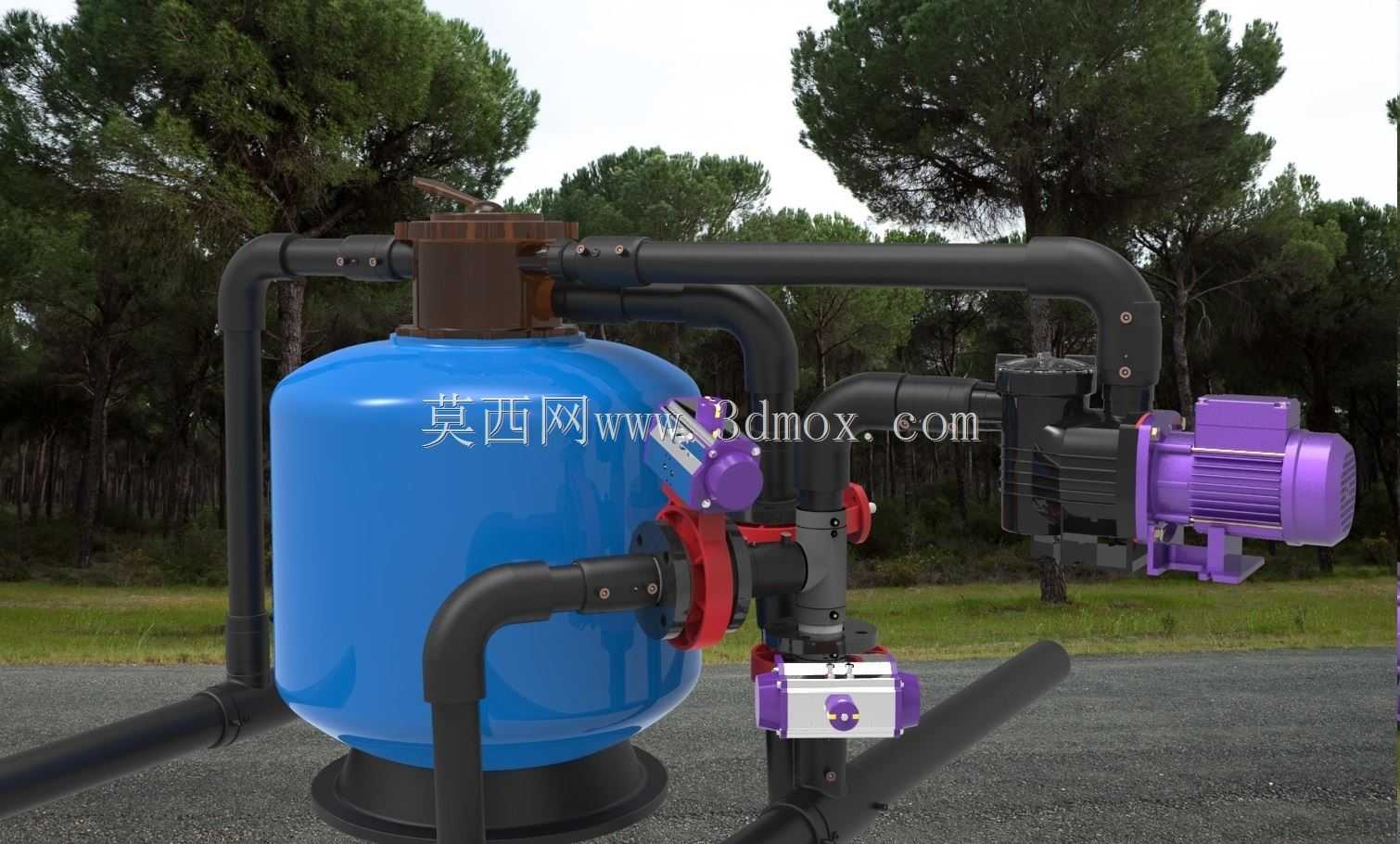

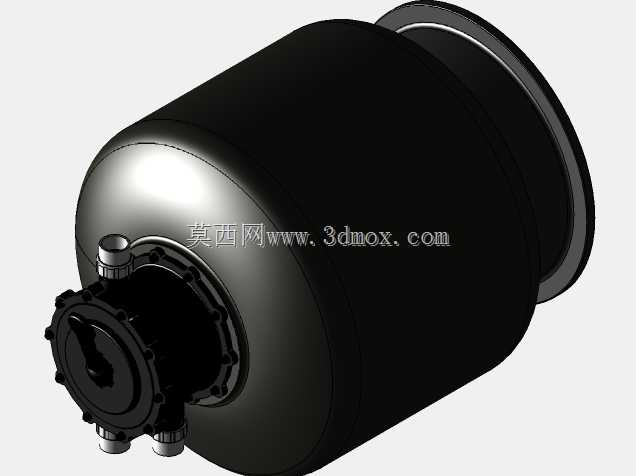

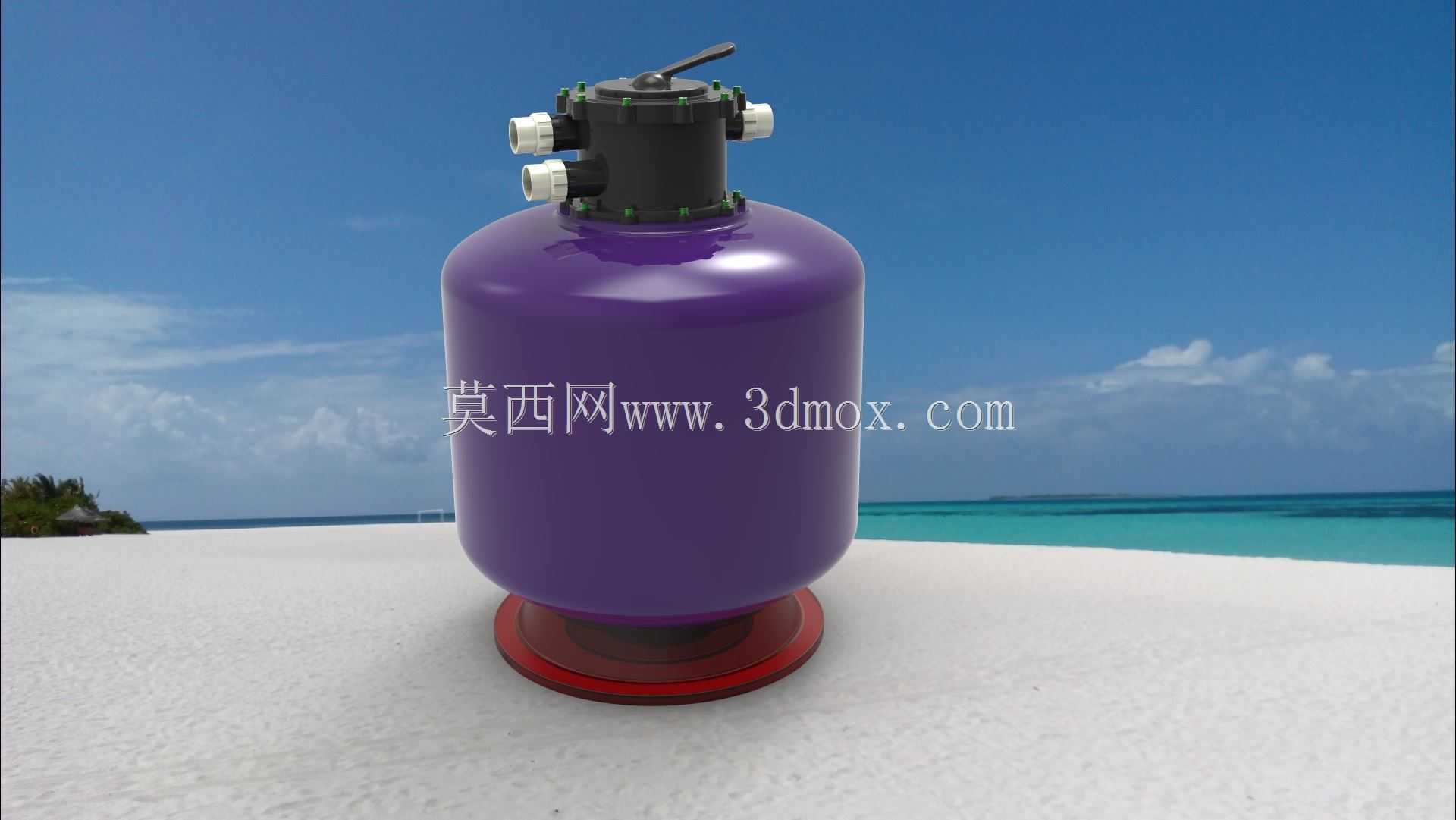

这款砂滤装置主要面向泳池水循环、小型景观水体净化、农业灌溉前置水处理等应用场景，作为水处理链路的前置预处理单元，承担拦截水体中悬浮泥沙、毛发、大颗粒杂质的核心作用，避免后续管路、水泵及精密处理单元被大粒径杂质堵塞磨损，保障整套水处理系统长期稳定运行。设备采用承压式罐体作为核心过滤载体，罐体选用圆弧过渡的立式椭球形结构，相比直筒方型结构承压能力更强，可适配常规循环水系统的工作压力，同时圆弧内壁无清洁死角，反冲洗阶段水流可均匀冲刷罐内滤料层，避免滤料板结、杂质残留的问题。罐体外部的管路系统采用多通阀组集成设计，将正常过滤、反冲洗、排污等功能的流道整合在同一阀组模块上，无需额外搭建分散的管路切换结构，既缩减了设备整体的安装占用空间，也降低了现场管路拼接的泄漏风险。配套的动力单元与阀组直接对接安装，进水、出水、排污接口均预留标准法兰连接位，安装时可直接对接现场循环水管路，无需额外定制转接配件。设计阶段充分考虑民用商用场景的安装边界，罐体底部设置加宽支撑底座，可直接固定在水平硬化地面上，无需额外浇筑复杂的安装基座，整体设备的外接管路接口高度统一在同一水平区间，适配常规泳池设备间的管路排布高度，避免现场施工时出现管路弯折、强行对接的问题。设备的功能设计围绕操作便捷性展开，顶部设置检修及滤料填装口，日常补充或更换滤料时无需拆解整体管路，阀组的操作手柄带有明确的档位标识，运维人员无需专业培训即可完成过滤、反冲洗、排污的档位切换。反冲洗流程设计时充分优化了流道方向，切换至反冲洗档位后，水流可从滤层底部向上均匀冲刷，将拦截在滤料间隙的杂质通过排污口彻底排出，恢复滤料的过滤能力，无需频繁更换滤料即可长期维持稳定的过滤精度。整套设备的结构布局充分考虑运维便利性，所有易损的密封件、阀组组件均布置在设备外侧，无需挪动罐体即可完成密封件更换、阀组检修等日常维护操作，管路的弯折处均采用大弧度弯头设计，降低水流阻力的同时，也避免了杂质在管路拐角处沉积堵塞的问题，适配长期连续运行的水处理场景需求。
