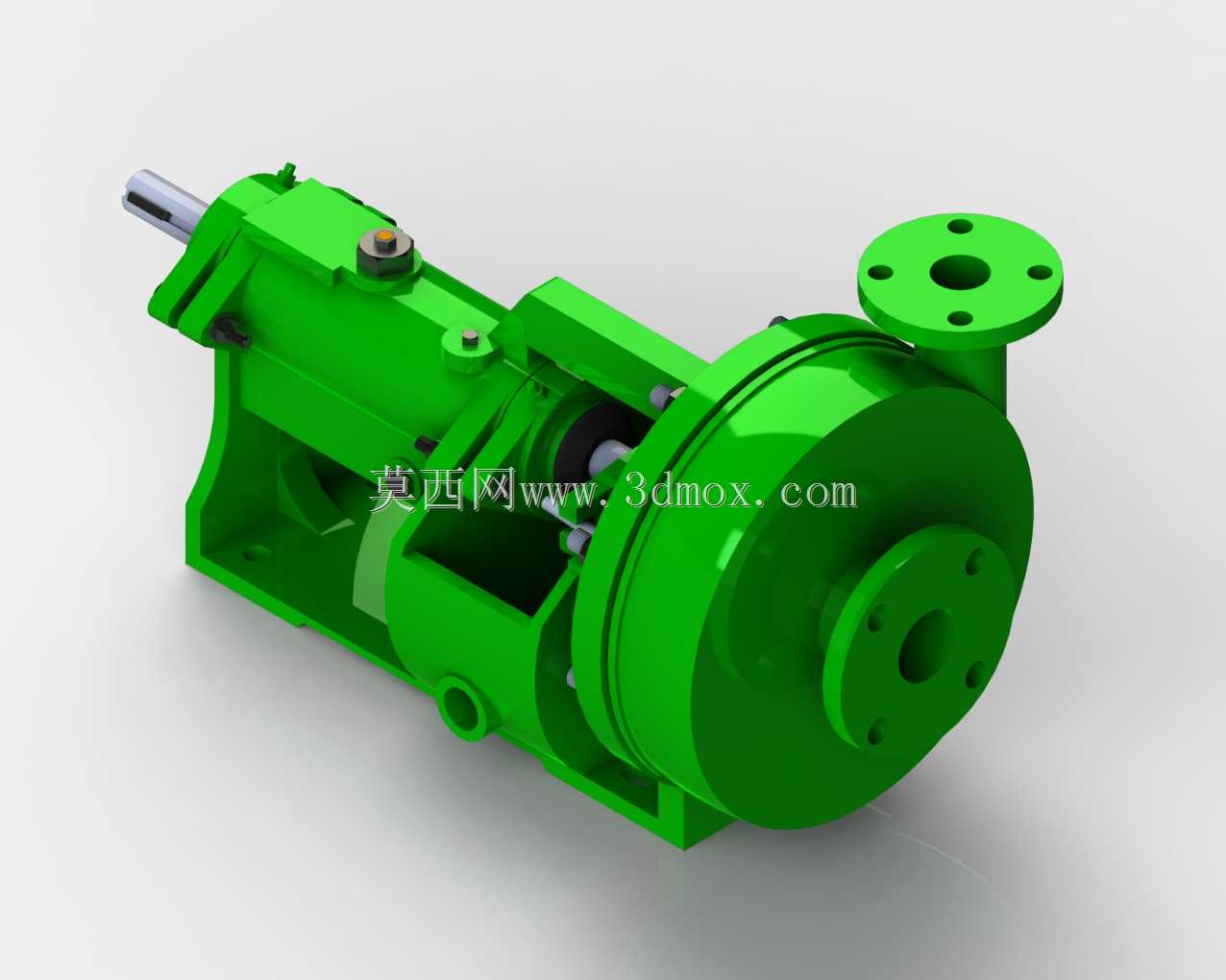

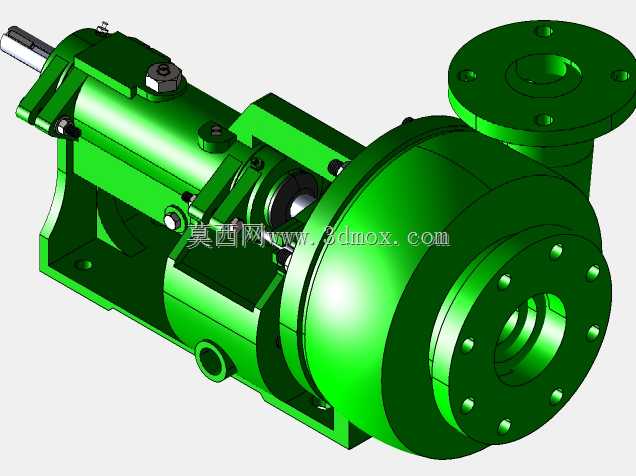

小型卧式单级离心泵结构设计

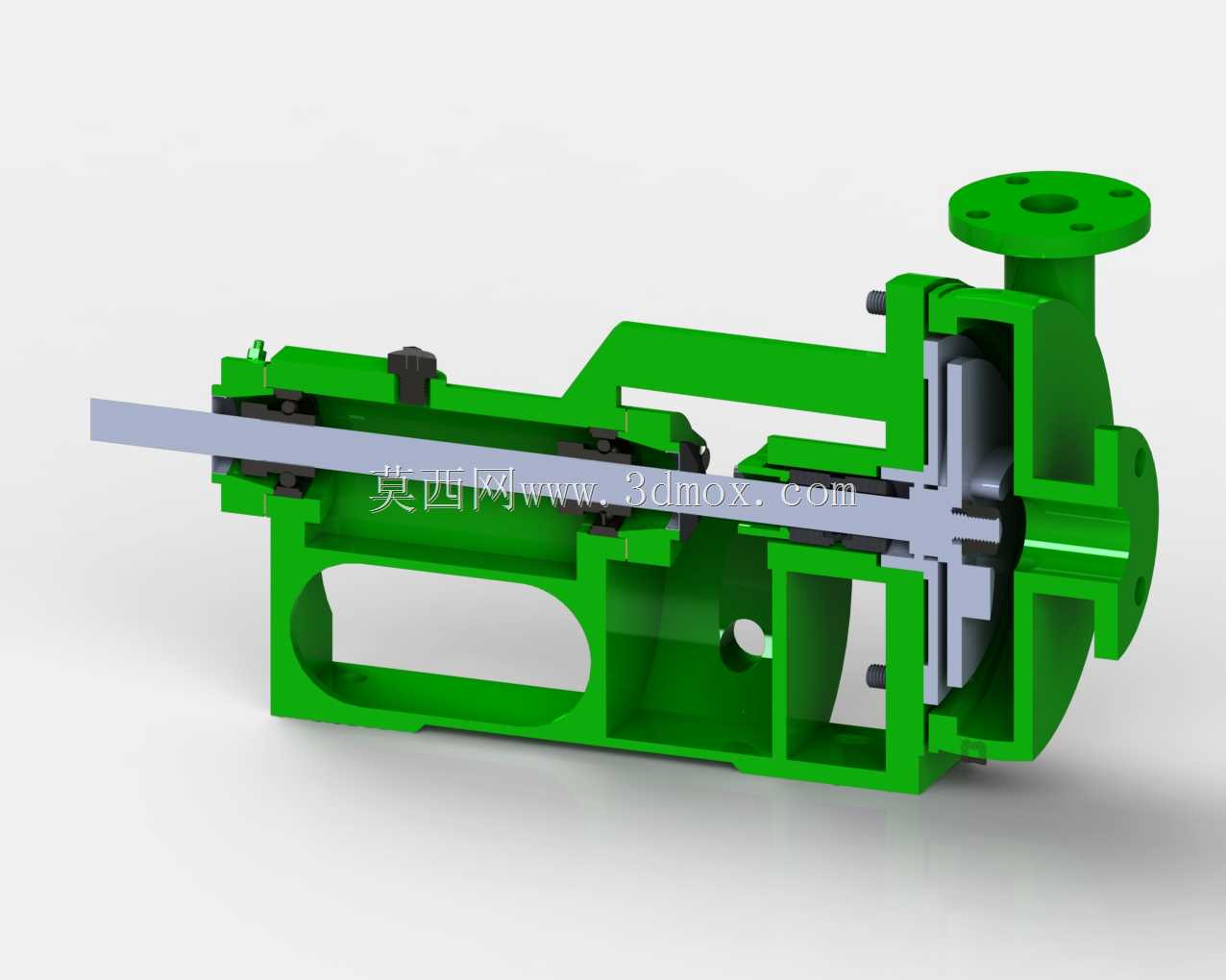

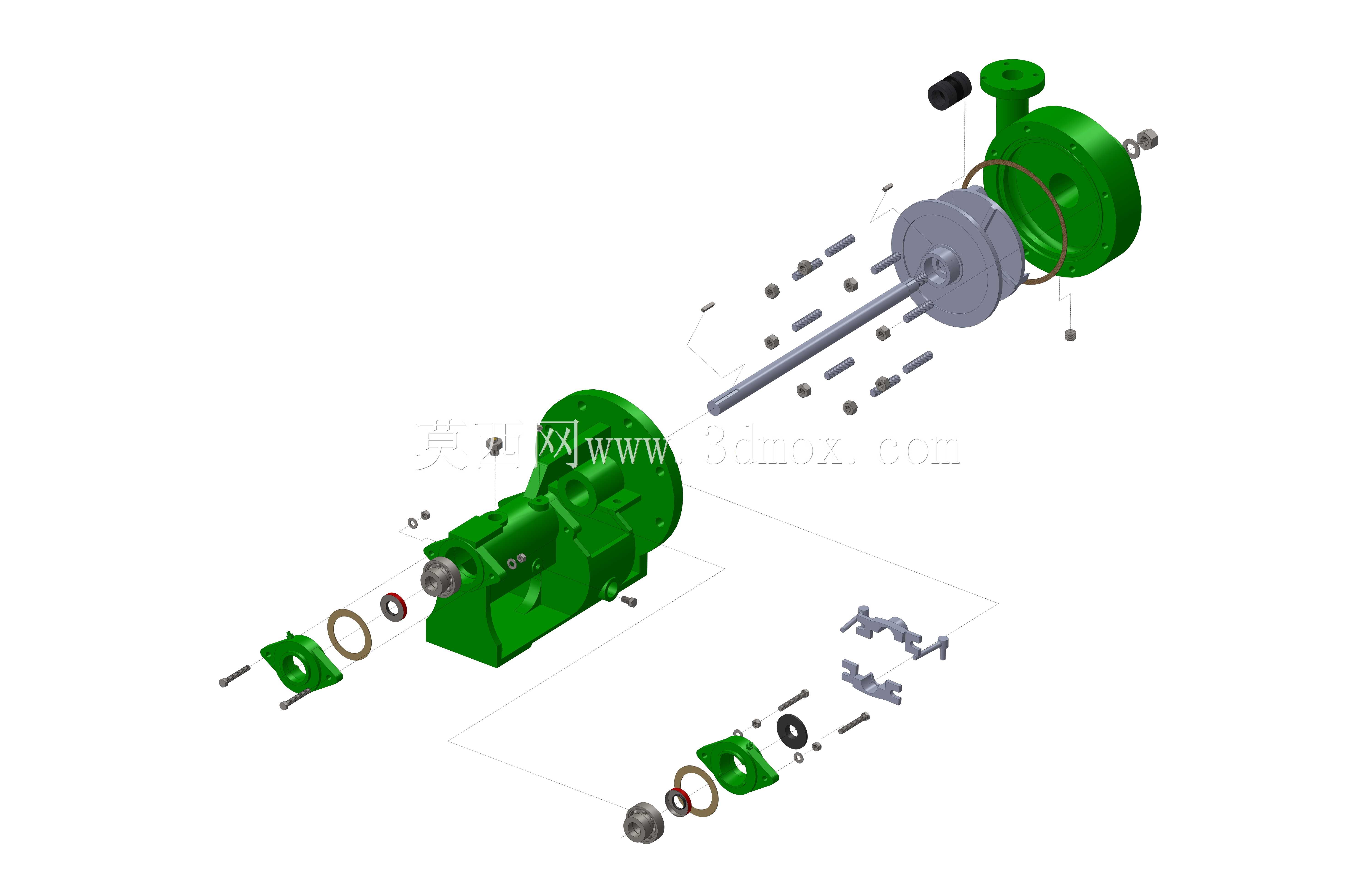

这款小型卧式离心泵主要面向小流量流体输送场景设计，可广泛应用于小型污水处理站的废水提升、矿山选矿车间的细颗粒泥浆输送、小型农田灌溉的清水泵送、化工小试生产线的腐蚀性介质输送等场景，能够适配低扬程、小流量的流体输送需求，解决狭小安装空间内的流体转运问题，尤其适合管路通径较小的配套系统使用，可直接对接小口径工艺管路完成介质输送作业。从实际用途来看，该泵可输送含有细小固体颗粒的泥浆、工业废水、常温清水等介质，过流部件做了加厚耐磨设计，能够耐受低浓度磨蚀性介质的长期冲刷，避免短时间内出现叶轮磨穿、泵壳泄漏的问题，可在连续运行工况下保持稳定的输送效率，降低日常运维的更换频次。在功能特性上，该泵采用单级悬臂式结构设计，轴向入口径向出口的流道布局能够减少流体转向带来的水力损失，提升泵送效率；配套的密封结构可根据输送介质特性更换填料密封或机械密封，适配不同介质的密封需求，防止输送过程中出现介质泄漏；泵脚采用一体式铸造支撑结构，运行时的振动幅度更小，无需额外做厚重的混凝土基础即可稳定运行，降低现场安装的基础施工成本。从设计思路来看，这款泵在开发阶段就瞄准小通径管路的适配需求，设计了三种不同规格的泵腔适配结构，能够直接对接2×1-1/2规格的通用管路法兰，无需额外加装变径接头即可完成管路连接，减少了管路安装的配件成本与流道阻力；整体结构采用模块化拆分设计，叶轮、轴套、密封件等易损件均可快速拆卸更换，日常维护时无需拆解整个泵体与管路连接，大幅缩短运维停机时间；泵轴采用加粗设计，提升了轴系的刚性，减少运行时的轴端挠度，延长密封件与轴承的使用寿命。在外形尺寸与安装边界上，该泵整体结构紧凑，轴向长度与径向宽度均控制在小尺寸范围内，可安装在空间狭小的设备夹层、移动泵车、小型集成化水处理设备内部，安装时只需固定泵脚的四个安装孔位即可完成定位，进出口法兰采用标准法兰尺寸设计，对接管路时无需现场重新加工法兰接口，能够大幅缩短现场安装的施工周期；泵的轴伸端采用标准轴径设计，可直接配套标准规格的联轴器或皮带轮，适配不同功率的驱动电机，用户可根据实际输送的扬程流量需求灵活选配动力单元，无需对泵体结构做额外改造即可适配不同的工况需求。
