花瓶式桥梁桥墩成型钢模板结构

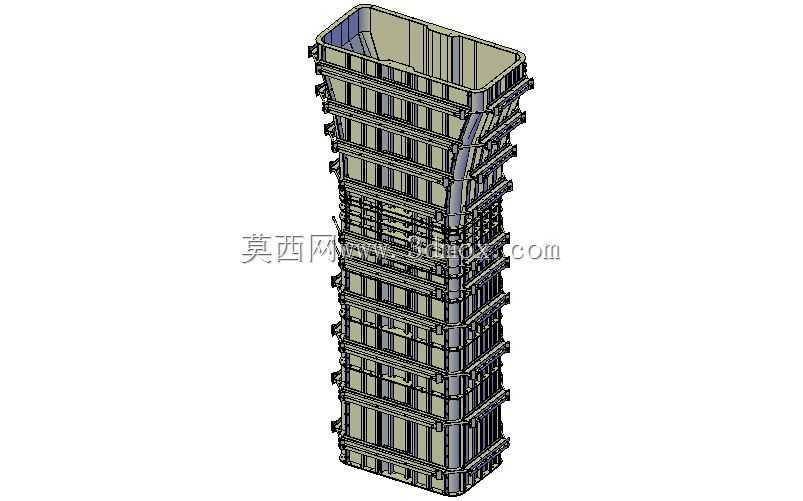

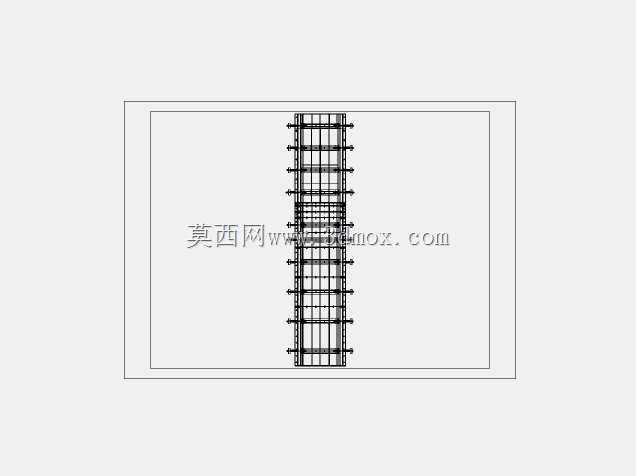

该结构为适配花瓶式异形桥梁墩柱的现浇混凝土成型模板，主要应用于城市高架、跨线桥梁、市政道路桥梁的下部结构施工场景，是桥梁墩柱现场浇筑作业的核心成型工装，直接决定混凝土墩柱的外形精度、表面质量与施工效率。在实际桥梁施工流程中，这类模板承担着混凝土浇筑过程中的侧向承压、外形约束、表面成型作用，待墩柱混凝土达到设计强度后即可拆除周转，适配多项目同规格墩柱的施工需求，相比传统木模板具备更高的刚度、更优的成型精度与更长的周转使用寿命。从功能特性来看，该模板采用分节段模块化设计，整体沿墩柱高度方向拆分为多个独立节段，每一节段由面板、横纵肋、连接法兰、对拉固定位组成，面板直接与混凝土接触，采用平整钢板保证成型后墩柱表面光洁度，无需额外大量抹灰找平；横纵加劲肋沿模板周圈与高度方向交错布置，形成稳定的格构受力体系，能够承受混凝土浇筑时的侧向压力与振捣作业产生的动荷载，避免模板出现鼓胀、变形、漏浆等问题，保证墩柱的线形顺直与尺寸准确。设计过程中充分结合花瓶墩的外形特点，下部为等截面矩形段、上部为向外扩口的渐变段，模板对应位置做了精准的曲面过渡处理，保证扩口段的线形流畅，完全匹配花瓶墩的设计轮廓；节段之间采用法兰螺栓连接，接缝处设置密封止浆结构，既能够保证现场拼装的效率，也能避免浇筑过程中水泥浆渗漏造成的墩柱表面麻面缺陷；模板周圈预留的对拉孔位配套对拉螺杆使用，能够平衡混凝土浇筑时的侧推力，同时配套的斜向支撑点位可在模板安装完成后调整垂直度，保证墩柱的安装精度符合施工规范要求。从安装边界来看，该模板适配的墩柱整体为竖向高耸结构，下部等截面段尺寸统一，上部扩口段的外扩角度与尺寸严格对应花瓶墩的设计参数，单节模板的重量适配现场常规起重设备的吊装能力，拼装时可从底部节段开始逐节向上对接，安装过程中无需复杂的定制工装，仅需配合常规螺栓紧固工具与测量仪器即可完成定位校准；模板的内轮廓完全贴合墩柱设计外形，安装完成后内部形成封闭的混凝土浇筑腔体，能够保证浇筑完成的墩柱从底部到顶部的线形顺滑过渡，尤其是上部扩口位置的曲面精度，完全满足桥梁下部结构的外观与受力要求。
