16吨低净空电动葫芦起重设备结构

　　在厂房层高受限、起重作业净空余量不足的生产车间、仓储库区场景中，常规电动葫芦因自身结构高度占用过多垂直空间，往往无法满足额定起升高度的作业需求，这款16吨低净空电动葫芦正是针对这类受限空间的重载吊装需求开发的专用起重执行部件。它的额定起重量覆盖16吨级重载作业工况，设计起升高度可达12米，工作级别设定为A5，能够适配中等载荷频次、常规作业强度的通用起重场景，可作为单梁起重机、双梁起重机的配套起升执行单元，也可单独挂载于固定工字梁轨道完成定点区域的重载吊装、设备移位、物料转运作业。

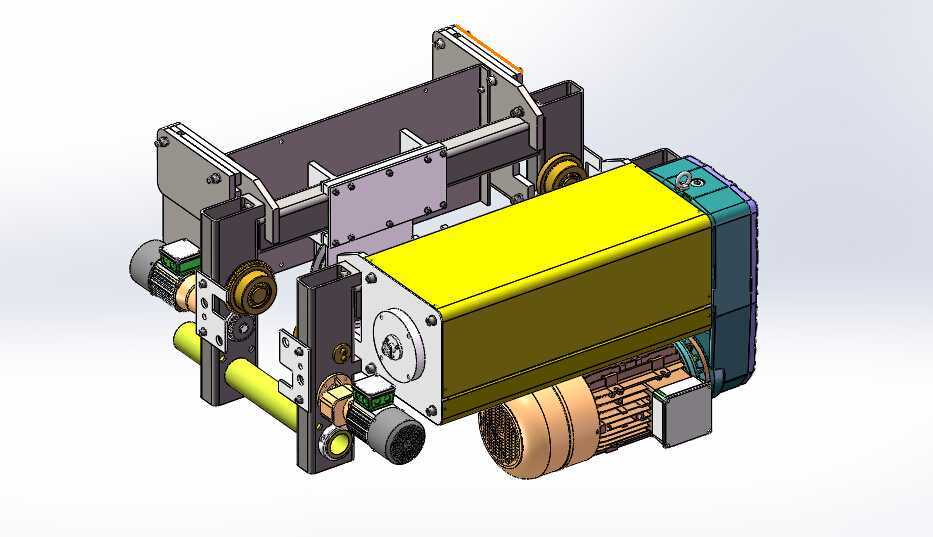

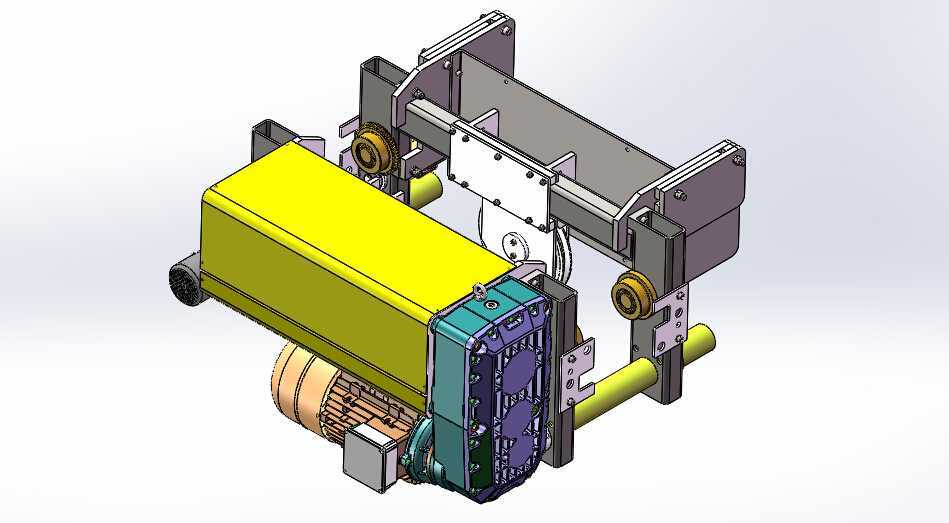

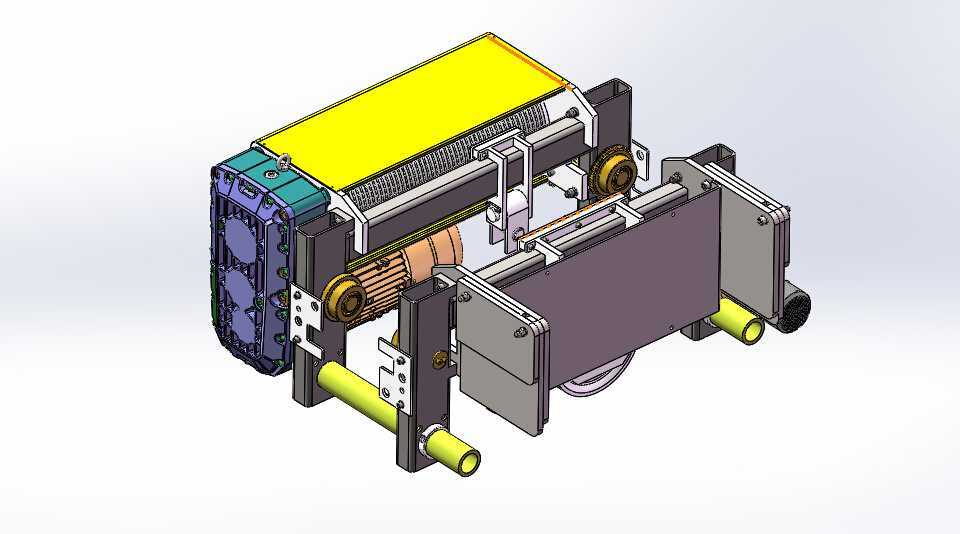

　　从结构设计逻辑来看，这款设备采用了紧凑化的布局思路，将起升驱动电机、减速机构、卷筒组件、运行小车的安装位置做了同轴度优化与空间叠合设计，最大程度压缩了设备自身的结构高度，相比同吨位普通电动葫芦，可有效降低吊钩最高点至轨道梁底面的距离，在相同厂房层高条件下能获得更大的有效起升行程，避免因净空不足导致的吊装高度受限问题。起升机构采用集成式三合一驱动结构，将制动、减速、电机功能做了一体化集成设计，省去了传统分体式结构的多余连接法兰与传动冗余部件，既提升了传动效率，也减少了故障点，同时让整体结构的重心更贴近运行轨道中心线，降低了运行过程中的偏摆力矩，提升了重载运行时的稳定性。

　　从安装边界与尺寸适配角度，这款电动葫芦的运行小车采用可调式轮距设计，可适配一定范围宽度的工字钢、H型钢轨道，安装时无需对现有厂房轨道做大规模改造，仅需根据实际轨道截面尺寸调整车轮组的安装间距即可完成挂载。设备的卷筒部分采用大直径折线绳槽设计，配合多层缠绕的钢丝绳排布结构，在保证12米起升容绳量的前提下，缩短了卷筒自身的轴向长度，让设备整体横向尺寸更紧凑，可在跨度较小、运行空间狭窄的厂房轨道上使用，避免与厂房立柱、侧边附属设备发生干涉。设备的电气控制模块采用侧挂式安装布局，与起升驱动主体做了物理分隔，既方便日常检修时的接线与元器件更换，也能避免起升机构运行时的振动直接传递到电气元件上，延长电气部件的使用寿命。

　　在实际功能实现上，这款电动葫芦除了基础的重载起升、下降动作外，配套的运行小车可沿轨道做水平方向的往复移动，覆盖轨道沿线的作业范围，起升机构内置的常闭式制动器可在断电状态下自动锁止起升轴，避免吊重下滑，保障重载作业的安全性。设备的吊钩组采用滑轮组倍率匹配设计，配合16吨的额定起重量，可将钢丝绳单绳载荷控制在合理范围内，降低钢丝绳的磨损速率，延长易损件更换周期。从结构细节来看，设备的机架部分采用钢板焊接后去应力加工的工艺制作，各安装面的形位公差经过精加工处理，保证电机、减速器、车轮组、卷筒等部件的安装同轴度与平行度，避免因安装偏差导致的传动卡滞、部件偏磨问题。卷筒两侧的导绳装置采用耐磨金属材质制作，可在钢丝绳收放过程中自动规整排绳，避免钢丝绳乱绳、咬绳问题，提升钢丝绳使用过程中的安全性。

　　针对日常运维的需求，这款设备的各润滑点、易损件检查位置都做了外露式设计，日常巡检时无需拆解主体结构即可完成制动器间隙检查、润滑油位观察、钢丝绳磨损状态排查等常规维护操作，降低了运维的时间成本。设备的整体布局充分考虑了工业现场的复杂工况，所有外露传动部件都设置了对应的防护结构，避免车间内的粉尘、碎屑进入传动副造成异常磨损，同时防护结构采用快拆式连接设计，需要检修传动部件时可快速拆卸，不会过多占用停机维护时间。在重载作业场景下，这款低净空电动葫芦的结构刚性经过针对性强化，各承载部件的受力路径经过优化，起吊16吨额定载荷时，机架的变形量控制在允许范围内，不会因结构变形导致传动部件卡滞、轨道车轮啃轨等问题，可长期稳定支撑车间内的重型设备安装、重型工件转运、仓储重型货物堆垛等作业需求。
