桥式起重机行走轮组装配结构

　　作为起重设备行走系统的核心承载部件，该轮组结构直接决定了整机沿轨道运行的平顺性与承载可靠性，在桥式起重机、门式起重机、港口门座起重机等各类轨行式起重设备的大车、小车行走机构中都有广泛应用，日常作业中需要承受整机自重加上额定起升载荷带来的垂直压力，同时还要传递行走驱动的扭矩、承受启动制动时的纵向冲击力，以及设备偏斜运行时产生的水平侧向力，工况载荷条件相对复杂。

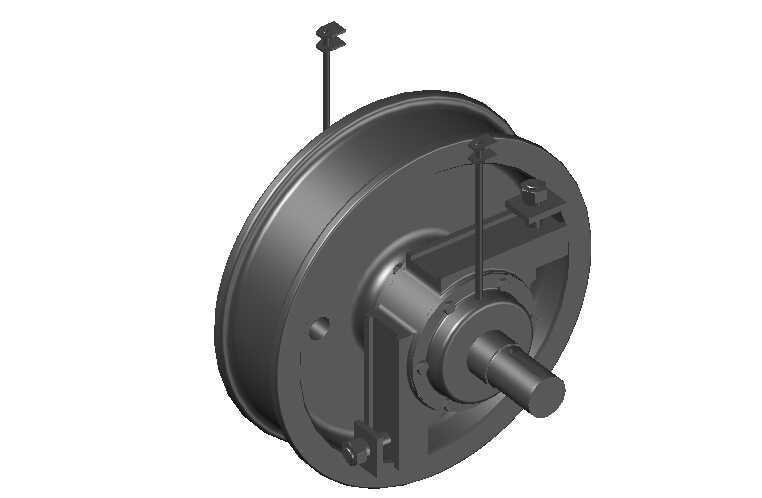

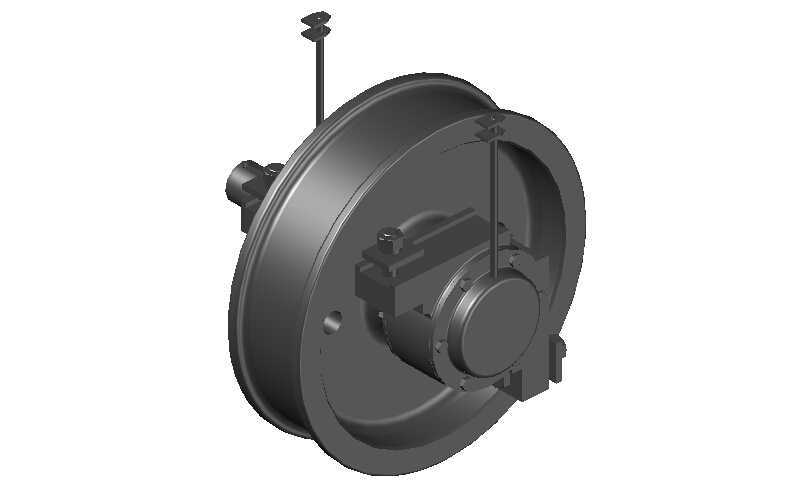

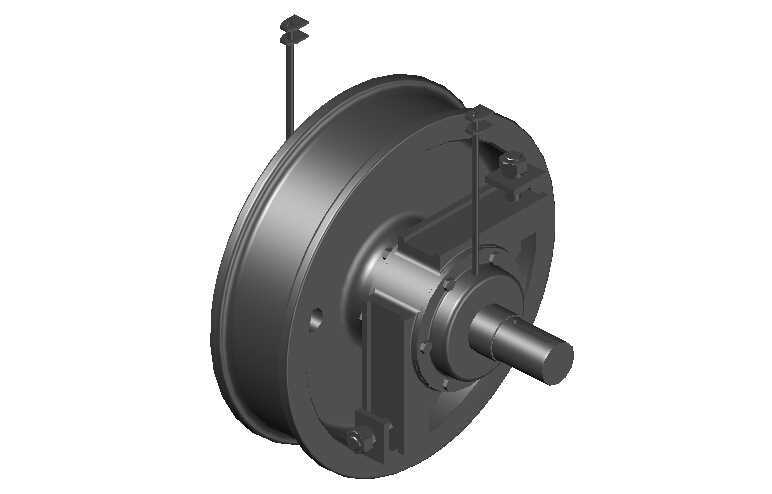

　　从结构设计逻辑来看，该轮组采用了典型的角型轴承箱装配形式，车轮本体选用合金铸钢材料锻造加工，轮缘踏面经过表面淬火处理，硬度控制在HB300-380区间，淬硬层深度不小于15mm，能够有效抵抗长期与钢轨接触带来的接触疲劳磨损，同时避免重载下出现踏面压溃、剥落的失效问题。车轮采用双轮缘结构设计，轮缘高度、厚度以及踏面锥度都严格匹配常用的QU系列起重钢轨，轮缘内侧预留了合理的间隙，既能够在设备运行出现小幅偏斜时起到导向防脱轨的作用，又不会因为间隙过小导致轮缘与钢轨侧面出现持续啃轨的异常磨损问题。

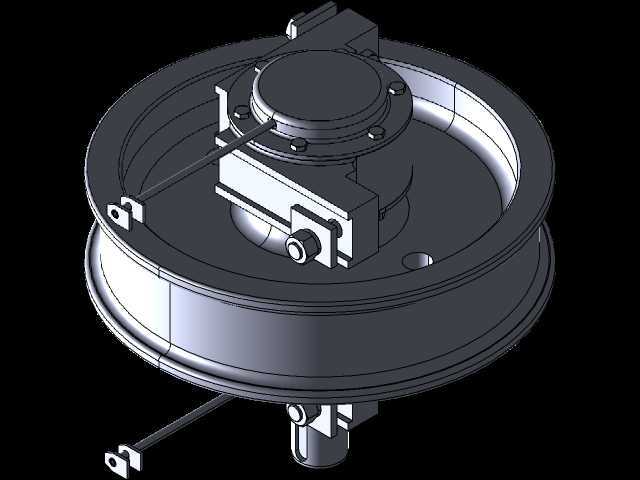

　　轴承箱部分采用剖分式角型座结构，通过螺栓与端梁、小车架的安装支座直接连接，这种结构的优势在于安装调整十分便捷，现场装配时可以通过在轴承箱与支座之间增减调整垫片的方式，精准调整车轮的垂直度、水平偏斜量，以及同一侧轨道上多个车轮的同位差，确保所有车轮的踏面都能与钢轨顶面均匀接触，避免出现局部轮压过大的问题。轴承配置上选用了双列调心滚子轴承，能够同时承受较大的径向载荷与一定的轴向载荷，同时调心性能可以补偿安装过程中出现的少量同轴度误差，以及设备承载后结构变形带来的轴承不对中问题，延长轴承的实际使用寿命。轴承端盖上设置了配套的密封结构与注油通道，日常维护时可以直接通过注油嘴补充润滑脂，密封结构能够有效阻挡现场的粉尘、水汽进入轴承腔内部，避免润滑脂污染失效。

　　安装边界方面，该轮组的轴端预留了与驱动装置连接的接口，既可以匹配集中驱动的长传动轴结构，也可以适配分别驱动的减速电机输出轴连接需求，安装支座的连接孔位尺寸、车轮的计算轮压、最大运行速度都覆盖了中小吨位起重设备的常用参数范围，轮组的中心高、轴承箱连接尺寸都符合通用起重配件的互换性要求，现场更换备件时不需要对端梁结构做额外加工，能够大幅缩短设备停机维护的时间。

　　设计过程中还充分考虑了实际运行中的缓冲需求，轮组周边预留了缓冲器的安装位置，当设备运行到轨道端部限位位置时，能够通过缓冲器吸收碰撞冲击能量，避免刚性碰撞对轮组以及整机结构造成损伤。同时轮组的转动部件都做了圆滑过渡处理，没有突出的尖锐棱角，既能够避免运行过程中刮碰周边附属构件，也能减少现场检修时的安全隐患。从受力路径来看，整机载荷通过端梁支座传递到轴承箱，再通过轴承传递到车轮轴，最终均匀分布到车轮踏面与钢轨的接触面上，整个传力路径简洁直接，没有多余的传力环节，能够有效降低结构应力集中的风险，在额定载荷下的静强度安全系数、疲劳强度安全系数都满足起重设备设计规范的要求，能够适应冶金车间、货场、港口码头等多种不同作业环境下的长期重载使用需求。
