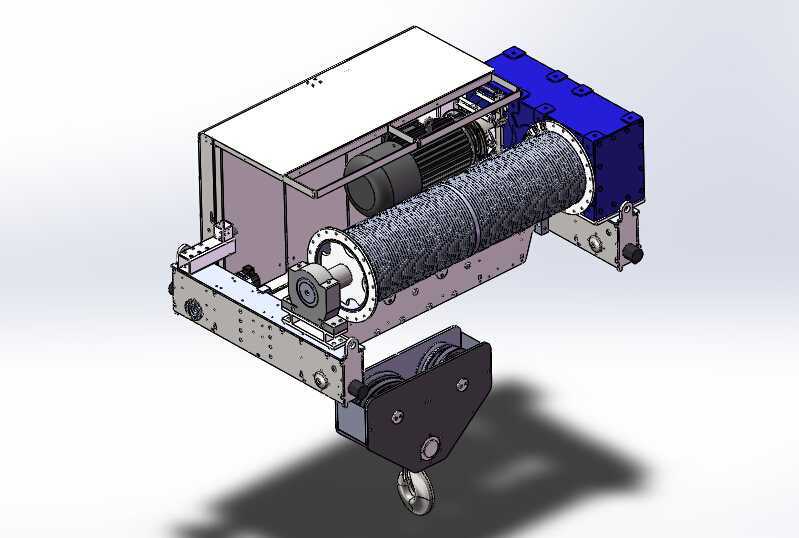

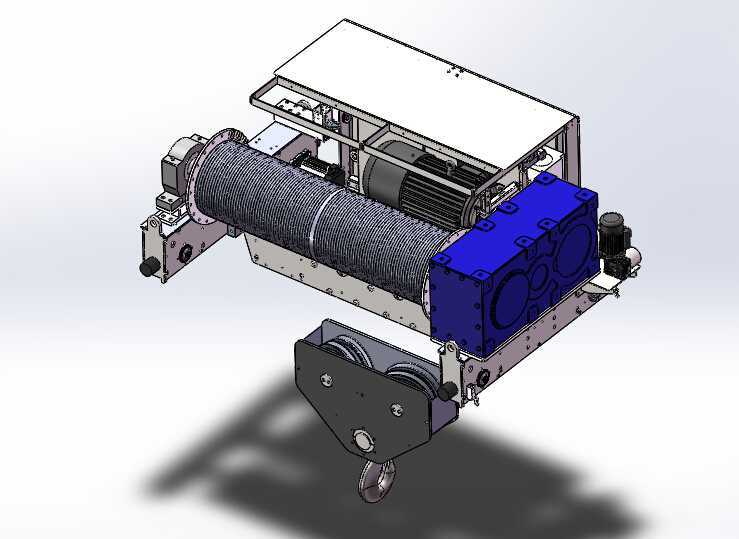

桥式起重机20吨吊钩起重小车结构设计

　　这款20吨级起重小车是桥式起重机的核心作业执行单元，主要适配室内工业厂房、仓储库区、重型加工车间的固定跨距桥式起重机使用，承担工位间重型工件、成品件、原材料的垂直起升与沿主梁方向的水平输送作业，匹配A5工作级别的使用需求，可应对中等频次、中等载荷冲击的日常生产吊运场景，覆盖机械制造、冶金辅助、仓储物流、重型装配等多个领域的常规起重作业需求。从结构布局来看，整套小车采用模块化集成设计思路，将起升驱动机构、减速传动单元、卷筒缠绕系统、吊钩滑轮组、小车行走机构、机架安装底座整合为一体式总成，无需现场拆分组装，整体可直接吊装至桥式起重机主梁的行走轨道上完成对接安装，大幅缩短现场设备调试的周期。起升单元采用大直径多层缠绕卷筒设计，

　　卷筒表面加工有标准绳槽，可保证钢丝绳在全程起升高度内排列整齐，避免出现乱绳、咬绳的问题，延长钢丝绳的实际使用寿命；卷筒一端通过联轴器与硬齿面减速箱连接，减速箱输入端匹配驱动电机，同时集成有制动单元，可在起升动作停止时快速锁止传动链，避免载荷出现溜钩下坠的安全隐患。减速箱采用箱体式集成结构，内部传动齿轮经过硬化处理，可承受20吨额定载荷下的传动扭矩冲击，箱体本身作为承载结构的一部分直接固定在小车机架上，减少额外的连接支撑部件，压缩整体安装空间。吊钩滑轮组采用多倍率滑轮设计，通过钢丝绳与卷筒形成省力传动回路，将电机输出的扭矩转化为足够的起升拉力，滑轮组下方配套的吊钩总成带有防脱棘爪结构，可避免吊装作业中吊具意外脱钩，

　　滑轮组的动滑轮与定滑轮均采用耐磨轴承支撑，转动阻力小，长时间作业下也不会出现卡滞问题。小车行走机构布置在机架两侧，匹配起重机主梁的轨道规格，行走轮采用踏面淬火处理，可承受小车自身重量加上额定起重量的总载荷，行走驱动采用独立驱动单元，保证小车沿主梁轨道行走时两侧同步，不会出现啃轨、偏斜的问题。在设计过程中，充分考虑了安装边界的适配性，整体机架的宽度尺寸严格匹配主流20吨桥式起重机的主梁腹板间距，卷筒的轴向长度对应额定起升高度下的钢丝绳缠绕长度需求，不会出现钢丝绳超出卷筒两端挡边的情况；各部件的检修位置预留了足够的操作空间，日常检查制动片磨损、钢丝绳状态、润滑点注油时无需拆解过多外围结构，降低后期运维的难度。整套机构的重心经过精准配平，

　　起升载荷作用线与小车机架的中心基本重合，避免行走过程中出现偏载导致的轮压不均问题，保证作业过程的运行平稳性。从实际作业场景来看，这款起重小车可适配单梁或双梁桥式起重机的安装要求，在20吨额定载荷范围内可完成模具吊装、重型零部件转序、钢材装卸、设备安装检修等多种作业任务，起升过程的速度匹配常规生产作业节奏，不会因速度过快导致载荷摆动过大，也不会因速度过慢影响作业效率。传动系统的密封结构可适应厂房内多粉尘、少量油污的作业环境，无需额外加装复杂的防护外壳即可长期稳定运行，各连接部位均采用高强度螺栓紧固，可承受作业过程中启动、制动带来的瞬时冲击载荷，避免连接松动引发的安全问题。滑轮组的钢丝绳穿绕方式经过优化，可保证吊钩在最低起升位置时，卷筒上仍保留足够的安全圈数，防止钢丝绳拉脱；在最高起升位置时，吊钩滑轮组与小车机架底部预留有足够的安全距离，避免冲顶事故的发生。小车的供电、控制线路沿机架侧面的走线槽布置，线路与运动部件之间留有足够的安全间隙，不会出现运行过程中线路被拉扯、磨损的问题，整体结构紧凑，在满足额定起重能力的前提下尽可能压缩自身高度，可有效降低起重机对厂房净空高度的要求，适配更多老旧厂房的改造升级需求。
