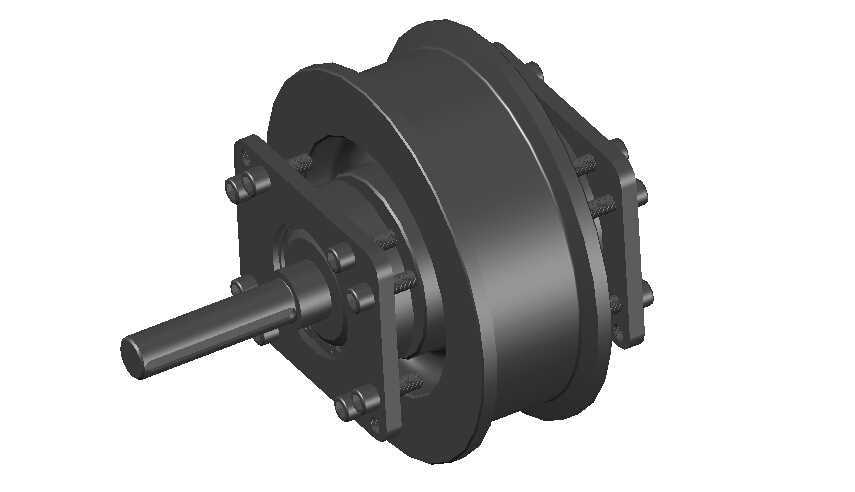

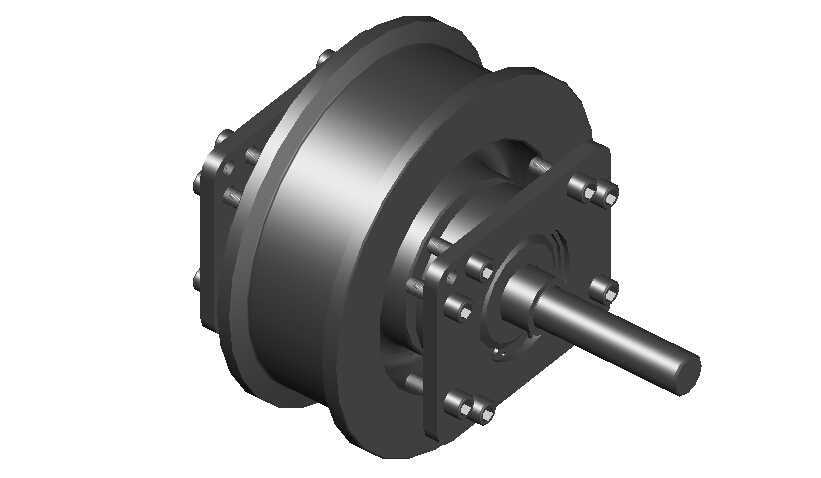

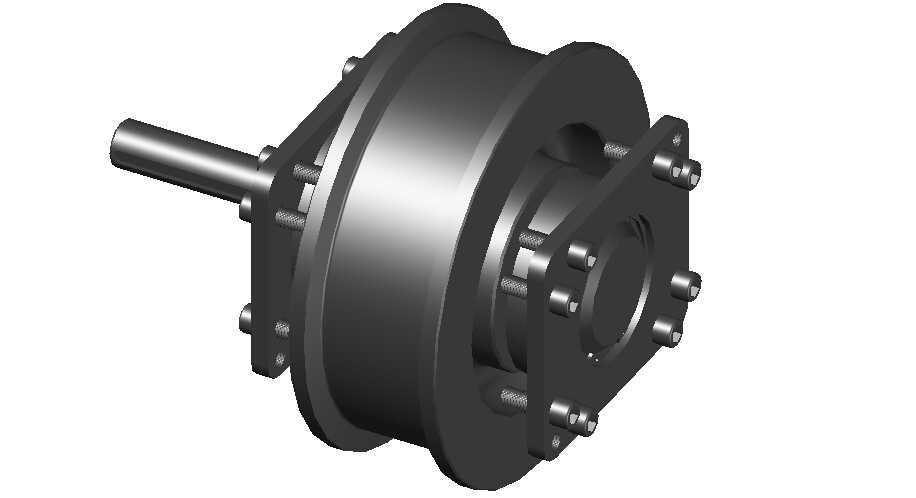

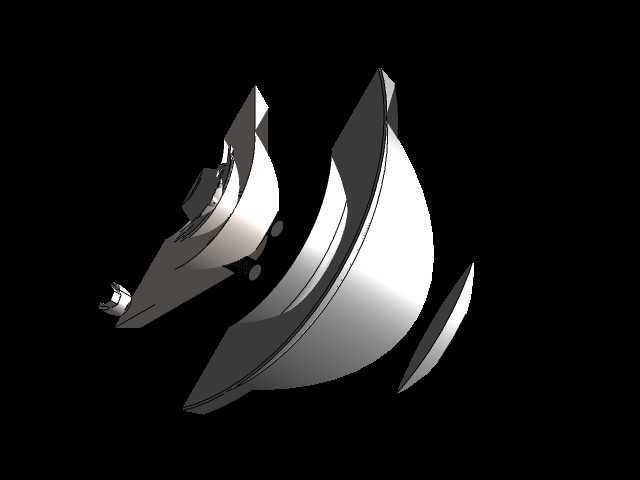

桥式起重机的行走轮组是整机沿厂房轨道纵向移动的核心承载部件,直接决定了大车运行机构的负载传递效率与运行平稳性,在车间物料转运、重型工件吊装移位、仓储库区重型货物调度等场景中,轮组的结构可靠性直接影响整机的作业安全与使用寿命。这套轮组采用轮体与轴承座集成式的结构设计,区别于传统分体式车轮组需要额外配置轴承座、端盖、密封组件的零散装配形式,将轮毂、轴承安装腔、连接法兰整合为一体式铸钢基体,减少了装配环节的配合公差累积,也降低了现场维护时的零件拆装难度。从结构布局来看,轮缘采用双轮缘设计,踏面经过中频淬火处理,硬度范围控制在HB300-380之间,淬硬层深度不低于20mm,能够承受长期与钢轨接触带来的滚动摩擦与接触应力,
避免长期运行后踏面出现点蚀、剥落等失效问题;轮缘的高度与厚度匹配常用的QU70、QU80起重机钢轨参数,运行时能够自动纠偏,防止轮体脱轨,即使在轨道安装存在少量直线度误差的工况下,也能通过轮缘与钢轨侧面的接触引导整机沿轨道平稳行进。轮组的动力输入端采用伸出轴结构,轴端加工有标准平键键槽,可直接与大车运行机构的减速机输出轴通过联轴器连接,也可根据传动布局需求加装开式齿轮,适配集中驱动或者分别驱动的大车运行方案;轴承安装腔内置两套调心滚子轴承,能够承受轮组传递的径向载荷与少量轴向载荷,同时补偿安装过程中轴承座与轴的少量同轴度误差,避免轴承出现偏磨问题;轴承腔外侧配置有多层密封结构,内侧采用骨架油封阻挡轴承润滑脂泄漏,外侧设置防尘挡圈,
阻挡车间环境中的金属切屑、粉尘、水汽进入轴承腔,延长润滑脂的更换周期,降低日常维护频次。连接法兰端均匀布置有高强度螺栓孔,可直接与起重机端梁的下翼缘安装面贴合定位,安装时不需要额外制作焊接支座,只需要通过铰制孔螺栓完成紧固即可保证轮组与端梁的连接刚性,安装面的定位止口与端梁上的定位孔配合,能够保证轮组踏面与轨道的垂直度偏差控制在允许范围内,避免运行时出现轮体啃轨的问题。从安装边界来看,轮组的轴向总尺寸匹配常用10-32吨桥式起重机端梁的截面宽度,伸出轴的中心高与标准大车运行减速机的输出轴中心高参数匹配,现场安装时不需要额外调整传动机构的安装位置,可直接完成装配替换;轮体的踏面直径经过优化,在满足轮压承载要求的前提下,
尽可能降低轮体自重,减少大车运行时的转动惯量,降低启动与制动过程中对传动系统的冲击载荷。设计过程中重点考虑了轮压的均匀分布,轮毂与轴的配合采用过盈配合加平键传动的形式,能够传递大车运行时的最大扭矩,避免长期正反转切换时出现轴与轮毂的相对转动;端盖采用螺栓紧固在轴承座外侧,既可以对轴承外圈进行轴向定位,也可以在维护时方便拆卸,不需要额外的拉马工具就能完成轴承的更换作业。在实际工况应用中,这类集成式车轮组相比传统分体式结构,装配工时能够缩短40%左右,同时因为集成式结构的密封性能更好,在多粉尘、高湿度的铸造车间、钢材预处理车间等恶劣工况下,轴承的使用寿命能够提升60%以上,减少了设备停机维护的时间。轮体的材质采用ZG50SiMn铸钢,经过正火处理后基体组织均匀,具备良好的强度与韧性,能够承受起重机启动、制动时的冲击载荷,即使在满载快速启停的工况下,也不会出现轮体开裂的问题;踏面的淬火层与基体结合牢固,不会出现淬硬层剥落的问题,长期运行后踏面的磨损量均匀,不需要频繁进行车削修复。
