桥式起重机走行轮组带轴装配结构

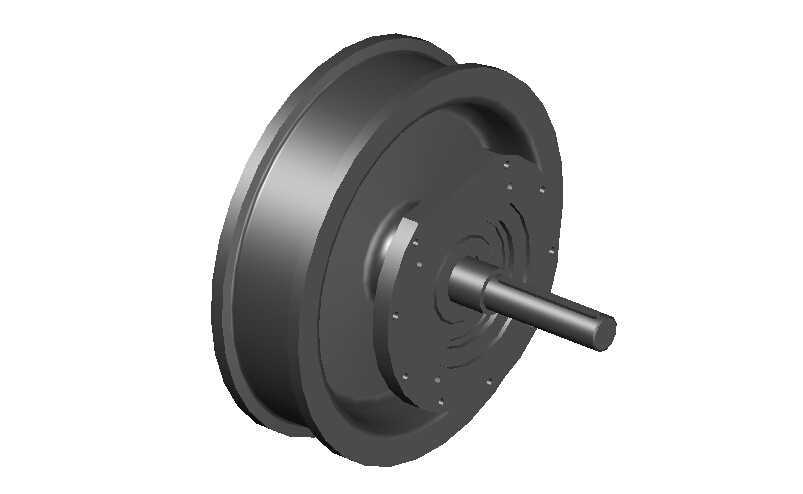

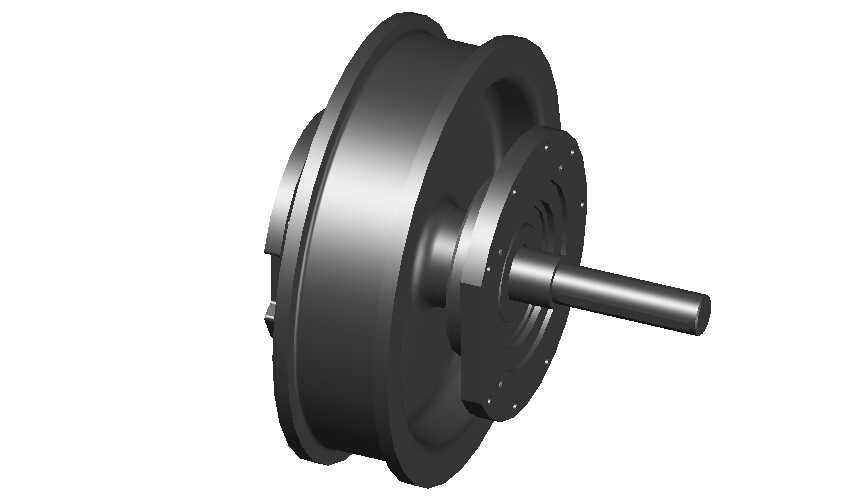

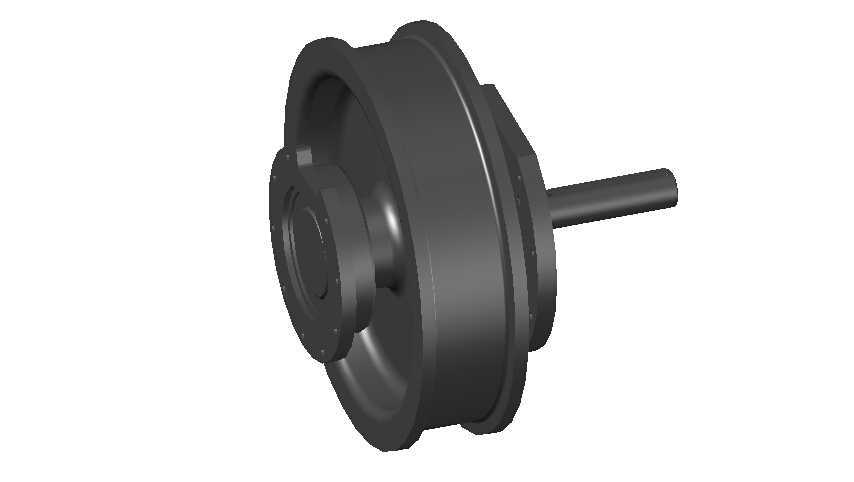

　　在桥式、门式起重机的大车与小车走行机构中，车轮组是直接承载整机自重与吊重载荷、将载荷传递至轨道同时实现设备沿轨道定向移动的核心受力部件，其结构可靠性直接决定起重设备的运行平稳性与作业安全冗余。这套轮组采用单轮缘整体锻造车轮结构，轮缘设置于轨道内侧，主要作用是防止设备运行过程中出现脱轨风险，轮缘高度与厚度按照通用桥式起重机轨道匹配要求设计，可适配QU系列起重钢轨以及普通铁路钢轨的安装间隙要求，轮缘与轨道侧面预留的单侧间隙控制在3-5mm区间，既可以避免正常直行时轮缘与轨道发生持续摩擦磨损，也能在设备出现小幅偏斜时提供导向纠偏的限位作用。车轮踏面采用锥面设计，锥度为1:10，这种设计可以在起重机走行过程中自动调整两侧轮组的运行线速度差，

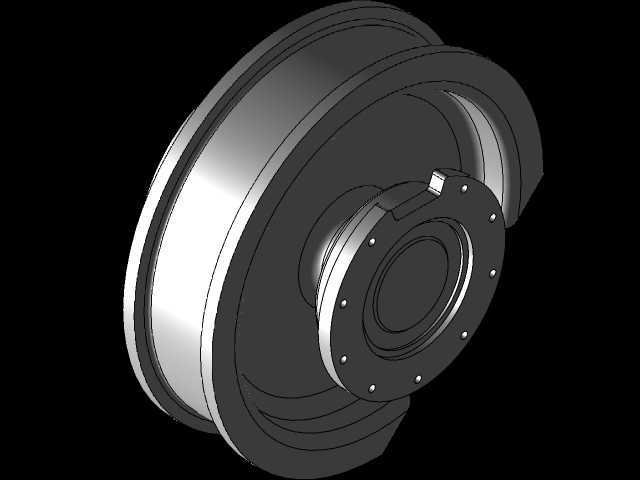

　　减少大车啃轨现象的发生，踏面表面经过中频淬火处理，硬化层深度控制在15-20mm区间，表面硬度达到HB300-380，能够承受重载下的接触应力，降低长期运行后的踏面压溃、点蚀失效概率。与车轮过盈配合装配的轮轴采用45号钢调质处理，轴身设置有台阶定位面，分别对应车轮轮毂内孔、轴承安装位以及轴端固定结构的安装基准，轴的伸出端用于连接减速机输出轴或者开式齿轮传动结构，传递走行驱动扭矩，轴上预留的键槽尺寸按照传递扭矩的大小匹配平键规格，确保扭矩传递过程中不会出现键连接压溃失效。车轮轮毂外侧设置有端盖安装法兰，法兰上均布的螺栓孔用于固定轴承端盖，实现轴承外圈的轴向定位，同时可以阻挡外部粉尘、水汽进入轴承腔内部，延长轴承的润滑维护周期。

　　在实际安装场景中，这套轮组需要装配在起重机端梁的角型轴承箱内，轴承箱的安装孔位与轮轴两端的轴承位尺寸匹配，安装时需要调整轮组的水平度与垂直度，确保车轮踏面与轨道顶面完全贴合，轮缘与轨道侧面的间隙两侧均匀，避免出现三条腿运行的问题。设计过程中需要重点校核轮轴的弯曲强度与疲劳强度，因为轮轴不仅要传递扭矩，还要承受垂直方向的重载载荷，属于弯扭复合受力状态，轴径的选取需要按照第三强度理论计算复合应力，同时考虑1.5倍以上的动载安全系数，应对起重机启动、制动时的冲击载荷。车轮的轮毂长度与轴的配合长度经过匹配计算，确保过盈配合的传力面积足够，不会在重载冲击下出现轮轴与轮毂相对转动的问题。轮组的整体宽度尺寸需要匹配端梁的腹板间距，

　　安装后轴端的传动连接部分需要与减速机输出轴保持同轴度误差在0.1mm以内，避免传动过程中出现附加径向力，加剧轴承与齿轮的磨损。在日常运维场景中，这类轮组的常见失效形式包括踏面磨损超限、轮缘磨薄、轴承损坏以及轴的疲劳裂纹，因此建模过程中对各个配合面的尺寸公差、形位公差都做了明确标注，比如车轮内孔与轴的配合采用H7/u6的过盈配合，轴承位与轴承内圈的配合采用k6公差，确保装配后的配合精度符合使用要求。不同于无轮缘车轮需要额外设置水平轮导向，这种单轮缘结构的轮组结构更简单，维护成本更低，广泛应用于室内厂房运行的桥式起重机以及货场使用的门式起重机走行机构中，能够覆盖5-50吨额定起重量的起重机走行需求，在设计时也考虑了不同轨道规格的适配性，通过调整踏面宽度与轮缘高度，可以快速适配不同型号的起重轨道，减少重复设计的工作量。
