起重机行走机构带轴车轮组结构设计

　　做起重设备行走端梁设计快十年，经手的车轮组方案少说也有几十套，这次的带轴车轮结构，是针对中小吨位桥式、门式起重机大车运行工况做的适配化设计，和市面上常见的分体式车轮、轴套装配结构有不少细节上的优化。先从实际应用场景说，这类车轮主要用在10t及以下吨位的桥、门式起重机大车行走端梁上，也可适配同载荷等级的电动平车、轨道式搬运台车，适配的轨道多为P24、P38轻轨，运行线速度控制在30m/min以内，适合车间内定点吊运、货场短距离转运这类常规作业工况，能承受额定起升载荷下的垂直轮压，同时兼顾启动、制动时的纵向冲击载荷，以及少量偏斜运行带来的侧向力。

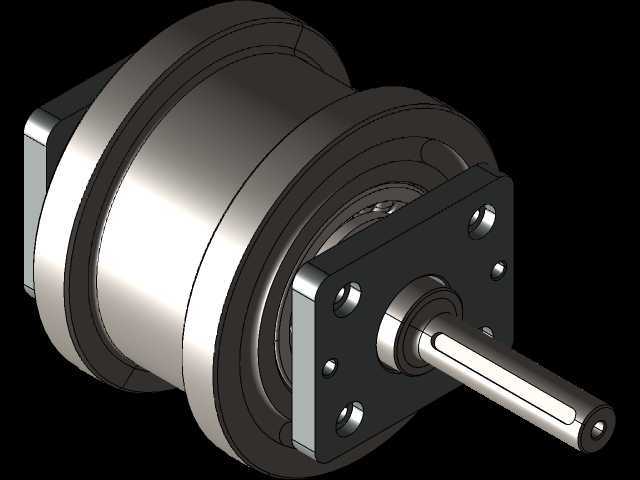

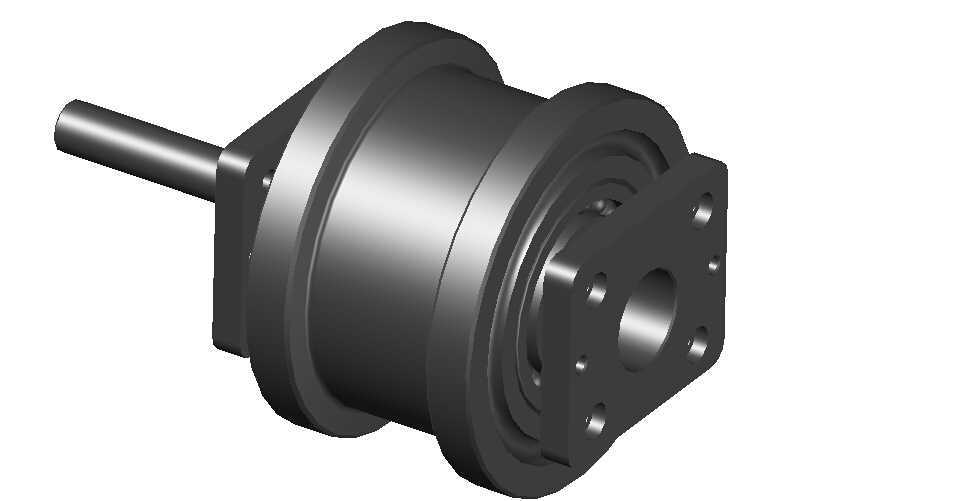

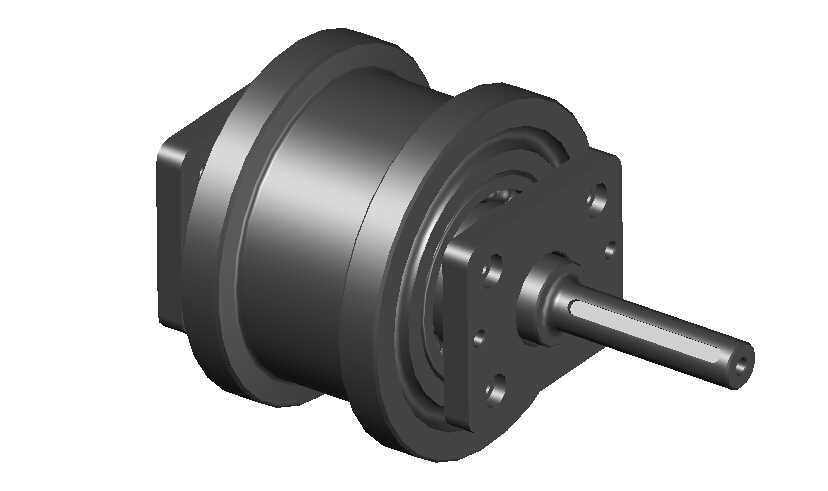

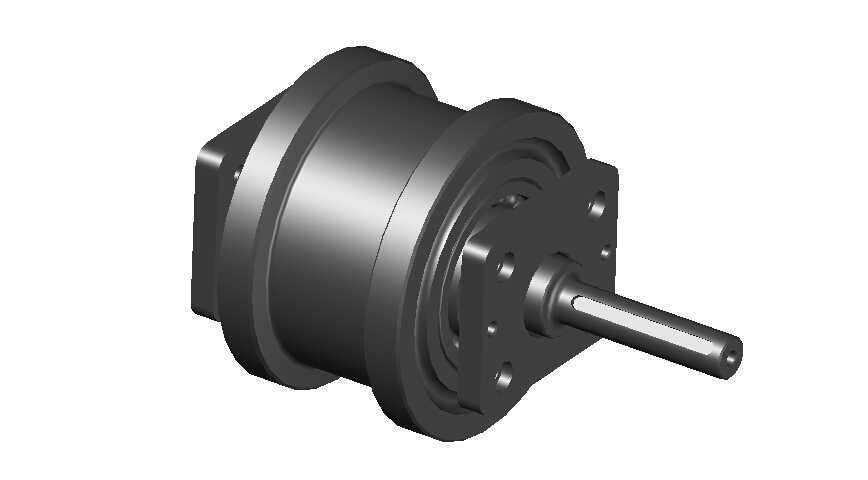

　　从功能特性上看，这个结构把车轮本体、传动轴、安装法兰做了集成化设计，没有采用传统的车轮轮毂穿轴、键连接再配轴承座的分体方案，而是将安装法兰直接和车轮轮体一侧做了一体式加工，轴端伸出法兰端面，直接和端梁上的驱动减速机构输出端做连接，省去了额外的联轴器安装空间，也减少了装配时的同轴度找正工作量。轮缘采用单轮缘结构，轮缘高度比常规双轮缘车轮低15%，这是考虑到中小吨位起重机运行轨道多为车间内预埋轨道，安装精度相对可控，单轮缘既能起到防脱轨的限位作用，又能减少轮缘和轨道侧面的滑动摩擦，降低运行时的啃轨风险，轮缘内侧做了1:5的斜度过渡，和轨道顶面的接触斜度匹配，能让轮压更均匀地分布在轨道接触面上，避免局部应力集中导致的轮面早期磨损。

　　设计思路上，首先是轮体的载荷分布优化，轮体的辐板采用等强度圆弧过渡，没有做直辐板的直角结构，从轮缘踏面到轮毂安装位的过渡圆角统一取R8，能有效降低应力集中系数，在有限元校核时，额定轮压下辐板的最大应力比直辐板结构低22%左右，完全满足交变载荷下的疲劳强度要求。轴的部分采用阶梯轴设计，和法兰配合的轴肩位置做了卸荷槽处理，避免轴肩处的应力集中导致断轴风险，轴端的键槽采用普通平键结构，键槽长度覆盖轴和驱动件配合段的80%，保证扭矩传递的可靠性，轴端中心做了M10的螺纹孔，方便装配时的轴向定位，也便于后期维护时的拆卸作业。

　　再说到外形尺寸和安装边界，这个车轮组的踏面直径取250mm，轮体总宽度（不含轴伸出段）为110mm，安装法兰为方形结构，四个安装孔的中心距为140mm，安装孔直径为18mm，适配M16的高强度螺栓固定，轴伸出法兰端面的长度为120mm，轴径为45mm，配合公差取k6，和驱动机构的输出孔配合时能保证过渡配合的精度，不会出现运行时的径向窜动。安装时需要注意，端梁上的安装面要做铣平处理，平面度公差控制在0.1mm以内，四个安装螺栓要采用对角紧固的方式，紧固扭矩控制在180N·m，避免法兰面受力不均导致的轴偏斜。轮面的热处理硬度控制在HB300-350，淬硬层深度为5-8mm，既能保证踏面的耐磨性，又不会因为硬度过高导致轮面受冲击时出现崩裂。

　　实际选型时，要注意核对轨道的规格和轮缘内侧的间隙，正常安装后轮缘和轨道侧面的单侧间隙要控制在3-5mm，间隙过小容易在轨道安装偏差时出现啃轨，间隙过大则会增大车轮的横向窜动量，影响运行平稳性。另外这个结构因为是集成式设计，后期维护时如果轮面磨损超限，需要整体更换车轮组，相比分体式结构的维护成本略高，但因为省去了轴承座、联轴器等配件，整体装配空间更小，端梁的结构可以做得更紧凑，对于安装空间受限的车间工况适配性更好。在建模过程中，所有配合面的公差、圆角、退刀槽都做了1:1的还原，没有做简化处理，装配时可以直接调用做干涉检查，也能直接导出工程图用于生产加工，轮体和轴的配合位置、法兰安装孔的位置度都做了参数化设置，调整载荷等级时可以直接修改参数生成对应尺寸的结构，不用重新从零开始建模。
