桥式起重设备走行轮组结构设计

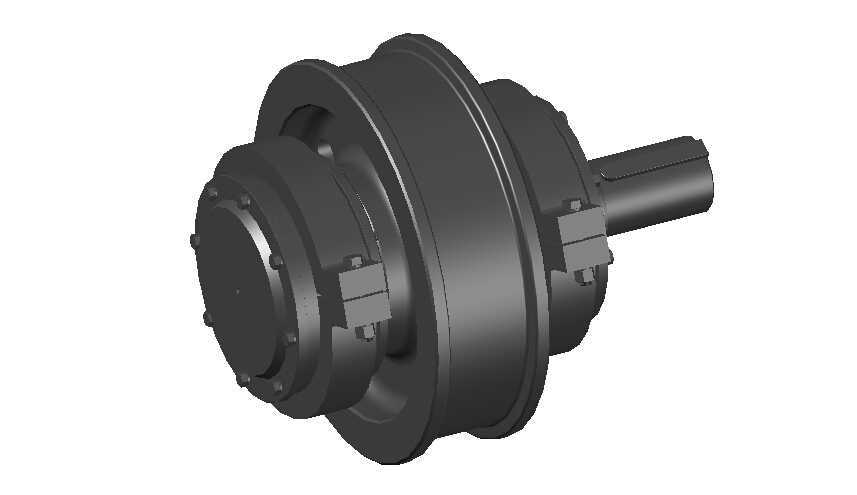

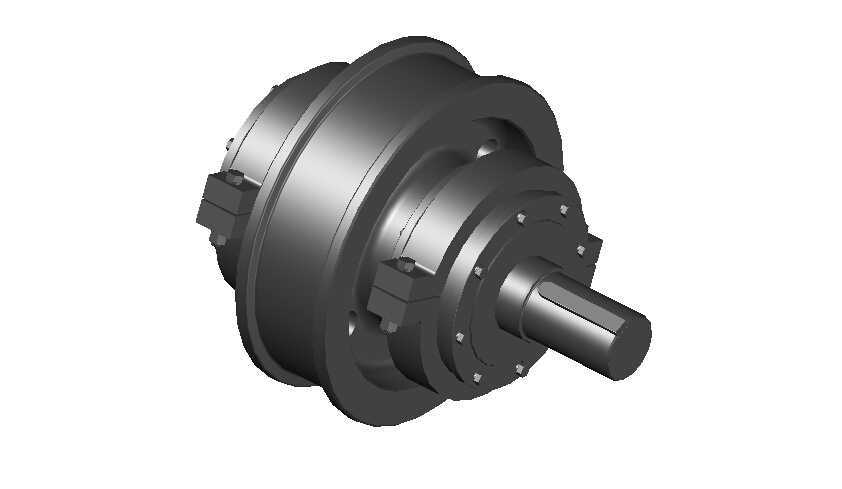

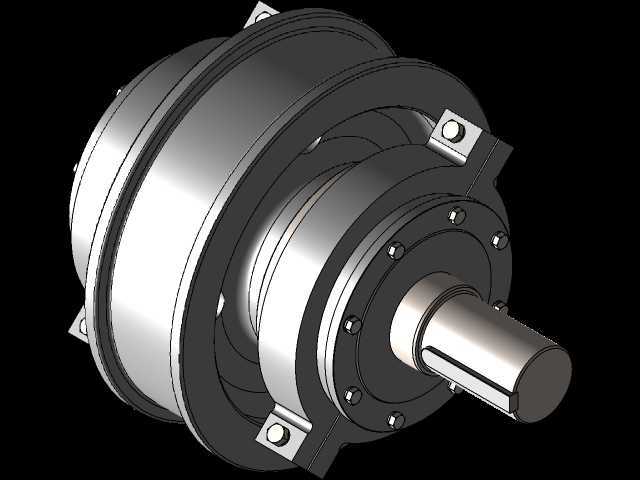

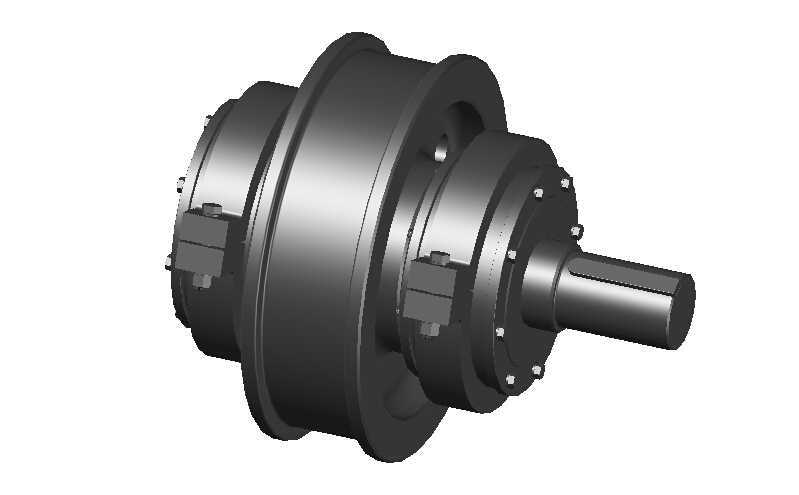

　　作为常年跟起重设备结构打交道的设计人员，拿到这套走行轮组的数模时，最先关注的是它在车间实际工况里的适配性——这类轮组主要用在桥式起重机、门式起重机的大车走行机构，部分小吨位的电动单梁起重机小车走行也会采用同结构的轮组，直接承载整台设备加上吊重的全部竖向载荷，同时还要传递走行过程中的制动力矩、横向偏移带来的水平侧向力，是起重设备走行系统里最核心的受力部件。

　　从结构设计逻辑来看，这套轮组没有采用分体式的车轮加独立轴承座的松散结构，而是把车轮本体、轴承安装腔、轴端固定结构、端盖密封结构整合为一个整体装配单元，轮体本身采用双轮缘结构，轮缘高度比轨道顶面高出一定尺寸，作业过程中可以避免轮体从轨道上脱轨，尤其是当起重机跨度较大、两侧走行不同步出现啃轨趋势时，轮缘可以和轨道侧面接触导向，抵消部分横向偏移量。轮体的踏面采用了符合起重机械标准的锥面？不对，仔细看数模的踏面是圆柱面，适配的是QU系列或者P系列的起重钢轨，踏面做了淬火硬化层设计，表面硬度能满足长期滚动摩擦的磨损要求，避免短时间内出现踏面剥落、压痕的问题。

　　轮组的轴是带键槽的阶梯轴，轴伸端用来和走行减速机构的输出端连接，要么是直接和减速机的空心轴套接，要么是通过联轴器和传动系统相连，轴上的台阶分别用来定位两侧的滚动轴承，轴承选用的是能同时承受径向力和轴向力的圆锥滚子轴承，刚好匹配起重轮组同时受竖向载荷和水平侧向力的受力特点，轴承外侧的端盖用螺栓均匀紧固在轮毂上，端盖和轴之间预留了密封件的安装槽，可以加装毡圈或者骨架油封，阻挡车间里的粉尘、金属碎屑进入轴承腔，同时防止轴承润滑脂泄漏，减少日常维护的频次。

　　安装边界上，这套轮组的轮毂两侧带有安装定位的基准面，装配时直接把轮组整体固定在起重机端梁的支座上，不需要现场再调整轴承间隙、轮体的同轴度，整体式的装配单元能大幅缩短现场安装的调试周期，也避免了分体装配时容易出现的不同心、轴承预紧力不合适的问题。轮体的宽度尺寸和适配的轨道宽度匹配，轮缘内侧的间距比轨道头宽度留出了足够的窜动间隙，不会因为轨道安装的直线度误差出现卡滞的情况。

　　实际作业场景里，这类轮组要承受频繁的启动、制动冲击，尤其是当吊重起升离地瞬间，整个设备会有小幅的竖向振动，轮组的轴承和轮体本身要能承受这种动载荷的反复作用，所以在结构设计时，轮毂和轮辐的过渡位置都做了圆角处理，避免应力集中导致的疲劳裂纹，连接端盖的螺栓孔位置也做了加厚处理，防止长期受振动出现螺栓松动或者螺孔开裂的问题。另外，轮组上还预留了润滑脂的加注通道，日常维护时不需要拆解轮组，就能直接通过注油嘴给轴承补充润滑脂，适配工厂里高空作业维护不便的场景，减少停机维护的时间。

　　从建模的细节来看，整个轮组的装配关系完全还原了实际生产的装配逻辑，每个螺栓的位置、键槽的尺寸、轴肩的定位高度都符合机械设计的公差配合要求，没有出现干涉或者装配逻辑错误的地方，不管是用来做起重设备的整体方案选型参考，还是用来拆分零件做生产加工的图纸转化，都能直接对应实际的加工工艺，轮体的加工面和非加工面的区分也很清晰，铸造圆角、拔模斜度这些工艺细节都做了还原，不是那种只做了外形的概念模型，完全符合工程实际的使用需求。
