桥式起重机行走轮组结构设计

　　该轮组为桥式、门式起重机大车行走机构的核心承载部件，直接承担整机自重与额定起升载荷的垂直传递，同时在轨道顶面完成纵向行走动作，是起重机实现作业位置转移的基础执行构件。从应用场景来看，这类轮组广泛适配室内厂房桥式起重机、露天货场门式起重机的大车运行端梁，也可根据轮压参数调整后用于小型起重设备的小车行走机构，轮体与轨道的接触匹配直接决定整机运行的平稳性与轨道使用寿命。

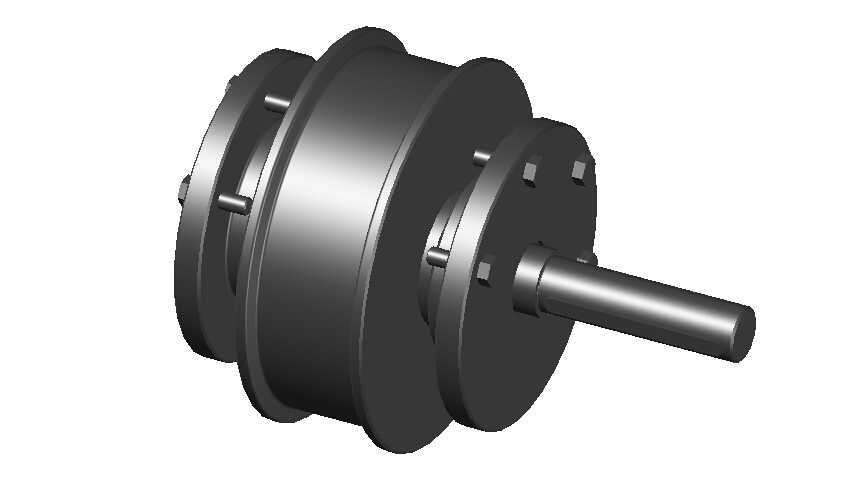

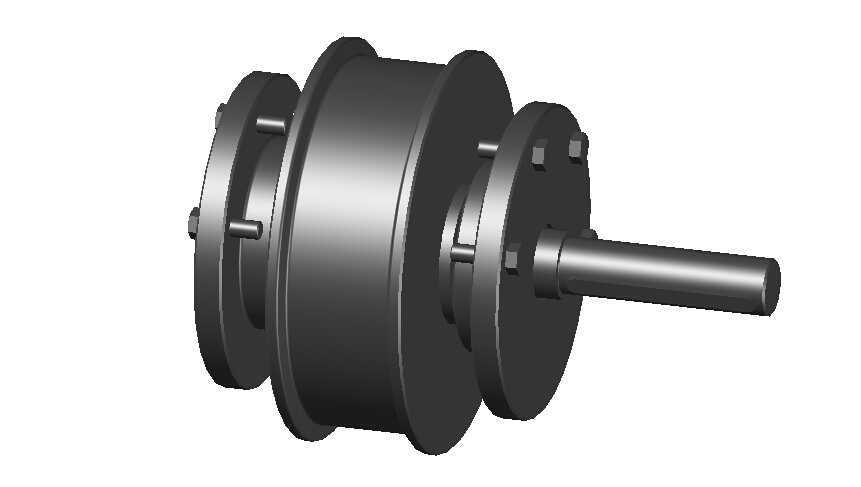

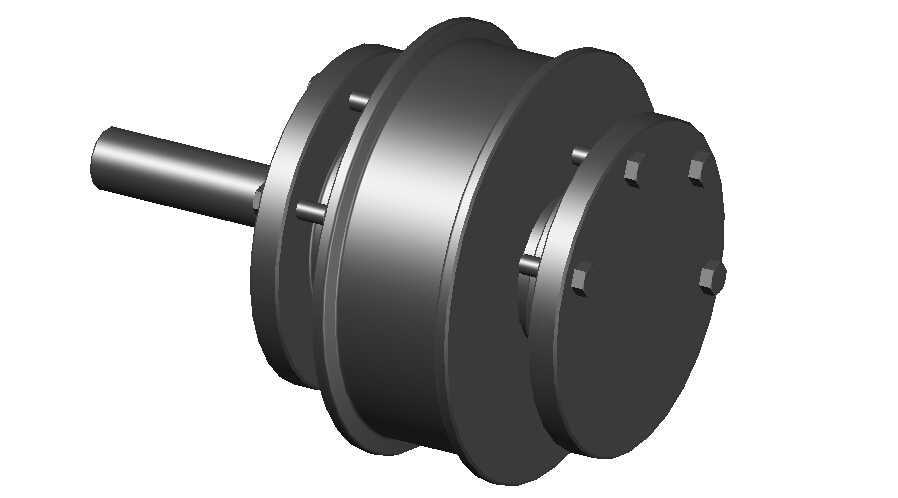

　　从结构设计逻辑来看，轮组采用双轮缘整体锻造轮体结构，轮缘高度与厚度按照轮压等级匹配对应轨道型号，可在运行过程中自动限制轮体横向窜动，避免出现啃轨、脱轨风险，轮体踏面采用锥面加工设计，匹配起重机跨度方向的安装偏差补偿需求，减少直线运行过程中的轮缘摩擦阻力。轮体与轮轴之间采用过盈配合加平键传递扭矩的连接方式，两侧端盖通过螺栓紧固在轮体轮毂端面，实现轮轴的轴向定位，同时预留轴承安装位，可根据运行速度需求配置深沟球轴承或圆锥滚子轴承，降低转动过程中的摩擦损耗。

　　安装边界层面，轮轴两端伸出段为端梁安装配合位，轴径公差按照h7级加工，可直接嵌入端梁的轴承座孔内完成固定，轮体踏面直径根据额定轮压选定，轮缘内侧间距比对应轨道顶面宽度宽10-15mm，预留常温下轨道安装偏差与热胀冷缩的活动间隙，轮组整体装配完成后需保证轮体端面跳动量不超过0.2mm，踏面径向跳动量不超过0.15mm，避免运行过程中出现周期性振动。

　　功能特性上，该轮组可承受垂直方向的额定轮压载荷，同时能传递运行机构输出的扭矩，带动整机沿轨道方向移动，轮体踏面经过淬火处理，表面硬度达到HB300-380，硬化层深度不小于5mm，可承受长期滚动接触的磨损需求，轮缘部分同样做硬化处理，应对偶尔出现的轮缘接触摩擦工况。设计过程中充分考虑了现场维护的便利性，两侧端盖采用标准六角螺栓紧固，拆卸后可直接更换轴承或轮体，无需整体拆解端梁结构，轮轴上预留的注油孔可直通轴承配合位，方便日常运维时加注润滑脂，延长轴承使用寿命。

　　在实际选型匹配过程中，需根据整机最大轮压、运行速度、轨道型号三个核心参数确认轮组尺寸，轮压过大时可调整轮体直径与踏面宽度，增大接触面积降低接触应力，运行速度超过60m/min时需配置调心性能更好的轴承组，同时在轮组旁加装水平导向轮，进一步降低轮缘磨损概率。建模过程中对轮体的圆角过渡、螺栓孔位置度、键槽对称度都做了精确还原，所有配合面的公差标注符合重型机械设计标准，可直接用于生产出图参考，也可导入虚拟仿真环境完成起重机运行过程的动力学分析，验证轮组在不同载荷工况下的应力分布与变形量，为后续结构优化提供基础数据支撑。
