双层装配式轻钢结构住宅框架结构设计

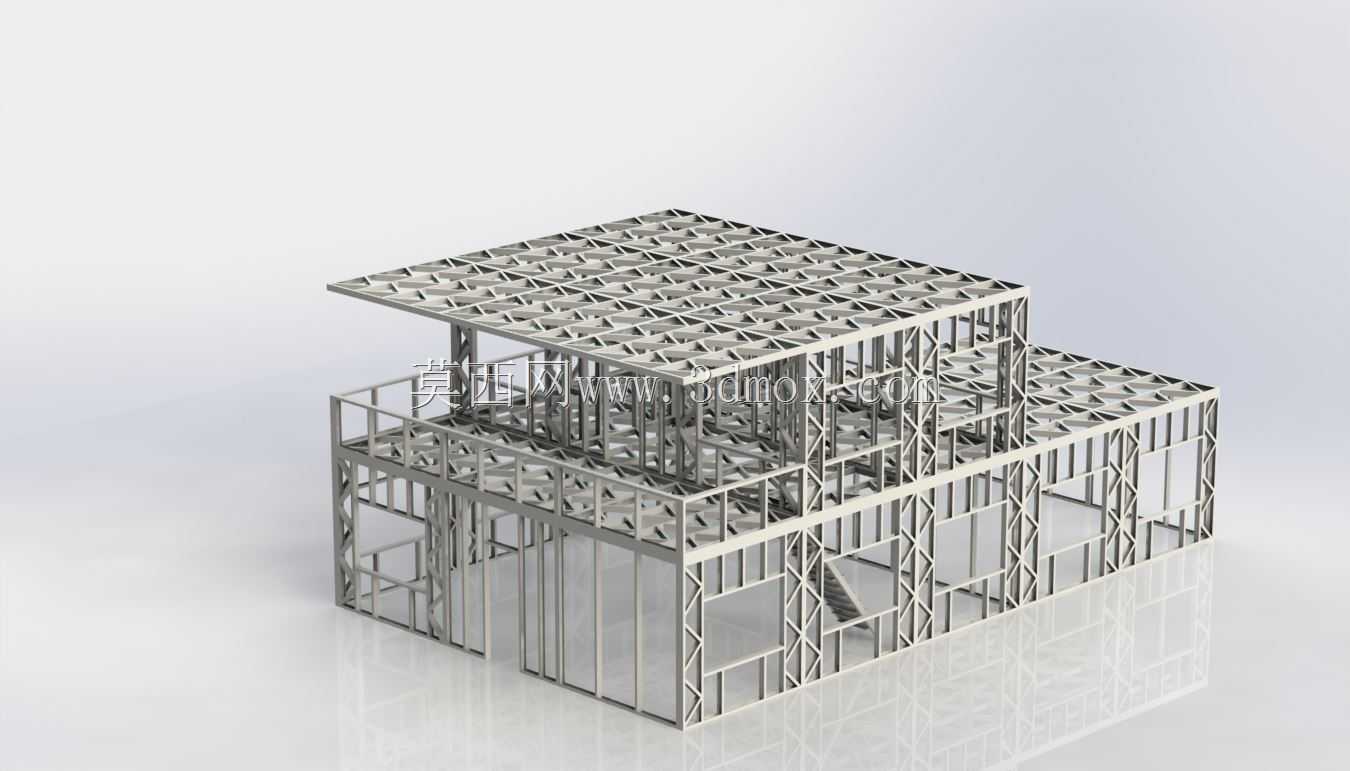

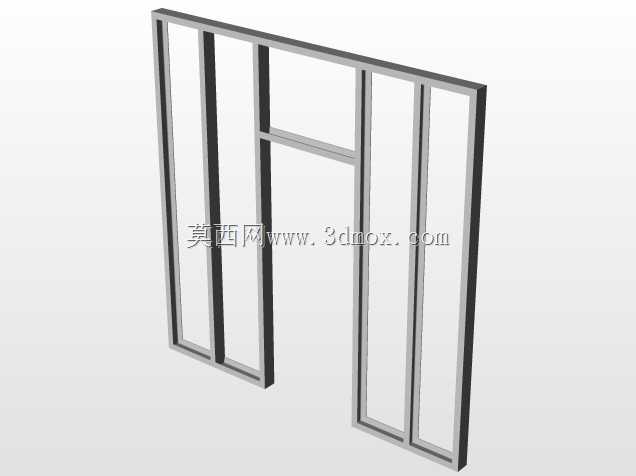

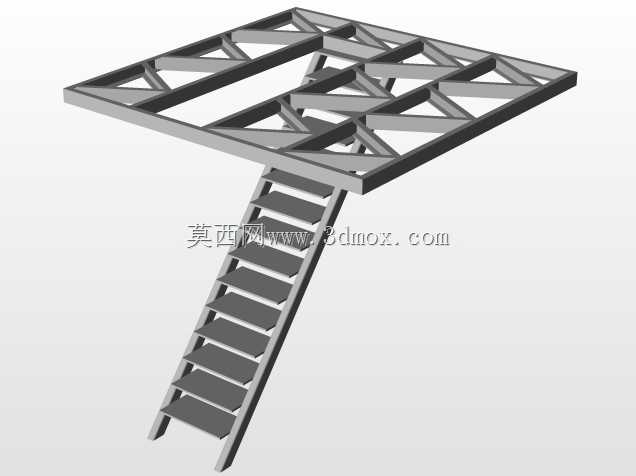

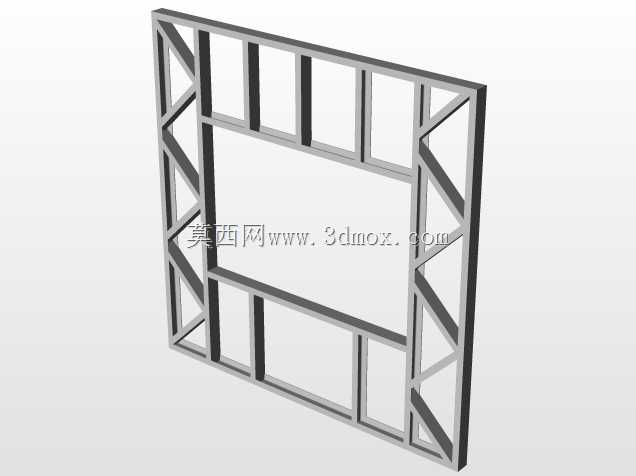

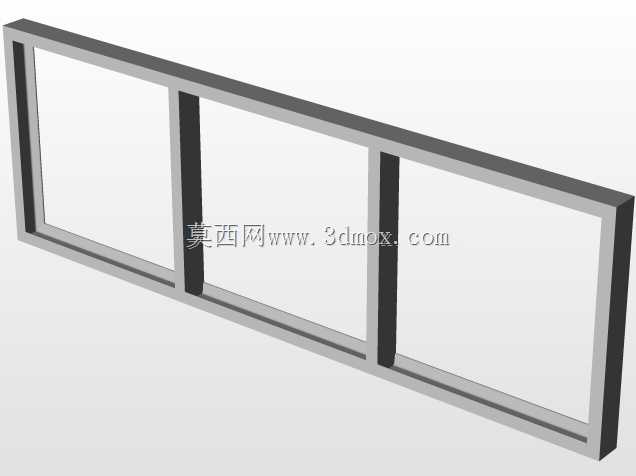

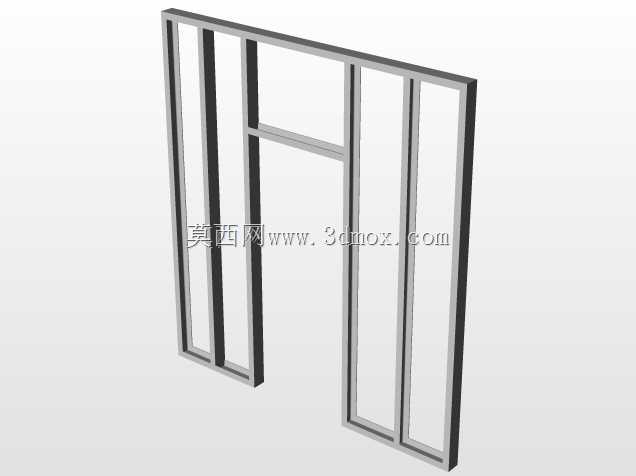

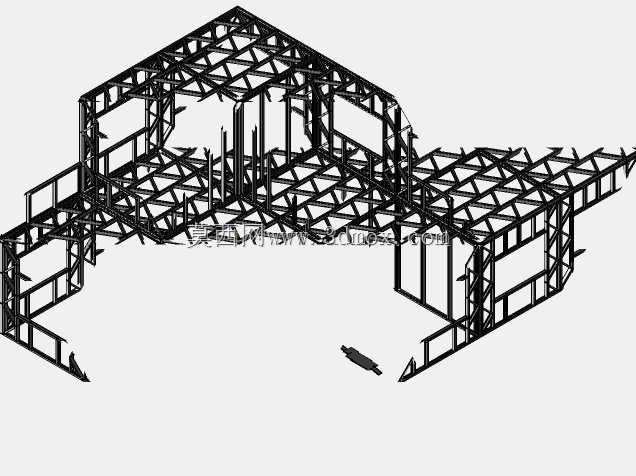

该结构为双层装配式轻钢结构房屋的主体承重框架，主要应用于低层民用住宅、临时办公用房、乡村自建别墅、景区配套服务用房等场景，可适配不同气候区域的低层建筑建设需求，相比传统砖混结构具备施工周期短、自重轻、抗震性能优异的特点，能够在山地、软土地基等传统建筑施工难度较大的区域完成搭建作业。整套框架采用冷弯薄壁型钢作为核心受力构件，通过标准化的节点连接设计形成整体受力体系，竖向承重构件为等间距布置的轻钢立柱，沿建筑外墙与内部隔墙位置排布，承担上部楼板与屋面的竖向荷载，同时配合横向布置的楼面梁、屋面梁形成水平受力层，将水平方向的风荷载、地震作用均匀传递至基础结构。框架预留了标准化的门窗安装洞口，洞口周边采用加强型型钢构件做补强处理，避免开洞造成的局部应力集中问题，楼层位置设置了一体化的楼梯安装预留位，可直接适配预制装配式楼梯构件的安装，无需额外现场焊接作业。设计阶段采用模数化的构件尺寸逻辑，所有竖向立柱的间距统一适配常规建筑围护板材的安装模数，横向梁体的排布间距匹配常用楼面板、屋面板的支撑跨度要求，整体框架的安装边界可根据实际建设用地的尺寸做灵活调整，单根构件的重量控制在人工可搬运的范围内，无需大型起重设备即可完成整体组装作业。框架的连接节点采用标准化的自攻螺钉与连接件配合的形式，所有构件均在工厂完成预制冲孔与裁切，现场仅需按照装配定位完成拼接即可，大幅降低现场施工的技术门槛与作业量。屋面框架采用双层错落的挑檐设计，既可以为下层空间提供遮阳挡雨的外廊区域，也能丰富建筑的外立面层次，楼面框架的次梁排布充分考虑了后期楼面铺装的荷载需求，可满足常规民用住宅的楼面活荷载承载要求，整体结构的防腐与防火处理可在构件预制阶段同步完成，现场装配完成后即可直接进入围护结构安装工序，能够有效缩短整体建筑的建设周期，减少现场施工产生的建筑垃圾与扬尘污染，适配绿色建筑的建设要求。
