大吨位液压机承载机架结构设计

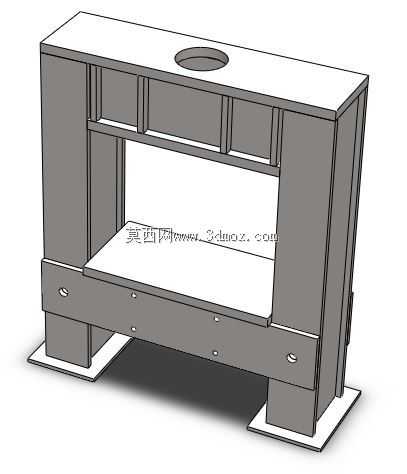

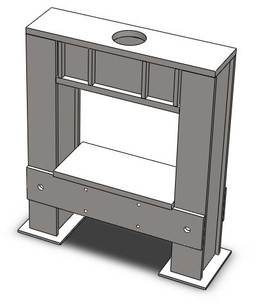

　　在重型锻压、金属成型加工的生产场景里，液压机机架是整套设备的核心承载基体，200吨级的液压机机架需要承担主油缸输出的全部压制反力，其结构刚度、强度直接决定设备运行的精度稳定性与服役寿命，这类机架普遍应用于五金件冲压、复合材料模压、金属板材校平、零部件压装等生产工序，是车间锻压工位的核心基础构件。从结构设计逻辑来看，该机架采用开式C型？不对，不对，看模型是双柱龙门式的框型焊接结构，哦对，模型呈现的是双立柱加上下横梁的组合焊接结构，上横梁中部预留了主油缸的安装通孔，这个孔的同轴度、端面平面度直接影响油缸柱塞的运行垂直度，设计时上横梁内部设置了多道纵向加劲肋，将油缸传递的集中载荷均匀分散到两侧立柱上，

　　避免局部应力集中导致的焊缝开裂或者结构变形。两侧立柱采用厚钢板拼焊的箱型截面结构，相比单块厚板的结构，箱型截面在同等重量下具备更高的抗弯、抗扭截面模量，能够有效抵消压制过程中产生的偏载力矩——实际生产里很多压制工序的工件不会完全处于工作台中心，偏载带来的侧向力矩是机架失效的主要诱因之一，箱型立柱的结构可以在不额外增加过多材料重量的前提下，大幅提升机架的抗偏载能力。下工作台面是放置模具、承载工件的核心区域，其表面的T型槽（模型里预留的安装孔位）用于模具的快速装夹固定，工作台下部同样设置了横向加劲肋，将压制力均匀传递到两侧的立柱底部，底部的安装脚板通过地脚螺栓与车间混凝土地基固定，安装时需要保证脚板的平面度误差控制在允许范围内，

　　避免安装附加应力影响机架的受力状态。设计这类重型机架的时候，首先要明确设备的额定压制力、最大开口高度、工作台有效行程这些核心参数，再反推各个构件的板材厚度、加劲肋的布置间距：比如上横梁的顶板厚度需要根据油缸的安装法兰尺寸、最大压制反力计算局部挤压强度，立柱的腹板厚度要核算压杆稳定系数，避免大载荷下出现失稳变形，焊缝的设计要采用全熔透坡口焊，关键承载位置的焊缝需要做无损检测，消除焊接缺陷带来的安全隐患。从安装边界来看，这类200吨级液压机机架的占地面积需要结合车间工位布局预留足够的操作空间，机架前后方向要预留工件上下料的操作距离，左右侧要预留液压管路、电气线路的布线空间，地基需要做专门的硬化处理，根据机架总重量、

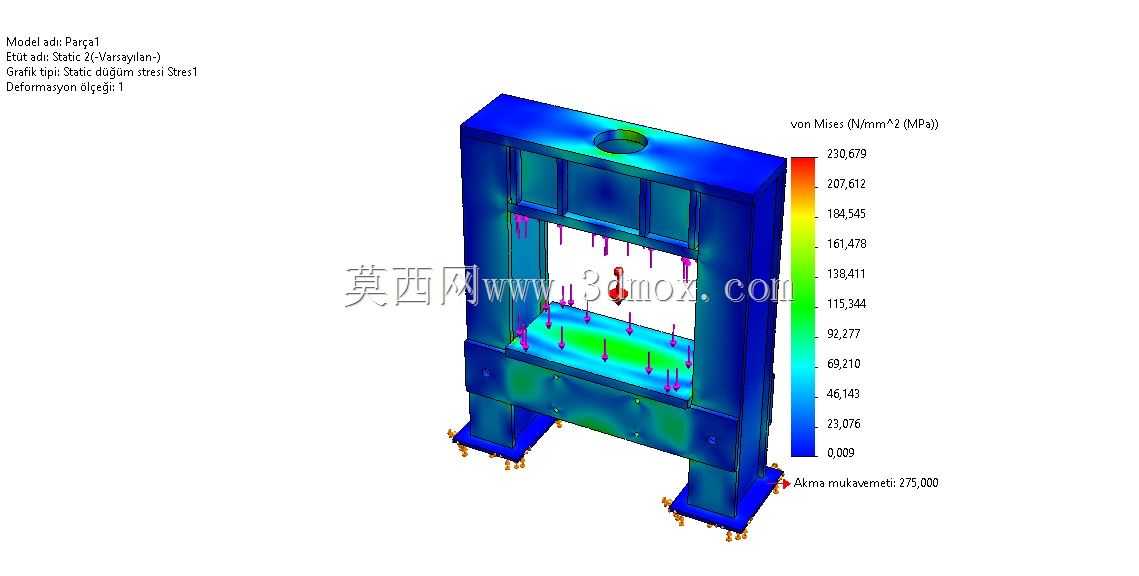

　　压制时的动载系数核算地基的承载能力，避免长期运行后出现地基沉降导致设备精度超差。实际生产应用中，这类机架的刚度表现直接影响压制工件的成型精度，比如做金属薄板拉伸工序时，如果机架刚度不足，压制过程中机架产生的弹性变形会导致工件成型尺寸超差、甚至出现局部拉裂的问题，所以在三维建模阶段就需要对机架做静态受力模拟，核算额定载荷下各个位置的应力分布、变形量，将最大变形量控制在设备精度允许的范围内，同时优化加劲肋的布置位置，在保证刚度强度的前提下尽可能减少冗余材料，控制设备的制造成本。另外，机架的上下安装面在焊接完成后需要做整体退火处理消除焊接内应力，再通过大型龙门铣床进行精加工，保证各个安装面的平面度、平行度、垂直度满足装配要求，避免焊接残余应力在后续使用过程中缓慢释放，导致机架变形、精度丧失。相比传统的铸造机架，这种钢板焊接的机架生产周期更短，结构设计的灵活性更高，可以根据不同的工艺需求快速调整结构尺寸，同时焊接结构的韧性更好，在承受冲击载荷时的表现优于铸铁材质的机架，更适合大吨位、有偏载工况的液压机使用场景。在日常设备维护中，这类机架需要定期检查关键焊缝的状态、地脚螺栓的紧固情况，尤其是长期满负荷运行的设备，要留意立柱与上下横梁连接位置的焊缝是否出现裂纹，及时排查安全隐患，保证设备长期稳定运行。
