平板倾斜式道路救援清障拖车结构

　　日常道路救援场景里，这类带倾斜滑动平板的清障拖车是路面故障、事故车辆处置的核心作业载体，和传统拖拽式清障设备不同，它依靠可倾斜滑移的承载平板完成待转运车辆的装卸，不需要额外辅助牵引卷扬设备长时间拉扯，能最大程度降低故障车辆二次损伤的概率，尤其适配底盘较低的乘用车辆、新能源车型的转运作业，避免拖拽过程中刮碰电池包、前唇等低位部件。从结构设计逻辑来看，整车采用二类轻卡底盘作为承载基础，驾驶室保留原厂短舱布局，最大化压缩前部占用长度，为后部承载平板留出足够的安装空间，轴距匹配双后轴承载布局，单后轴单侧双胎的配置能满足3吨以内小型乘用车辆的满载承载需求，后悬长度经过严格校核，保证平板完全倾斜下放时，末端触地角度控制在8度到12度之间，

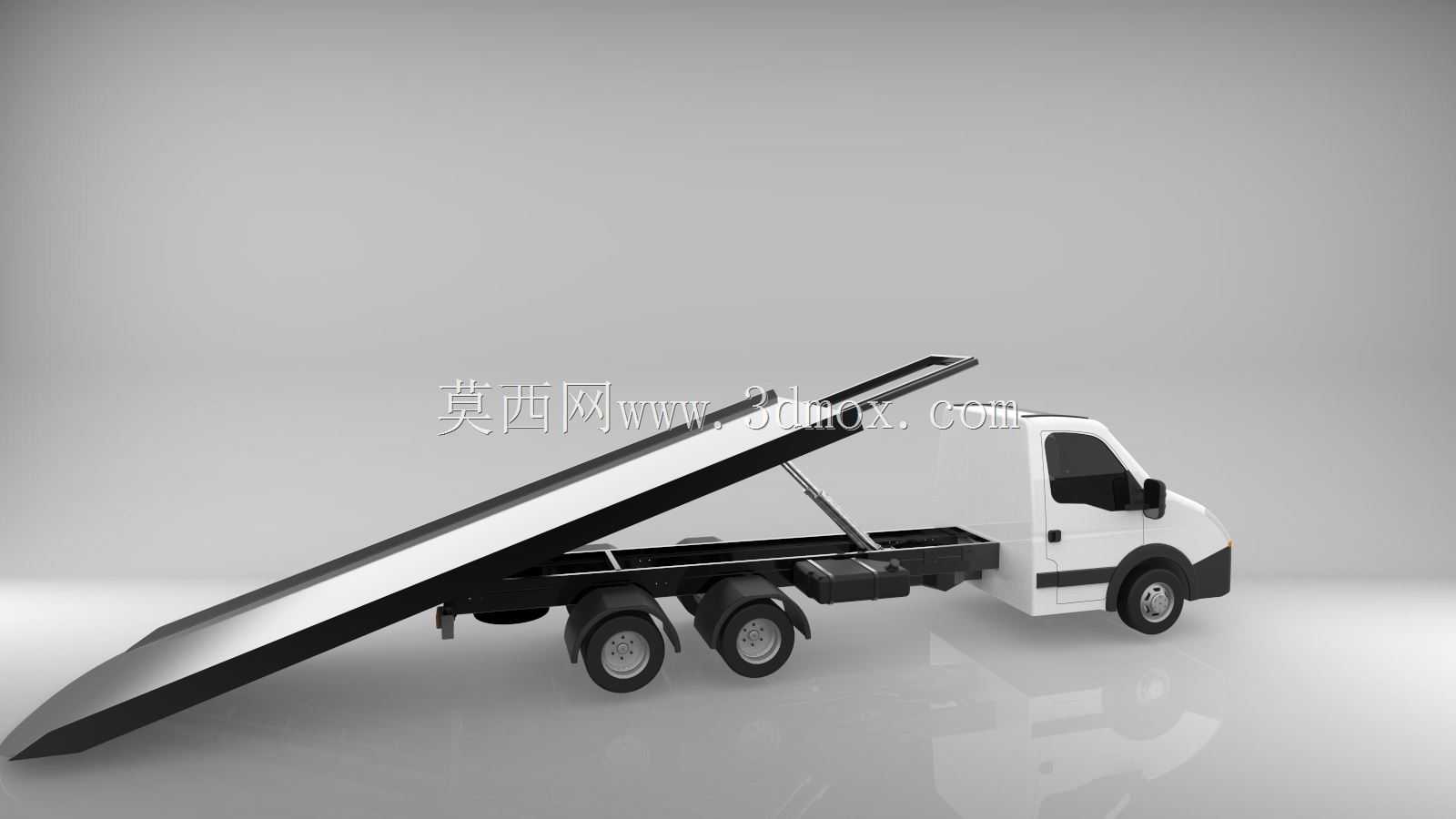

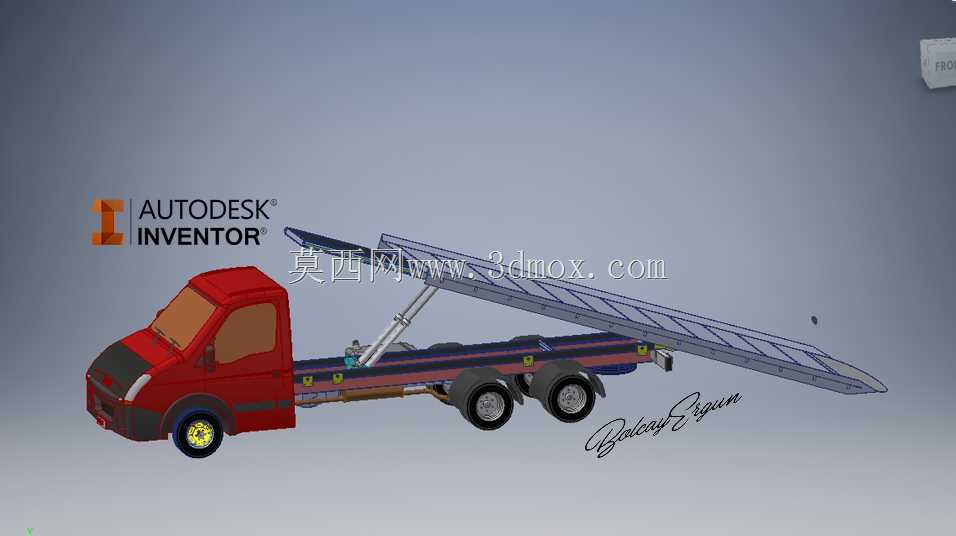

　　待转运车辆可依靠自身动力低速驶上平板，或是通过辅助拖轮轻松推上承载面，不会因为坡度过大出现底盘托底的问题。平板部分采用整体式防滑花纹钢板焊接结构，底部设置两组平行的滑移导轨，配合底盘车架上的耐磨滑块实现平板的前后滑移动作，举升机构采用单级液压油缸配合三角撑杆结构，油缸铰接点位置经过力学仿真优化，举升过程中推力变化曲线平缓，不会出现启动瞬间压力过载、下放末端失速的问题，液压管路沿车架内侧布置，避开行驶过程中飞溅的碎石、积水区域，管路接头采用密封式快插结构，后期维护更换时不需要大量排空液压油即可完成操作。平板两侧设置嵌入式绑带挂点，间隔60厘米均匀分布，待车辆驶上平板停稳后，可通过绑带固定四个车轮位置，避免转运过程中车辆移位，

　　平板末端设置可翻转的过渡跳板，平时收纳在平板底部，作业时翻下填补平板与地面的间隙，进一步降低通行坡度。车架部分在原厂底盘基础上做了后部强化，副车架和原厂底盘纵梁通过U型螺栓多点固定，连接位置加装橡胶减震垫，缓解行驶过程中承载平板对底盘的冲击，后部设置有可伸缩的后支撑装置，当平板完全倾斜下放作业时，支撑腿伸出撑住地面，分散后部集中载荷，避免底盘后悬出现过载变形。日常作业中，这类设备主要覆盖城市快速路、普通市政道路的小型车辆清障作业，也可用于厂区内短距离转运无动力的设备、车辆，相比大型清障车，它的转弯半径更小，能进入狭窄的小区内部道路、地下车库完成作业，车身宽度控制在2米以内，在狭窄路段作业时不会完全阻断对向车道通行。

　　设计过程中需要重点校核几个边界尺寸：首先是平板完全收回后的整车长度，要满足蓝牌轻卡的上牌尺寸要求，总长度不超过6米，保证C证驾驶员即可操作；其次是平板举升到最大倾斜角度时的最高点高度，要避开城市道路常见的限高杆、架空线缆，作业高度控制在2.8米以内；还有平板完全伸出下放时的后伸长度，要保证作业时车辆尾部不会超出车道过多，预留足够的安全警示距离。液压系统的动力从底盘变速箱取力口获取，不需要额外加装独立动力单元，降低整车整备质量，取力器设置有独立的离合开关，行驶过程中可完全断开液压系统动力，避免误操作导致平板意外举升。平板表面的防滑花纹深度不小于3毫米，即使在雨天作业，车辆驶上平板时也不会出现打滑偏移的问题，平板前端设置有限位挡块，车辆行驶到位后前轮抵住挡块，即可快速确定停放位置，不需要反复调整车辆位置。
