四孔圆弧异形锚定连接固定板设计

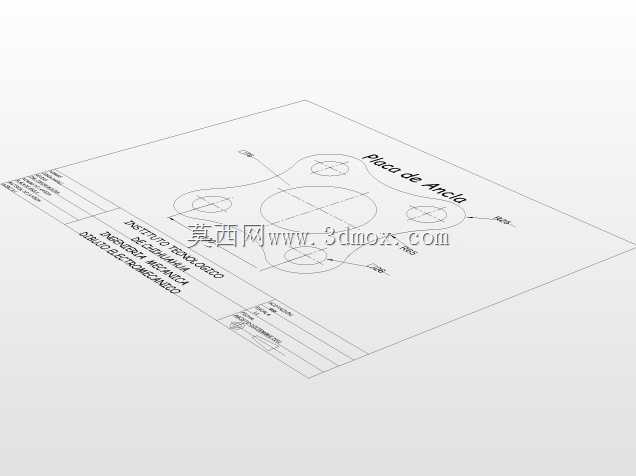

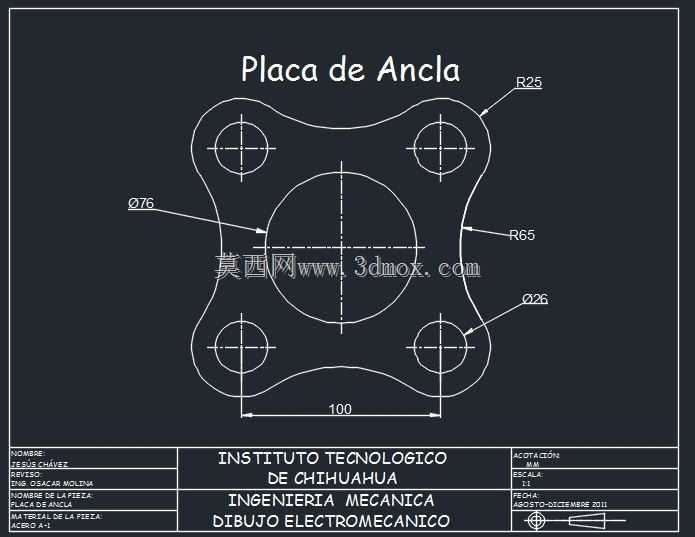

这款锚定连接固定板是机械装配、机电设备安装场景中常用的基础定位连接件，主要承担部件间的载荷传递、位置固定与安装基准定位作用，常见于机电实训装置、小型工业设备机架、传动组件基座的连接环节，能够在多方向受力的装配场景下保持稳定的连接强度，避免连接部位出现应力集中导致的形变或松动问题。从实际使用场景来看，这类锚定板既可以作为独立的连接垫片分散紧固件的压紧应力，也可以作为小型功能部件的安装基板，为固定在板面上的组件提供平整的安装基准面，适配需要四点对称固定的安装需求，在需要兼顾中心位置避让周边安装孔位的装配场景中，这种异形轮廓的设计相比常规方形安装板能够更好地适配紧凑的安装空间，减少不必要的材料占用。在产品功能特性上，该锚定板采用对称式结构设计，四个角位的安装孔呈中心对称分布，中心位置预留大尺寸通孔，既可以穿过中心传动轴、管线等部件，也能够为中心位置的紧固件提供安装空间，板体轮廓采用大圆角过渡设计，四个侧边均为内凹圆弧衔接，外轮廓角位采用R25圆角处理，有效避免了直角结构带来的应力集中问题，同时也能减少安装过程中尖锐边角对操作人员、配套线缆的剐蹭损伤。设计思路上，这款锚定板充分考虑了安装场景的受力需求，四个安装孔的中心距设定为100单位，适配常规的标准安装孔位间距，四个小孔直径为26单位，适配对应规格的连接螺栓或定位销，中心大孔直径为76单位，能够满足多数常规尺寸的轴类、管线类部件的穿过需求，板体外轮廓的R65圆弧衔接设计，在保证四个安装孔位周边有足够结构强度的前提下，尽可能缩减了板体的整体外形尺寸，让板体在有限的安装空间内能够顺利完成装配，不会和周边相邻的零部件产生结构干涉。从安装边界来看，该锚定板的整体外轮廓由四段对称的圆弧围合而成，最大外形尺寸控制在四个安装孔外侧R25圆角的切线范围内，安装时只需要保证对应安装面预留出匹配的圆形安装区域即可完成装配，不需要额外预留方形板的边角安装空间，板体厚度可根据实际承载需求选择对应规格，安装时通过四个角位的紧固件完成锁紧后，中心孔位可根据实际使用需求选择穿过部件或者加装中心固定件，整体结构简单可靠，加工难度低，既适合常规的板材切割加工，也适合批量冲压成型，能够满足不同批量的生产使用需求，在实际装配中能够有效降低安装对位的难度，对称结构也让板体在安装时不需要区分特定的朝向，进一步提升了现场装配的效率。
