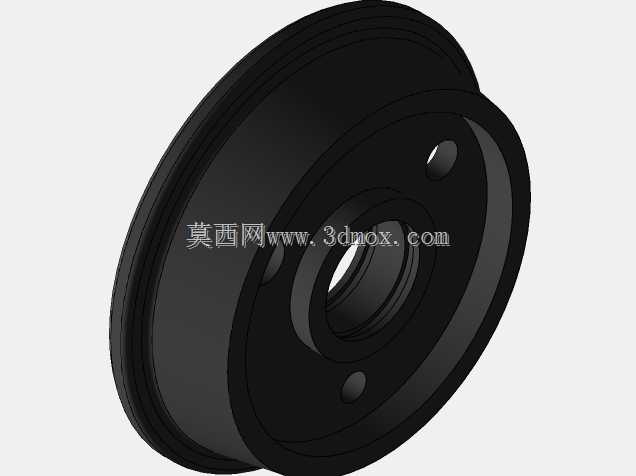

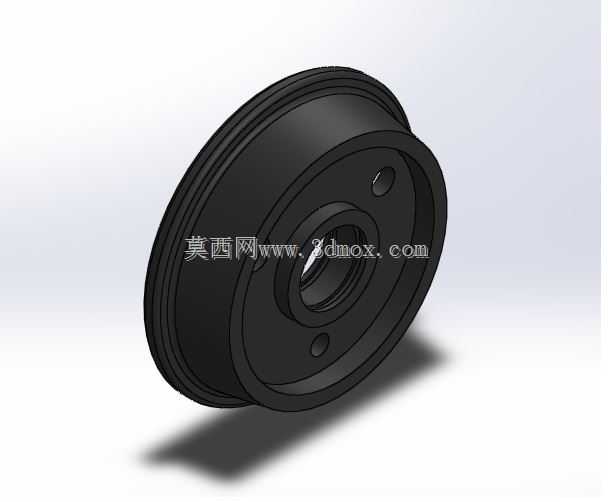

带几何公差标注的小车行走轮结构设计

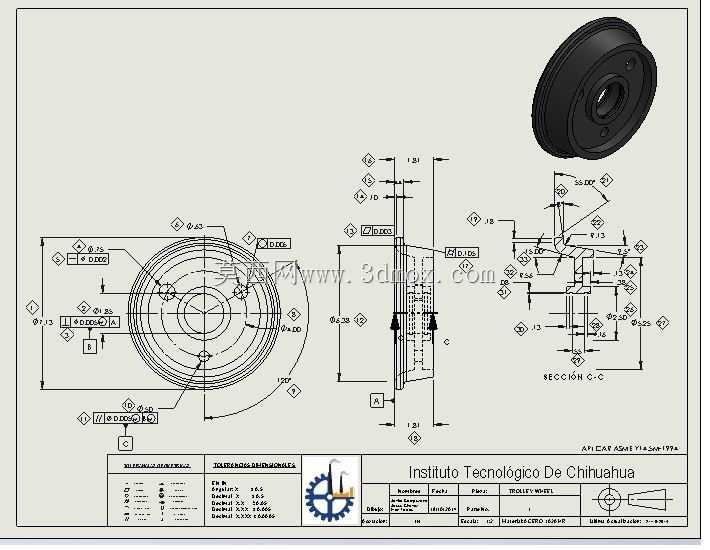

这类小车行走轮多用于轻型输送设备、AGV小车、车间周转料架、小型移动作业平台的行走支撑部位，是移动类工装与小型输送设备的核心承载部件，直接决定设备移动过程的平稳性、承载能力与运行噪音水平。从工程图纸的标注逻辑来看，设计阶段优先明确了轮体的安装配合边界，中心安装孔的同轴度、端面跳动公差做了严格约束，避免装配后出现轮体偏摆、运行卡滞的问题，轮缘的型线设计充分考虑了与常见轻型轨道、地面的接触适配性，既可以在平整环氧地坪上顺畅行走，也能适配部分轻型角钢轨道的导向需求，减少行走过程中的蛇形偏移。轮体的截面结构采用了变厚度设计，轮毂部位厚度更大，用于传递安装轴的支撑载荷，轮辐部位做了合理的减重优化，在保证整体结构强度的前提下降低轮体自身重量，减少移动过程中的惯性冲击，轮面的弧度设计经过匹配验算，接触应力控制在常用工程塑料或者橡胶包覆层的许用范围内，避免长期重载使用后出现轮面凹陷、过度磨损的问题。几何公差的标注逻辑完全贴合实际装配需求，安装孔与轮面的同轴度公差控制在合理区间，保证轮体转动时的径向跳动量处于允许范围，两端安装端面的垂直度公差约束了轮体与安装支架的配合间隙，避免装配后出现轴向窜动。在实际选型应用中，这类轮体的安装尺寸可以直接适配常规的轻型轮轴安装标准，不需要额外做安装位的二次修改，轮体的外形尺寸经过空间校核，安装后不会与小车底部的框架结构、制动部件产生运动干涉，对于需要做静音改造的场景，还可以在轮面外层包覆聚氨酯或者橡胶层，依托基础轮体的结构精度保证包覆后的转动平顺性。设计过程中充分考虑了常规工况下的受力特性，轮体的圆角过渡位置都做了应力释放处理，避免长期交变载荷作用下出现应力集中开裂的问题，不同截面的尺寸公差标注明确，加工过程中可以直接依托图纸完成车削、质检全流程，不需要额外补充技术要求，对于做小型移动设备开发的结构工程师来说，可以直接调用该结构完成整机的行走系统匹配，大幅缩短设计验证周期。
