菱形双耳安装式通孔压盖结构设计

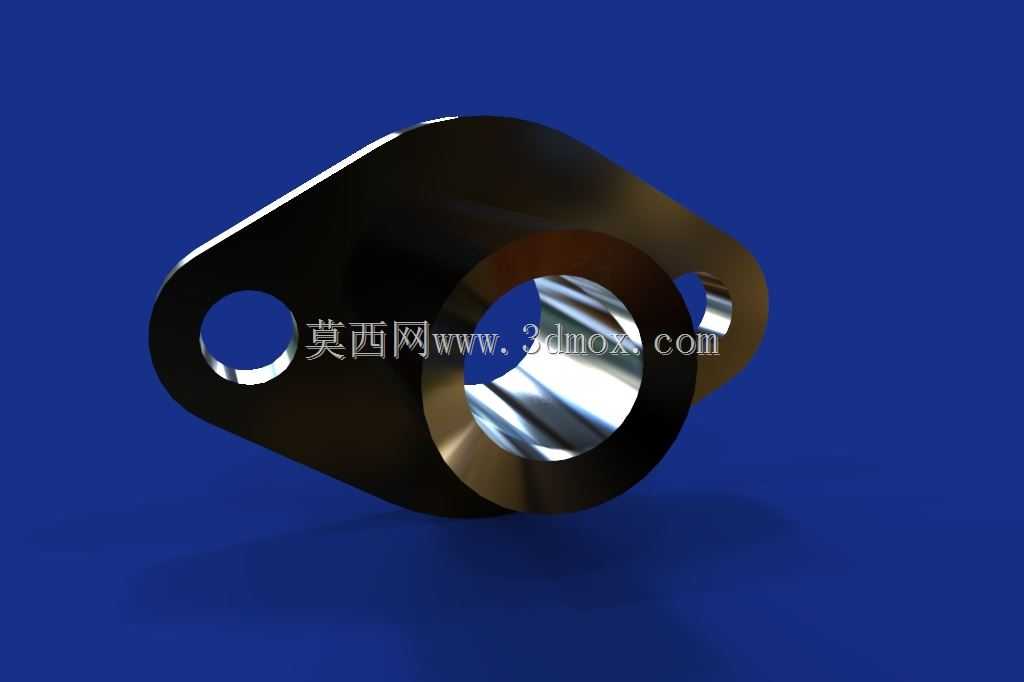

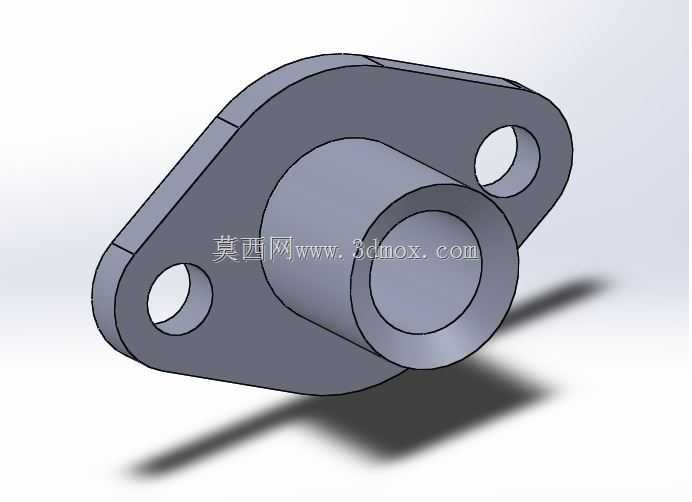

这类菱形双耳压盖在流体输送管路、泵阀端部密封、减速器输出轴端限位场景中应用十分广泛，日常做设备维保、非标结构设计时经常会碰到这类零件的选型或改型需求。从结构功能来看，中间的贯通通孔是为穿装轴类杆件预留的通道，孔壁的加厚凸台一方面是为了提升轴向的承载强度，避免压盖受轴向顶紧力时出现形变，另一方面也可以预留加装密封圈、轴套的空间，实现轴端的静密封或者轴向限位，防止内部的润滑介质泄漏，同时阻挡外部的粉尘、切削液等杂质进入设备腔体内部。两侧延伸出的菱形耳座是安装固定的核心结构，耳座上预制的光孔是用来穿装连接螺栓的，采用菱形外轮廓而非整圆形法兰，主要是为了在满足安装强度的前提下缩减零件整体的外廓尺寸，适配安装空间局促的紧凑设备布局，同时能减少原材料的切削余量，降低加工成本。做这类零件的结构设计时，首先要确认中间通孔的配合公差，若用于穿装旋转轴，通孔内径要和轴套外径采用间隙配合，避免和旋转轴发生剐蹭；若用于静密封场景，通孔内壁要预留密封件的安装槽位，槽宽和槽深要匹配对应规格的O型圈或者油封尺寸。耳座的安装孔中心距是核心安装边界参数，设计时要完全匹配设备安装基面的螺纹孔位间距，安装孔的孔径要比选用的连接螺栓大0.5到1mm，预留装配时的位置微调余量，避免加工误差导致螺栓无法穿装。耳座和中间凸台的过渡位置要做圆角处理，避免应力集中，防止设备运行过程中受振动影响出现耳座断裂的问题。从实际使用场景来看，这类压盖常被用在小型齿轮箱的端盖位置、液压泵站的管路口封堵、农用机械的传动轴端限位，相比整圆形法兰压盖，它的拆装空间要求更低，不需要沿整周预留螺栓操作空间，只需要在两个耳座位置预留扳手操作空间即可，非常适合布局紧凑的小型机械设备。设计时还要注意压盖的厚度参数，轴向厚度要匹配安装基面的沉台深度，保证压盖安装后和基面贴合平整，不会出现凸起或者凹陷，影响密封效果。中间凸台的轴向伸出长度要根据内部密封件的压缩量来确定，保证螺栓锁紧后密封件能达到合理的压缩率，既不会因为压缩量过大导致密封件过早老化失效，也不会因为压缩量不足出现密封泄漏的问题。
