工业设备铰接式金属杆支架结构

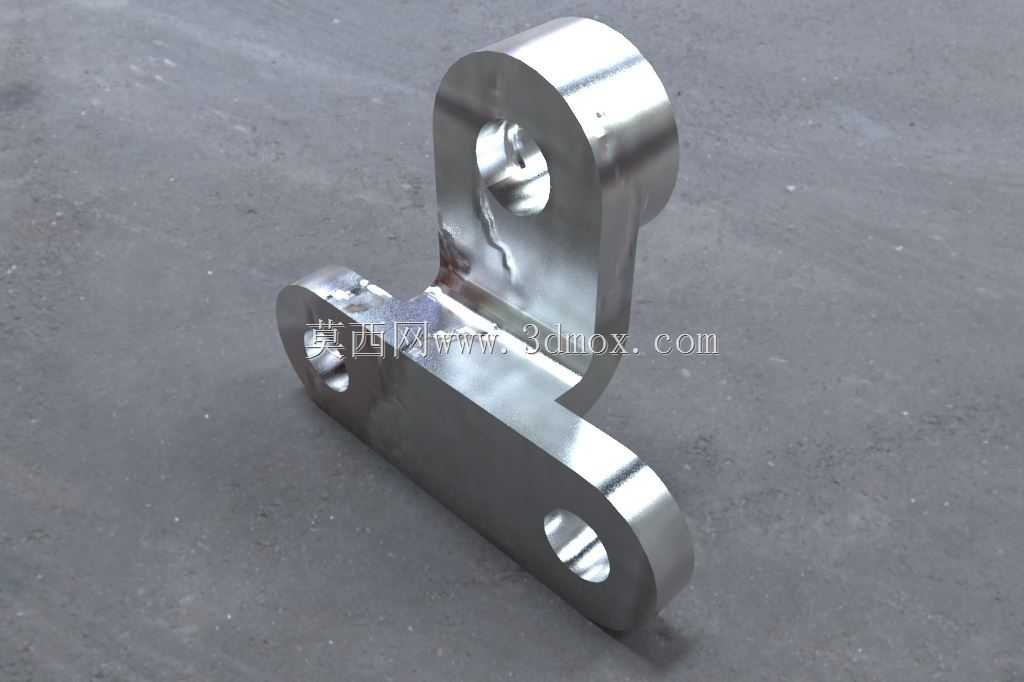

这款铰接式金属杆支架，多应用在轻工自动化输送线、小型专用设备的杆件铰接点位，也常见于户外小型作业机具的杆件连接部位，核心作用是实现两根不同走向杆件的铰接支撑，同时传递对应工况下的拉压载荷与小幅摆动扭矩，避免杆件连接位置出现应力集中导致的断裂变形。从结构设计逻辑来看，支架采用一体化弯折成型的金属坯体加工，整体分为三个功能区域：上端的单耳铰接孔位、下端的双耳连接底座、中间的过渡连接臂。上端单耳孔位用于配套销轴与活动杆件端的叉耳配合，孔位内壁预留了销轴配合的公差带，表面粗糙度控制在适配无油衬套的范围，可在无额外润滑的工况下承受每分钟10次以内的往复摆动，不会出现过快的磨损失效。下端的双耳底座设置两个同轴安装孔，用于将整个支架固定在设备的安装基准面上，两个孔位的中心距经过严格校核，匹配行业通用的M8、M10紧固件安装尺寸，安装时可通过平垫与弹垫的组合实现防松，适配厚度8-12mm的设备安装面板，安装后支架的基准面与安装面贴合度不低于0.1mm，避免长期受载出现支架偏移。中间的过渡连接臂采用变截面设计，在靠近上下孔位的位置做了圆弧过渡处理，消除铣削加工带来的应力集中缺口，臂身的厚度根据载荷仿真结果做了优化，在满足12kN静载拉压强度的前提下，尽可能缩减了非受力区域的材料厚度，整体重量比等厚度设计的同规格支架降低约18%，同时不会降低整体结构刚度。在实际选型应用中，这款支架适配的杆件直径范围在20-35mm之间，铰接摆动角度范围为±15°，安装时需要注意上端铰接孔的轴线与下端安装孔的轴线平行度误差控制在0.05mm以内，否则会导致销轴卡滞，加速铰接位置的磨损。支架的外露金属表面做了抛光钝化处理，可适应常规车间的弱腐蚀环境，若应用在户外潮湿工况，可额外做镀锌或喷塑表面处理，提升耐锈蚀能力。从建模逻辑来看，整个结构的特征全部基于参数化草图构建，上下孔位的直径、中心距、臂身厚度、弯折圆角都设置了可调整的参数变量，设计人员可根据实际工况的载荷大小、安装空间尺寸快速调整对应参数，无需重新绘制整体结构，大幅缩短同类型支架的改型设计周期。在装配验证环节，模型预留了销轴、紧固件的标准件装配间隙，可直接导入装配体完成干涉检查，避免实际加工后出现装配卡滞的问题，同时模型的工程图可直接导出用于机加工生产，所有形位公差、粗糙度标注都符合通用机械加工的规范要求，无需设计人员做过多的标注调整。
