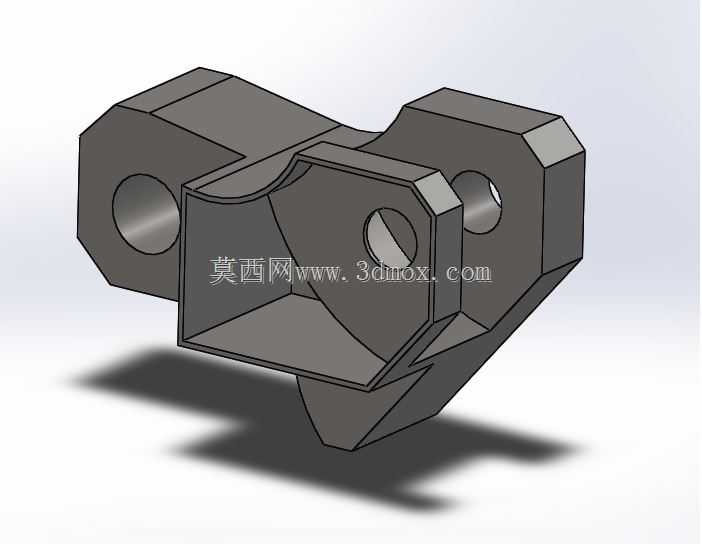

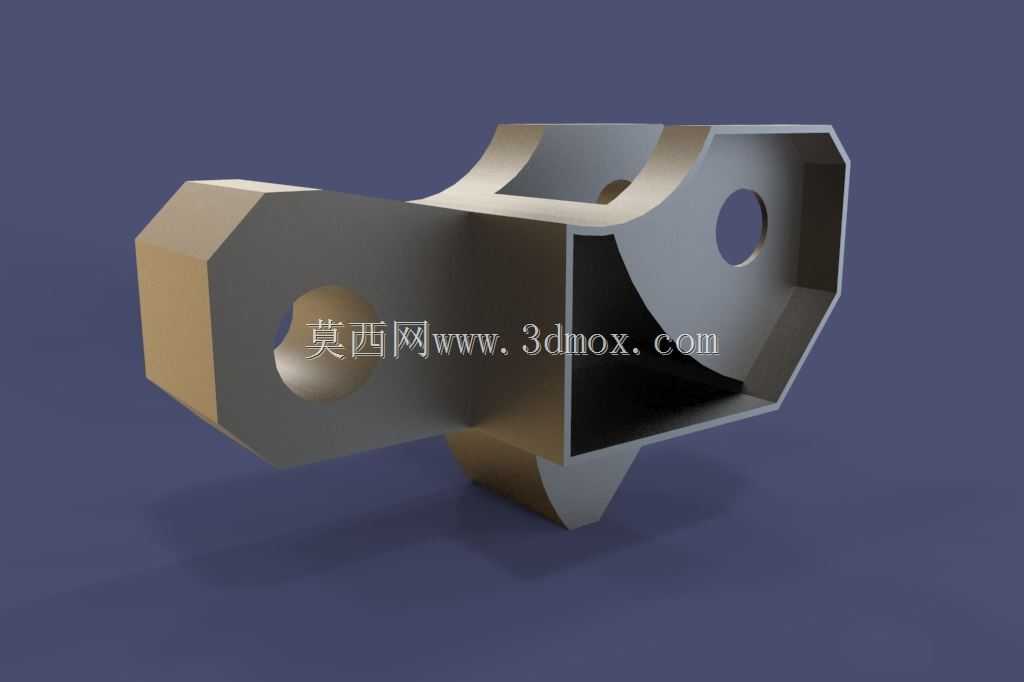

该异形连接支撑构件属于机械装配体系里的典型受力连接件,日常多应用在小型工装夹具、教学考核实训台、轻型自动化输送线的接驳工位中,承担相邻两个功能模块的载荷传递、位置限定作用,同时兼顾部分结构防护的辅助功能。从结构设计逻辑来看,构件整体采用一体化铣削成型思路,主体为带切边的中空腔体结构,腔体壁厚均匀控制在3mm左右,既可以在满足抗弯、抗扭强度要求的前提下尽可能降低整体自重,也能为内部走线、小型弹性缓冲件的嵌入预留足够安装空间。构件左侧设置带通孔的多边形安装凸台,凸台的切边结构设计是为了规避装配时与相邻紧固件的回转空间干涉,通孔直径适配常用的M8内六角圆柱头螺栓,安装时可通过凸台端面与配合面完全贴合,保证连接刚性,避免长期受交变载荷出现连接松动。构件右侧延伸出带圆弧过渡的弯折支撑臂,臂端同样开设同轴定位孔,孔位与左侧安装孔的中心距严格控制在公差±0.02mm范围内,保证装配后两个连接端的位置精度,圆弧过渡结构则是为了分散应力集中点,避免构件在承受侧向冲击载荷时出现根部断裂问题。构件底部设置的定位凸块,可直接卡入对应安装基座的定位槽内,装配时无需额外调整对位,能有效缩短现场装配的调校时间,凸块的侧面设置有0.5mm的脱模斜度,方便加工时的工件取出与装配时的导向导入。从安装边界来看,构件整体最大外轮廓长度控制在72mm,最大宽度38mm,最大高度45mm,可适配安装空间局促的紧凑型设备工位,所有外露棱边均做了C0.5的倒角处理,既可以去除加工毛刺避免装配时划伤操作人员,也能减少应力集中带来的疲劳损伤风险。这类构件同时也是CSWA技能考核中的典型练习样件,建模过程需要熟练运用拉伸、切除、圆角、薄壁特征等基础建模命令,能有效考察建模者对特征顺序、尺寸约束、几何公差的把控能力,建模时需注意中空腔体的拔模方向与加工工艺的匹配性,避免出现无法实际加工的倒扣结构,同时要保证各个安装孔的同轴度、安装面的平面度符合实际装配要求,不能仅满足外观形似而忽略工程实际的装配与受力需求。
- 上一篇:菱形双耳安装式通孔压盖结构设计
- 下一篇:三角型带凸耳铰接安装支座结构
- 全部评论(0)
- 模板大小: 706.07 KB
- 售价:5金币
- 下载次数: 69
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
