工业设备用S型异形支撑固定支架

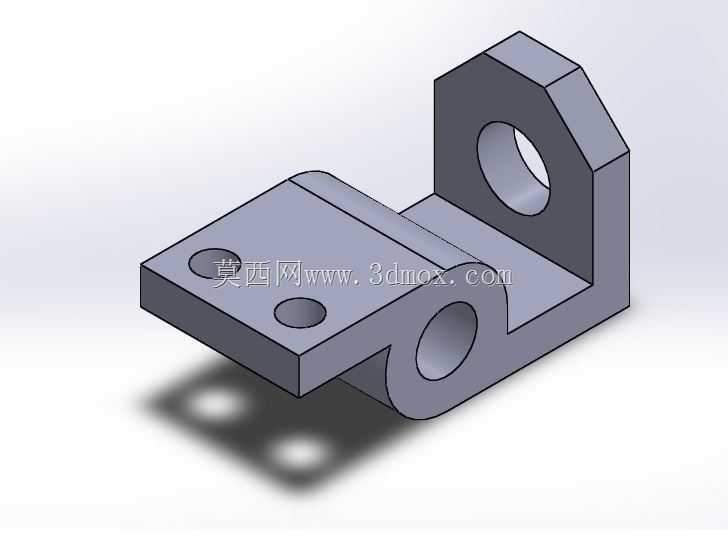

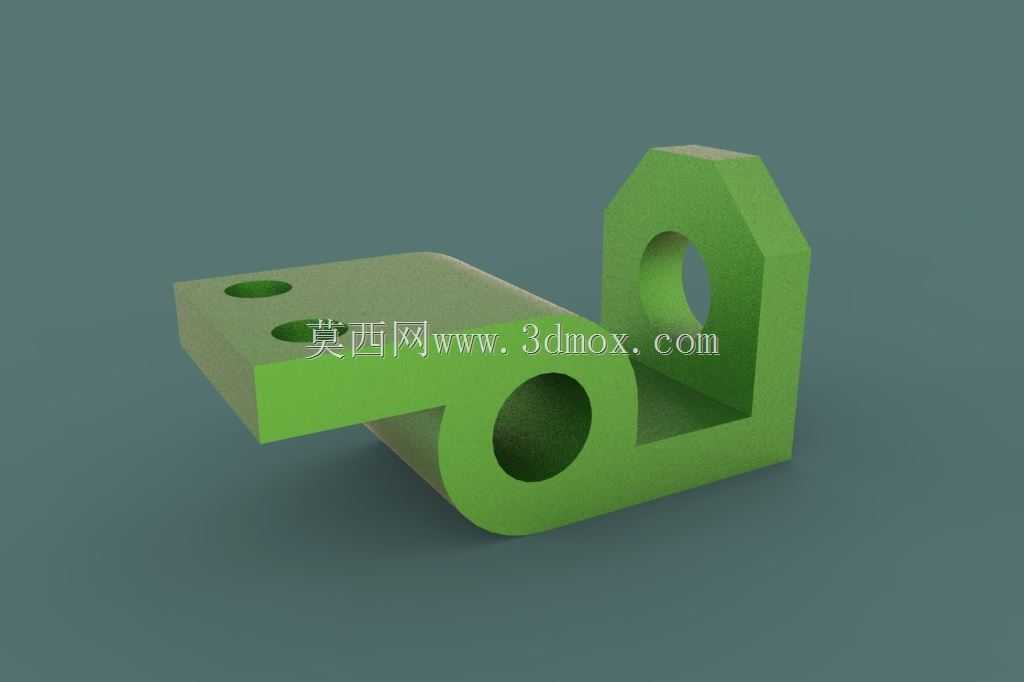

这款S型异形支撑支架，在轻工自动化输送线、小型专用工装夹具台、桌面型检测设备的机架辅件配套场景中十分常见，主要承担侧向承托、部件定位、辅助限位的功能，区别于常规直型角码或L型支架，其弯折形成的S型轮廓能在有限安装空间内同时适配两个垂直方向的部件连接需求，避免多零件拼接带来的累计装配误差。从结构设计逻辑来看，支架底部的平直安装段预留了两个同轴沉头安装孔，孔位间距按照常规工业铝型材的槽距标准设定，可直接通过内六角螺栓固定在20/30系列铝型材的安装面上，沉孔结构能保证螺栓头完全埋入支架平面，不会突出平面干涉后续搭载的部件；底部安装段的厚度经过受力校核，在承受5kg以内的侧向静载荷时不会出现明显形变，满足多数小型工业辅件的承重需求。支架向上弯折形成的第一处环形筒状结构，内孔为光滑通孔设计，主要用于穿装导向光轴或者作为铰接销轴的安装座，孔壁的厚度均匀，能保证销轴穿装后的同轴度，避免转动卡滞；继续向上延伸的斜向支撑段采用变截面过渡，在弯折应力集中的位置做了加厚处理，消除冲压或铣削加工时的应力断裂风险，斜段末端的带孔立板，可用于安装传感器支架、小型挡停块或者管线固定卡扣，立板上的通孔与下方环形筒的孔位保持平行，保证搭载部件的安装基准统一。在实际装配场景中，这类S支架常被用在小型皮带输送机的侧边，用来安装光电传感器的安装架，利用其S型的弯折结构，让传感器的检测面刚好延伸到皮带上方的检测位置，不需要额外加装延长杆；也会用在小型工装夹具的定位侧，作为工件侧向的支撑挡块，其一体成型的结构比分体拼接的支架刚性更好，长期受工件碰撞也不会出现连接松动。设计时特意将所有外边缘做了R角倒钝处理，避免装配时划伤操作人员，也不会刮破搭载的电气管线外层绝缘皮；整体外形的安装边界控制紧凑，底部安装面的长宽尺寸适配小型设备的安装空间，不会占用过多机架位置，向上延伸的支撑段高度经过多场景适配，刚好满足多数小型检测、挡停部件的安装高度需求，不需要额外裁切调整。
