三角型带凸耳铰接安装支座结构

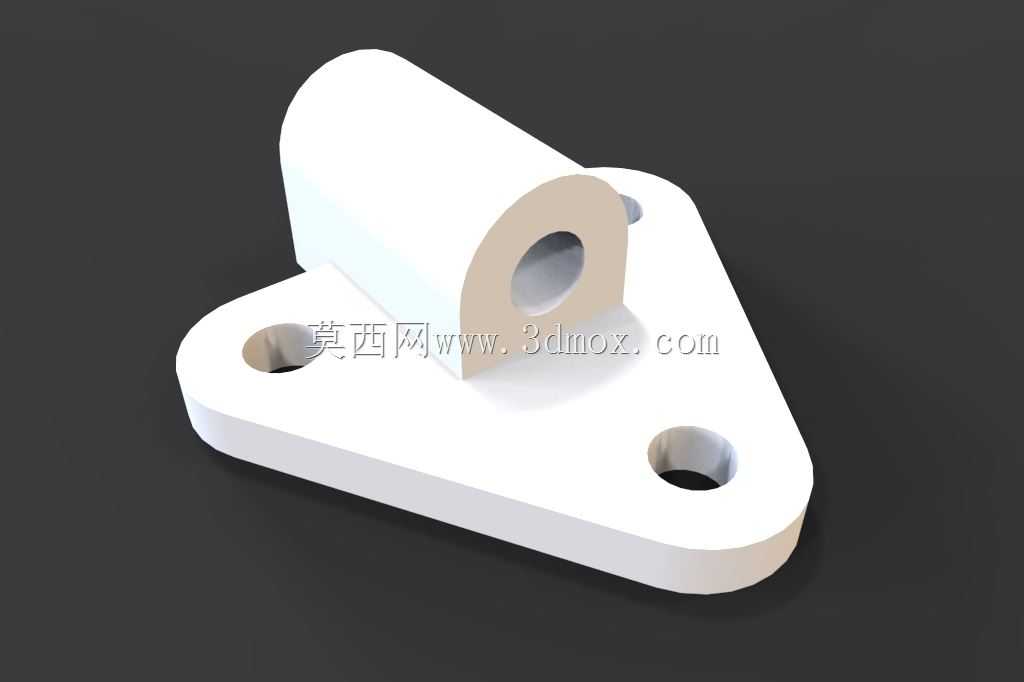

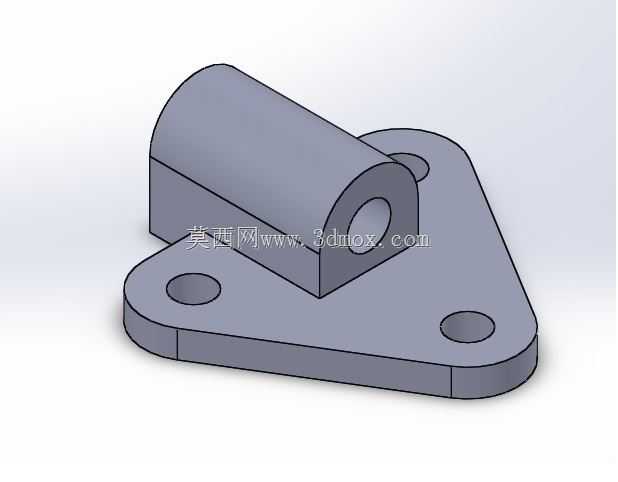

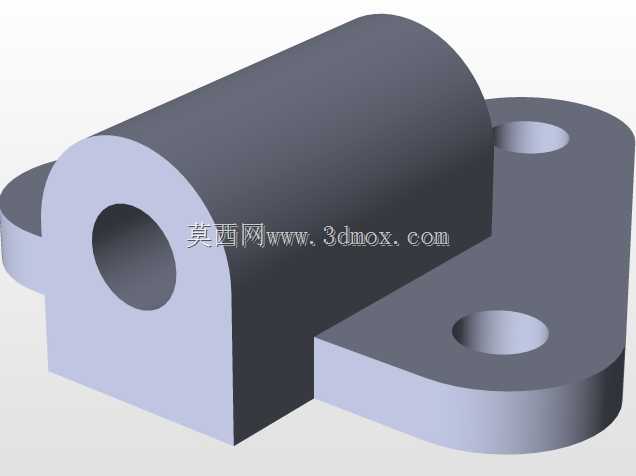

这类三角铰接支座常应用在轻工输送线侧边挡料机构、小型气动执行元件的安装固定场景中，也可作为小型设备舱门、检修盖板的铰接支撑部件使用，核心作用是为带铰接转动需求的杆件、摆臂提供稳定的安装基准，同时通过三角布局的安装孔分散承载时的应力，避免单点固定带来的应力集中问题。从结构设计来看，底座采用圆角三角形的平板构型，三个角位分别设置沉头安装孔，安装时可使用内六角螺栓将支座整体固定在设备框架或安装基板上，沉孔设计能够让螺栓头完全没入底座平面，不会出现螺栓头凸起干涉铰接件转动的问题，三个安装孔的孔位间距经过适配，既保证了足够的安装跨距提升固定稳定性，又不会占用过多安装空间，适合在布局紧凑的设备内部使用。底座上方的凸耳部分为半圆柱加单耳板的结构，耳板中心加工有同轴通孔，用于穿装铰接销轴，通孔的孔径公差按照间隙配合设计，能够保证销轴穿装后转动顺畅，不会出现卡滞问题；凸耳与三角底座的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中，在承受摆臂往复摆动带来的交变载荷时，过渡位置不容易出现疲劳断裂的问题。设计过程中优先考虑了安装边界的适配性，底座整体厚度控制在常规五金配件的通用尺寸区间，凸耳的高度刚好满足铰接件的转动摆幅需求，不会因为凸耳过高导致整体结构冗余，也不会因为高度不足让铰接件转动时与底座平面发生摩擦干涉。实际选型使用时，需要注意三个安装孔的中心距与安装面的预留孔位匹配，铰接孔的孔径要对应所选用的销轴直径，同时要确认支座的承载能力匹配所支撑部件的重量与摆动载荷，这类支座因为采用三角布局的固定方式，相比单孔或双孔的直柄支座，抗侧向倾覆的能力更强，在承受摆臂侧向力的时候不容易出现松动偏移，适合用在有小幅摆动、存在一定侧向载荷的铰接工位上。
