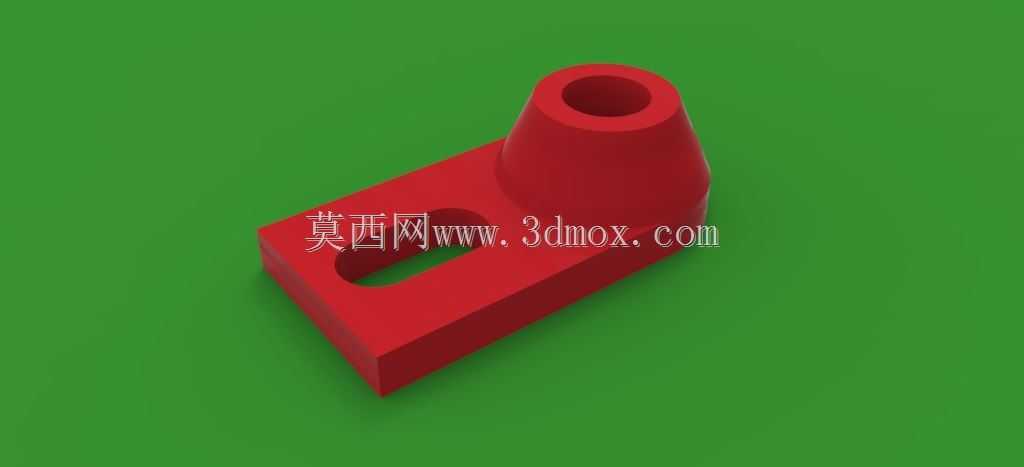

带腰型安装座的一体式支撑轴结构

这款支撑轴结构在轻工输送线、小型工装夹具台、非标自动化检测工位的定位环节应用十分普遍，日常产线维护中经常能见到同类型构件的身影，它的核心作用是为需要竖向定位的杆件、检测触头等部件提供稳定的安装基座，同时通过自身的结构设计抵消设备运行中产生的小幅振动偏移，避免定位部件出现松脱错位。从结构设计逻辑来看，下部的矩形安装座是整个构件的承载基础，座体上开设的腰型孔并非随意设计，这类长圆孔的存在可以给安装调试留出足够的调整余量，现场装配时不需要严格对齐孔位的绝对坐标，只需要将螺栓穿入腰型孔后，根据实际对位需求滑动调整整个支撑轴的水平位置，调整到位后再锁紧固定螺栓即可，大幅降低了现场安装的对位难度，也能抵消部分加工累积误差带来的装配干涉问题。上部的锥台过渡段连接下方安装座与上方的轴套孔，这种锥面过渡的设计相比直角台阶结构，能有效降低应力集中系数，当上方安装的杆件受到径向载荷时，锥面可以将载荷均匀分散到下方的安装座平面上，避免直角连接处长期受交变载荷出现开裂断裂的问题。上方的空心轴孔是核心的功能部位，孔壁的加工精度直接决定了穿入其中的杆件的运动顺畅度，设计时需要根据穿入杆件的直径匹配对应的公差带，如果是用于滑动导向的场景，孔壁需要预留合适的配合间隙，同时要考虑润滑脂的存储空间；如果是用于固定支撑的场景，则可以选择稍紧的过渡配合，保证杆件安装后无晃动。在安装边界方面，下部矩形座的长宽尺寸决定了它的安装占地空间，选型时需要确认安装面的平整区域尺寸能够完全覆盖座体底面，避免座体部分悬空导致锁紧后受力不均；腰型孔的长度方向决定了水平调整的行程范围，设计选型时要提前核算需要的调整量，确保腰型孔的可调行程能覆盖对位偏差范围；上部轴孔的中心高度是关键的安装尺寸，这个尺寸直接决定了被支撑部件的最终安装高度，设计时要结合整体设备的高度链进行核算，避免出现安装后部件高度不符的问题。另外整个构件采用一体式结构设计，相比拼接式的支撑组件，少了额外的连接螺栓环节，整体刚性更强，在频繁受载的工况下也不会出现拼接缝松动的问题，日常维护只需要定期检查安装座的固定螺栓是否锁紧、轴孔内是否进入粉尘碎屑即可，维护成本极低。
