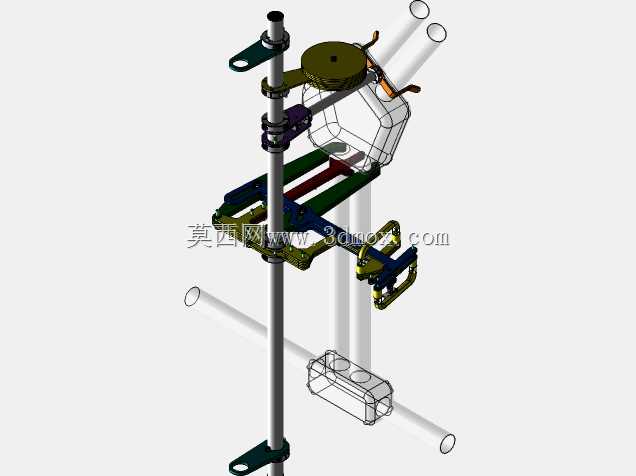

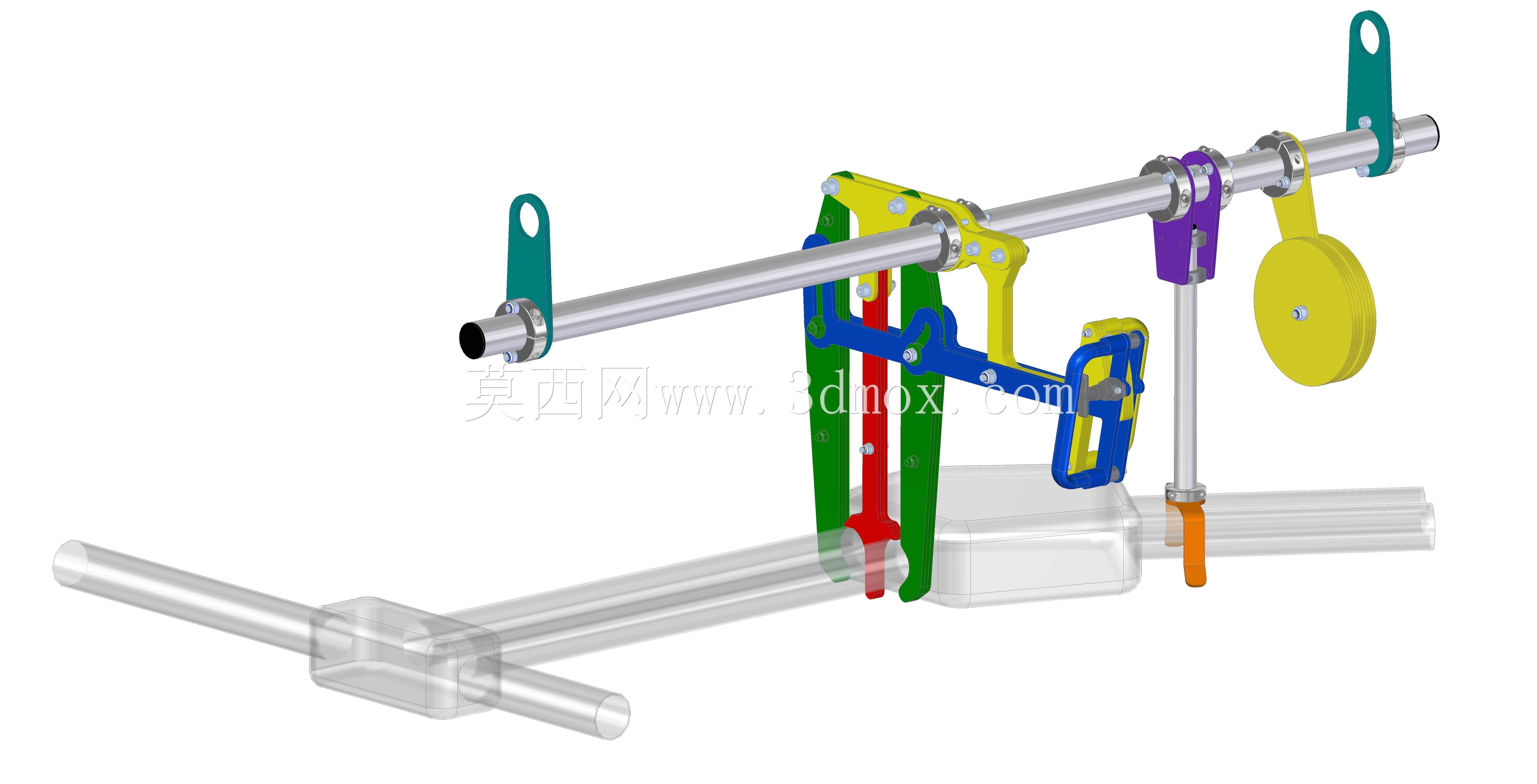

排气系统装配用双提升机横移夹具结构

该套机械结构主要应用于汽车排气系统零部件的生产装配环节，针对排气系统管路类部件装配过程中需要同步完成多工位横移、精准对位夹持的作业需求设计，可配合生产线的双提升机构完成工件的跨工位转运与装配定位动作，解决传统单工位夹具无法适配双提升机同步作业、管路类异形件夹持对位精度不足的问题。在实际生产场景中，排气系统的管路组件多为异形薄壁结构，装配过程中既要保证夹持力度避免工件变形，又要实现横向位置的精准调整，匹配不同工位的装配作业高度与对位要求，这套夹具通过多组联动的夹持臂与横移导向轴配合，可同时完成两组工件的同步夹持与横移动作，适配双提升机的同步作业节拍，大幅提升排气系统装配线的作业效率。从功能特性来看，该结构以横向布置的光滑导向轴作为横移动作的承载基准，轴上布置多组不同色彩标识的夹持调节组件，每组组件都配备独立的锁紧结构与夹持臂，可根据不同规格排气管道的外形尺寸调整夹持位置，夹持端采用仿形贴合设计，接触位置匹配管道外壁弧度，避免薄壁管道被夹伤变形；横移动作通过轴套与导向轴的滑动配合实现，滑动阻力小，定位精度高，配合端部的吊接结构可直接与提升机的升降端连接，完成升降与横移动作的联动。设计过程中优先考虑了作业的兼容性与稳定性，整体采用模块化的组件设计思路，所有夹持调节组件都可在导向轴上灵活调整固定位置，无需改动主体结构即可适配不同长度、不同管径的排气系统部件装配需求；底部设置透明的工件承托结构，在夹持作业前可对工件进行初步承托定位，降低夹持对位的操作难度，侧面的多色连杆机构为夹持力的传导结构，通过杠杆原理将锁紧力均匀传导至各个夹持触点，保证每个夹持位置的受力均匀，避免工件出现局部应力集中导致的变形问题。从安装边界与尺寸适配来看，整套结构的横向导向轴长度适配常规双提升机的工位间距，安装时只需将两端的吊耳结构与提升机升降端固定即可完成主体安装，整体结构的竖向高度预留了足够的管道装配操作空间，不会与下方的输送线、装配工装产生干涉，夹持臂的开合行程覆盖常规乘用车辆排气系统管路的直径范围，可满足多数排气系统装配场景的使用需求，结构整体无复杂的电控元件，纯机械结构的设计可靠性高，后期维护成本低，可长期在装配车间的多粉尘、多油污环境下稳定运行。
