100度全开式隐藏暗铰链结构设计

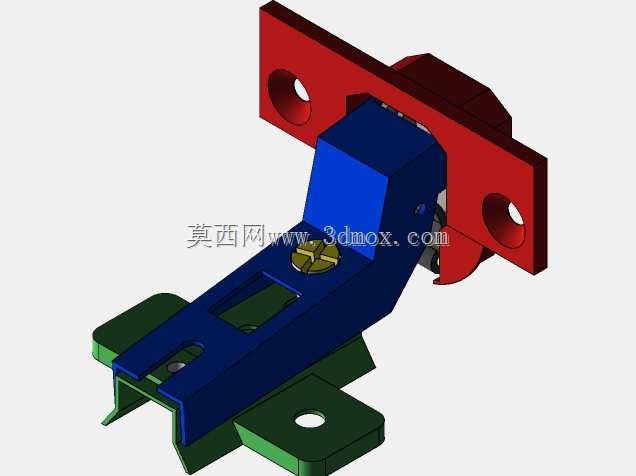

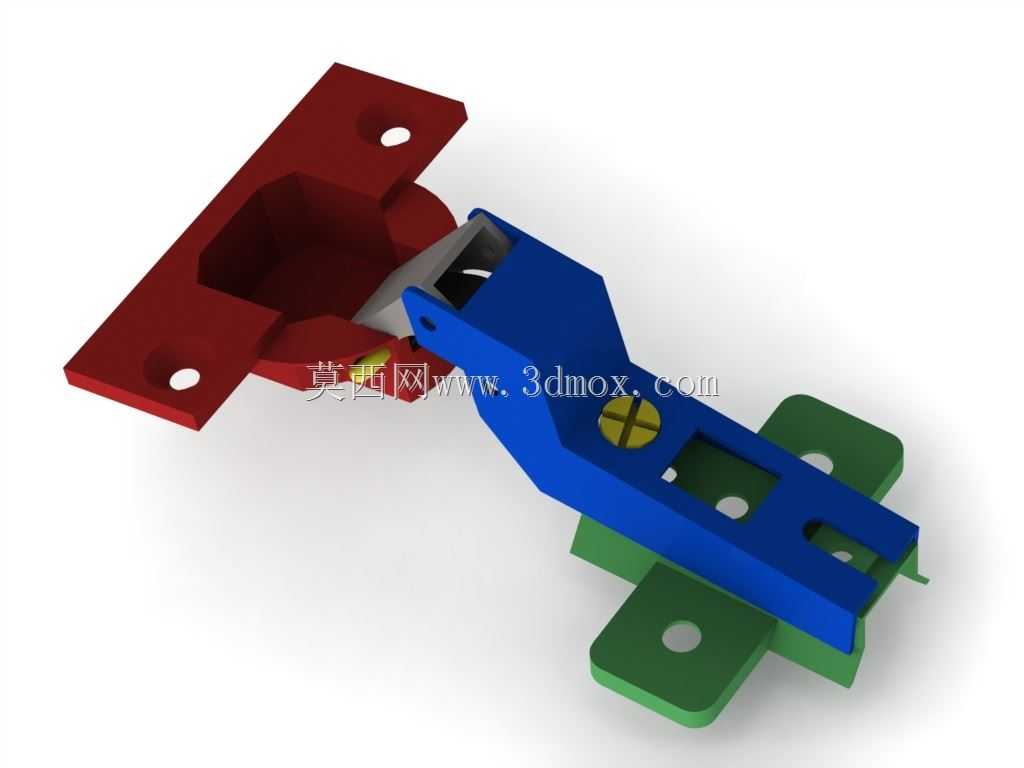

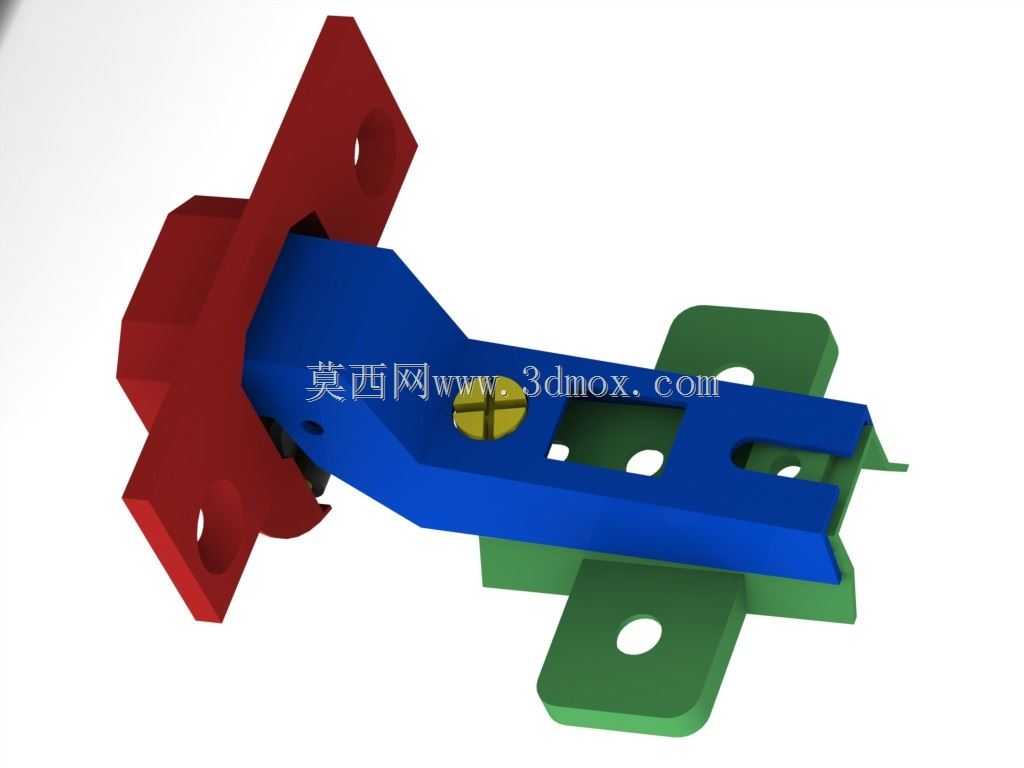

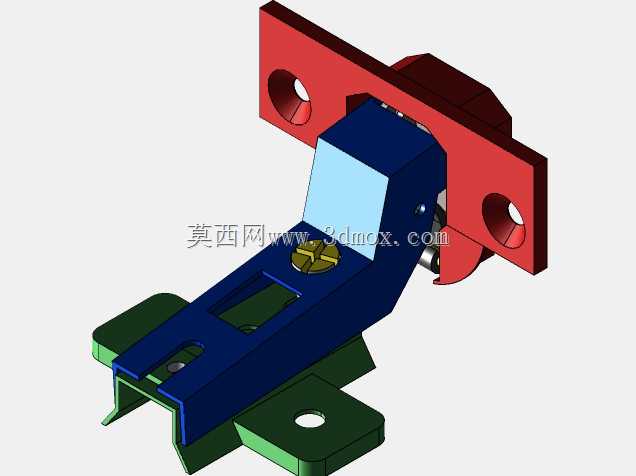

这款100度正常开放的暗铰链，主要应用于定制柜体、嵌入式家具、隐藏式舱门等对外观整洁度要求较高的场景，能够在柜门闭合时完全隐藏于板材接缝内部，避免外露五金件破坏家具整体的视觉完整性，适配各类对外观质感有高要求的家装、商用展柜、设备检修门等安装场景。在实际使用过程中，该铰链承担柜门与柜体之间的活动连接功能，可支撑柜门绕铰接轴完成0到100度的平稳开合动作，开合过程中无明显卡顿晃动，能够在全开状态下保持稳定支撑，避免柜门自行回落，同时在闭合状态下提供足够的锁紧贴合度，保障柜门与柜体之间的缝隙均匀一致。从功能特性来看，该铰链采用三段式分体结构设计，分别对应柜体固定端、中间铰接传动臂、柜门固定端三个部分，其中红色基座为柜体侧安装座，预留两个沉头安装孔位，可通过自攻螺丝直接固定在柜体侧板的预铣槽内，安装后基座表面与柜体侧板齐平；蓝色部件为核心传动臂，内部集成铰接转轴与限位结构，通过十字槽调节螺钉可实现柜门前后、左右位置的微调，抵消板材加工或安装过程中产生的尺寸误差，保障柜门安装后的对齐精度；绿色部件为柜门侧安装座，同样预留两个安装孔位，固定在柜门背面的预加工位置，与传动臂配合完成开合动作。设计过程中充分考虑了暗装场景的安装边界限制，整体结构厚度控制在常规18mm板材的可开槽范围内，安装时无需在板材上开设过深的槽位，避免降低板材结构强度，同时铰接转动轨迹经过反复校核，确保100度开合过程中柜门与柜体边缘不会发生碰撞干涉，即使是带有边框的厚边柜门也能顺利完成开合动作。各部件的外形均做了圆角过渡处理，避免安装过程中尖锐边角划伤施工人员或板材表面，传动部位的接触面做了贴合度优化，减少长期开合过程中的磨损量，延长五金件的整体使用寿命，安装完成后从柜门外侧完全看不到铰链结构，能够适配各类无拉手、按压式反弹开门的极简家具设计方案。
