金属板席卷法兰钣金结构三维设计

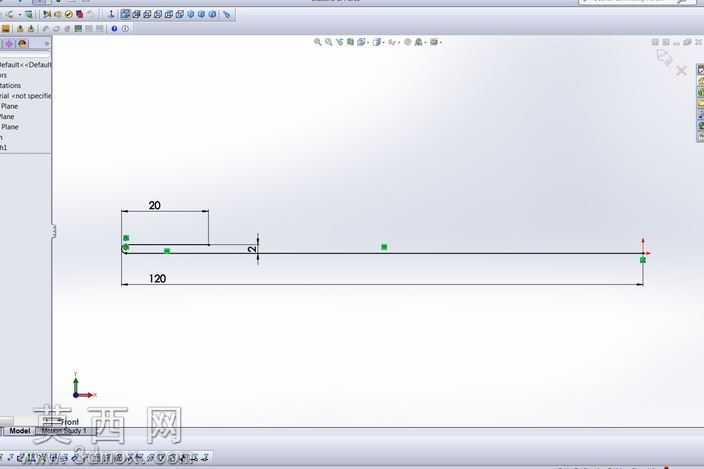

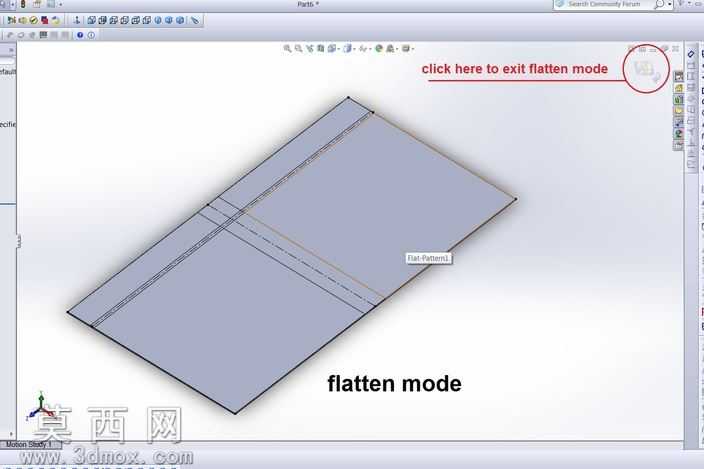

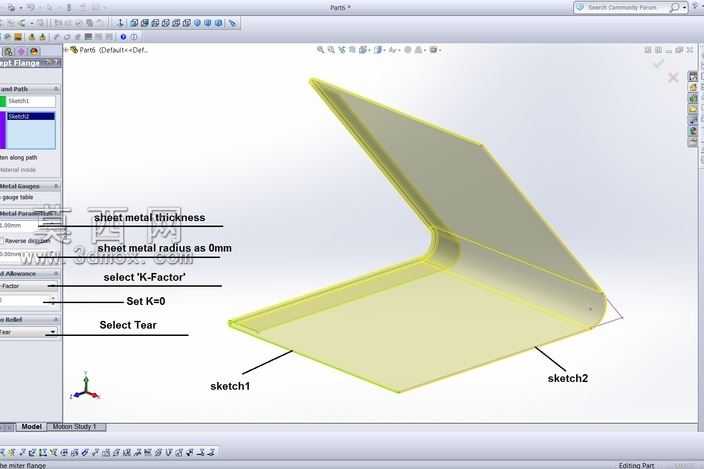

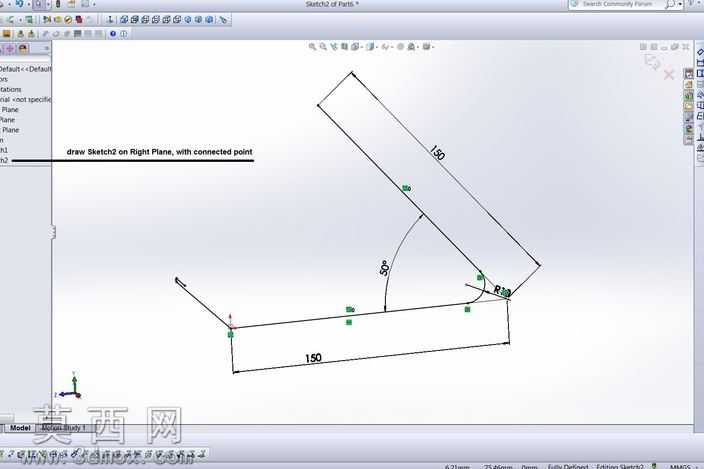

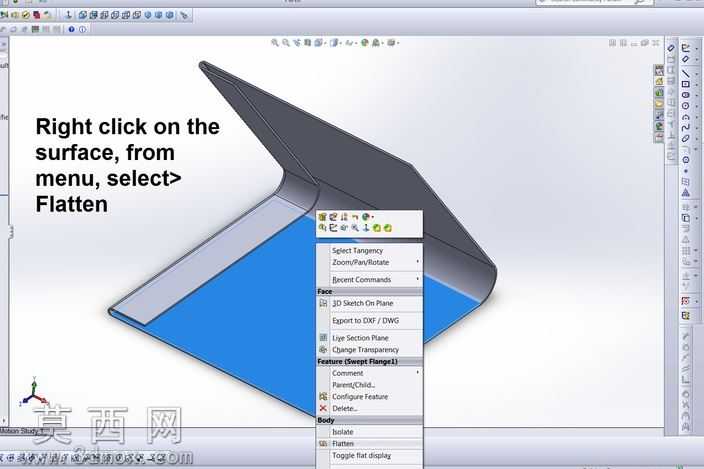

本次设计针对金属板席卷法兰开展钣金结构三维建模工作，依托三维建模环境完成从基础特征构建到工艺适配的全流程设计。建模初期首先确定钣金核心参数基准，结合席卷法兰的成型特性，预先定义金属板材厚度、折弯半径、折弯补偿系数等关键工艺参数，确保后续展开拼合的精度符合实际加工要求。基础特征构建阶段，先绘制金属板的平面轮廓草图，通过钣金基体特征生成初始板件，再依据席卷法兰的卷制成型轨迹，绘制扫掠路径与截面轮廓，通过扫掠法兰特征完成卷边结构的成型，过程中反复校验折弯区域的参数匹配度，避免因参数设置偏差导致后续展平失败。结构设计上充分考虑席卷法兰的连接适配性，对板件的拼接边缘做工艺性处理，预留合理的拼接余量，确保卷制成型后法兰的连接面平整度达标，同时在折弯过渡区域做圆角优化，减少应力集中问题，提升构件的结构强度。完成成型状态建模后，通过软件内置的钣金展平功能验证结构合理性，点击展平切换控件即可将卷制状态的法兰快速转换为平板展开模式，展平过程中自动计算各折弯区域的展开尺寸，生成可供下料加工的平板轮廓，过程中逐一核对展平后的板料轮廓尺寸、折弯线位置，确认所有参数无误后，对模型的显示效果做优化处理，为不同特征区域赋予区分度明显的材质外观，金属板材区域赋予哑光冷轧钢材质，折弯标识线采用醒目的颜色标注，方便查看结构细节。整个设计过程严格遵循钣金加工的工艺逻辑，所有特征均具备可加工性，既保证了席卷法兰的结构功能要求，也通过参数化设置实现了模型的快速调整，可根据实际使用需求修改板材厚度、卷边直径等参数，快速生成适配不同工况的法兰模型，展平后的平板模型可直接对接数控下料设备，减少后续加工的二次调整工作量，有效提升设计到生产的转化效率。
