NL4型面板式扬声器音频连接插头

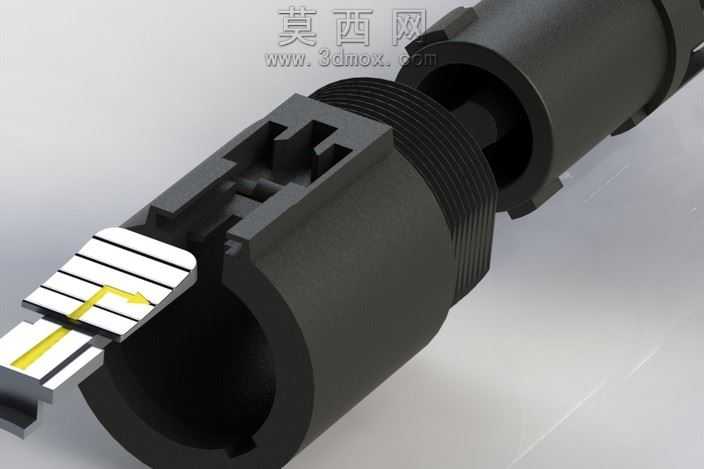

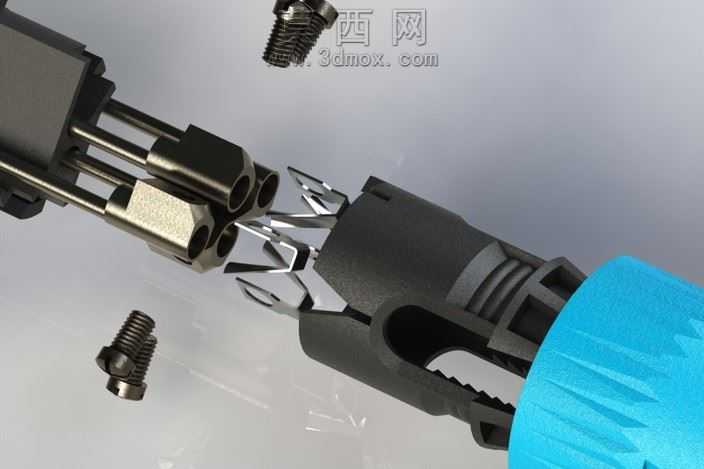

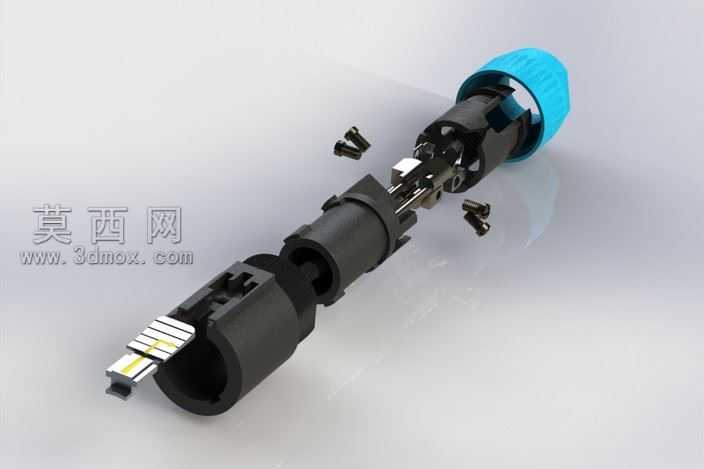

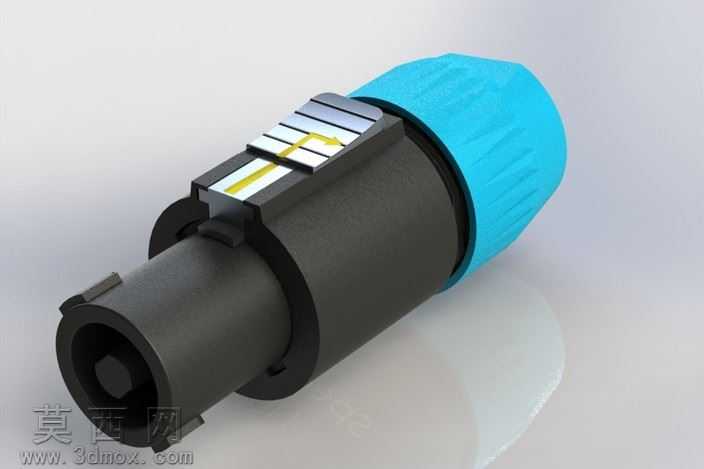

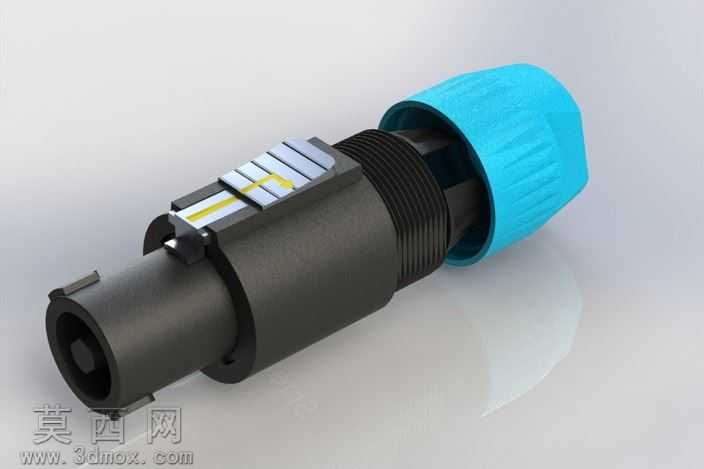

本作品为NL4型面板式扬声器电缆连接插头的三维建模成果，建模过程依托SolidWorks平台完成全参数化结构搭建，从核心功能需求出发还原专业音频接插件的完整结构。建模阶段首先依据专业音响接插件的通用尺寸规范，绘制插头插合端的截面轮廓，通过拉伸、切除等基础特征构建公端插接头的主体基体，精准还原插合端的定位卡槽、防呆结构与接触件安装位，确保插合结构的尺寸精度满足实际装配对接的公差要求。中部握持主体采用哑光硬质工程塑料的材质设定，建模时通过圆角特征处理主体与两端结构的衔接处，还原工业产品的倒角工艺细节，避免尖锐棱角的设计误差。尾部的电缆锁紧套采用防滑纹理设计，建模时通过阵列特征构建套体表面的竖向防滑棱，还原实际产品拧动时的防滑结构，同时完成锁紧套与主体的螺纹配合结构建模，还原尾部穿线、锁紧电缆的功能结构。顶部的锁扣结构单独建模，还原按压解锁、卡扣定位的活动结构逻辑，通过装配约束还原锁扣的活动行程与卡合位置，确保结构逻辑与实物一致。材质渲染阶段，插合端金属接触件采用哑光镀镍金属材质，调整金属粗糙度参数模拟工业接插件的金属质感，避免过度反光的失真效果；中部主体采用黑色哑光阻燃PC材质，调整漫反射参数还原工程塑料的细腻磨砂质感；尾部锁紧套采用亮蓝色硬质PVC材质，通过轻微的高光参数区分与主体的材质差异，还原产品的色彩识别设计；锁扣部位的标识区域采用半透明磨砂材质，模拟实际产品的标识牌质感。渲染阶段采用柔和的工作室布光方案，通过主光源、补光源与轮廓光的搭配，清晰呈现插头各部位的结构层次与材质差异，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。整体设计围绕音频连接的可靠性需求，完整还原插头的插合定位、电缆锁紧、锁扣防脱三大核心功能结构，所有特征均采用参数化建模方式，可根据不同规格需求快速调整尺寸参数，适配不同线径、不同面板安装位的衍生设计需求，模型结构完整无破面，装配关系清晰，可直接用于产品结构验证、安装模拟与展示渲染使用。
