Solidworks零件系列化设计表配置实操方案

　　在非标设备与标准件批量设计场景中，同类型不同规格零件的重复建模一直是占用结构工程师大量工作时间的痛点，比如传感器安装支架、成套扳手、螺丝刀套件这类存在成体系尺寸梯度的零件，若逐个单独建模不仅效率低下，还容易出现尺寸关联错误、配合参数不统一的问题，设计表配置功能正是针对这类需求开发的参数化设计方案。实际项目应用中，这类配置方案常覆盖传感器安装适配件、手动工具套件、管路接头组等需要多规格快速切换的零件场景，工程师完成基础模型搭建后，可通过设计表统一管理不同配置下的尺寸数值、特征压缩状态、自定义属性等参数，无需针对每个规格单独保存文件，单个零件文件即可承载全系列规格的模型数据。从设计逻辑来看，搭建这类配置首先需要梳理清楚零件的尺寸参数链，

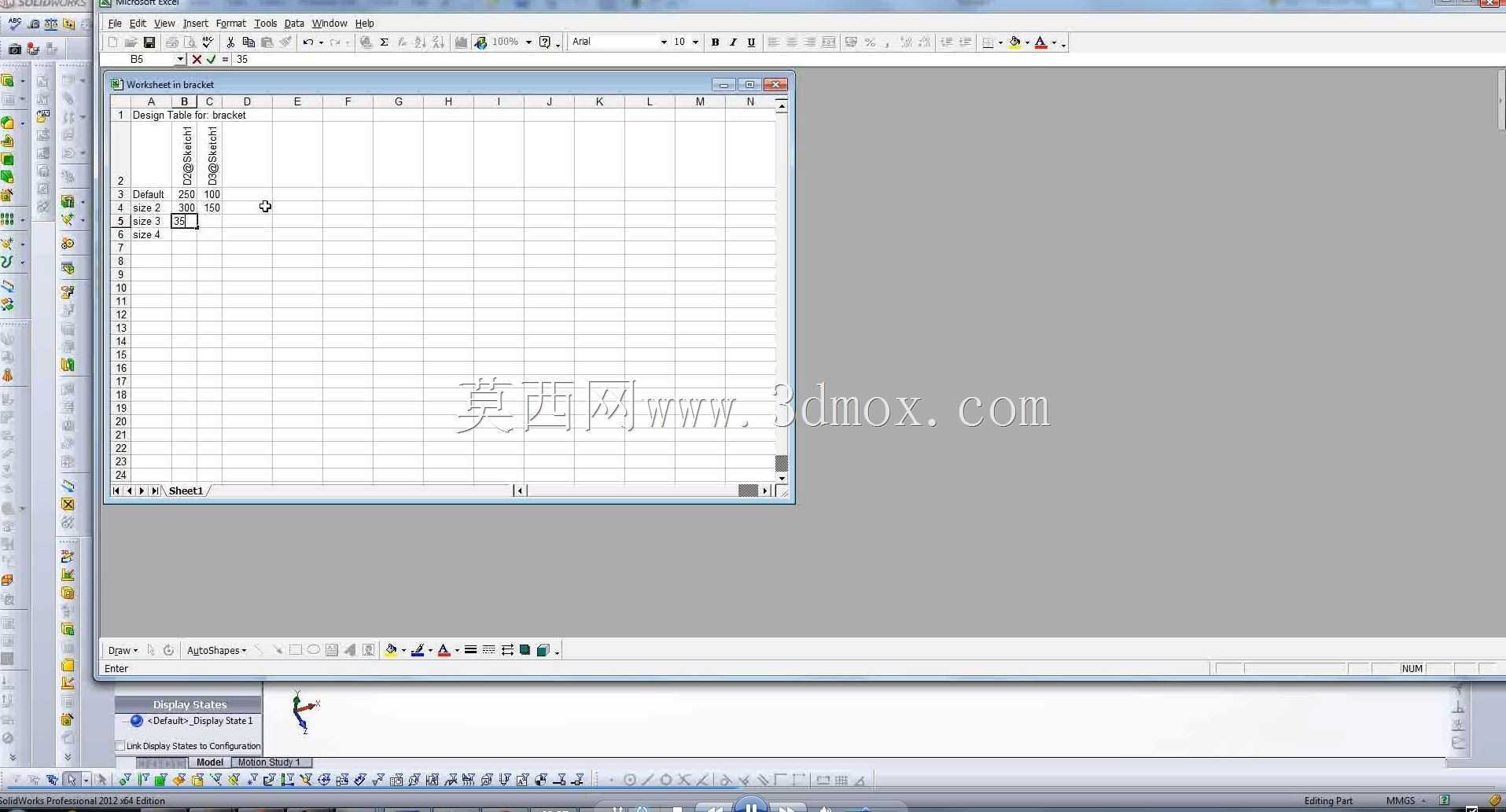

　　区分固定参数与可变参数，比如扳手类零件的开口尺寸是核心可变参数，而手柄的截面形状、过渡圆角这类通用结构参数可设置为固定值，避免设计表中出现过多冗余参数增加维护难度；传感器类适配零件则需要把安装孔距、探头伸出长度、适配螺纹规格作为核心可变参数，匹配不同型号传感器的安装要求。参数梳理完成后，需要在建模阶段给所有可变尺寸添加清晰的命名，避免使用软件默认的D1、D2这类无意义标识，方便后续在设计表中快速识别对应尺寸的含义，减少参数配置错误。设计表本身依托表格编辑逻辑，工程师可直接在软件内嵌的表格界面编辑参数，也可导出为外部表格文件批量编辑后再导入，对于规格数量较多的零件族，外部批量编辑的方式能大幅提升参数录入效率，

　　比如一套包含二十余个规格的螺丝刀套件，通过外部表格统一录入杆径、杆长、手柄直径、批头类型等参数，比逐个在软件内修改配置效率提升数倍。配置搭建完成后，可通过配置切换功能快速查看不同规格的模型状态，检查各规格下的特征是否正常、尺寸是否存在干涉，比如部分小规格零件若沿用大规格的减重孔参数，可能会出现孔壁过薄甚至特征穿透的问题，需要在设计表中针对小规格单独调整对应特征的压缩状态或尺寸数值。从安装边界适配角度，这类系列化配置的零件需要重点关注配合尺寸的参数边界，比如传感器安装支架的安装孔距需要覆盖常用M3到M12规格传感器的安装尺寸范围，每个配置的孔位公差、安装面平面度要求都要统一，确保不同规格切换后能直接与对应传感器完成装配，

　　无需额外调整配合关系。在实际出图环节，配置化的零件可直接在工程图中关联对应配置的尺寸参数，自动生成对应规格的工程图纸，无需为每个规格单独创建工程图文件，大幅减少了出图阶段的重复工作量，同时也避免了不同规格图纸之间出现参数不一致的低级错误。对于需要导入BOM表的场景，设计表中可预先添加代号、材料、单重等自定义属性，切换配置时这些属性会自动同步到BOM清单中，无需人工逐个录入，进一步提升了设计流程的整体效率。需要注意的是，搭建配置时要避免参数之间出现过定义或者循环关联的问题，比如某个尺寸同时被方程式和设计表驱动，会导致配置切换时出现报错，建模阶段就要理清参数的驱动逻辑，确保每个可变参数只有一个驱动源。另外，对于存在异形特征的零件，可通过特征压缩的方式在不同配置中启用或禁用对应特征，比如部分规格的传感器支架需要预留走线槽，部分规格不需要，就可以把走线槽特征设置为根据配置参数自动压缩或解除压缩，实现单文件覆盖更多结构变体的需求。
