壁挂式5.5mmDC电源插座三维建模设计

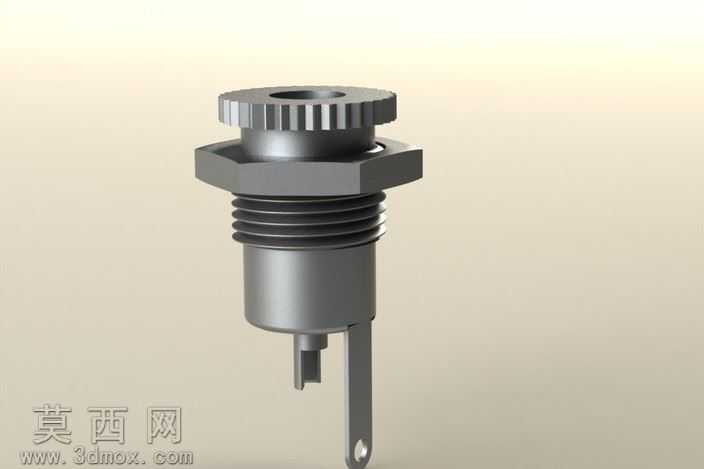

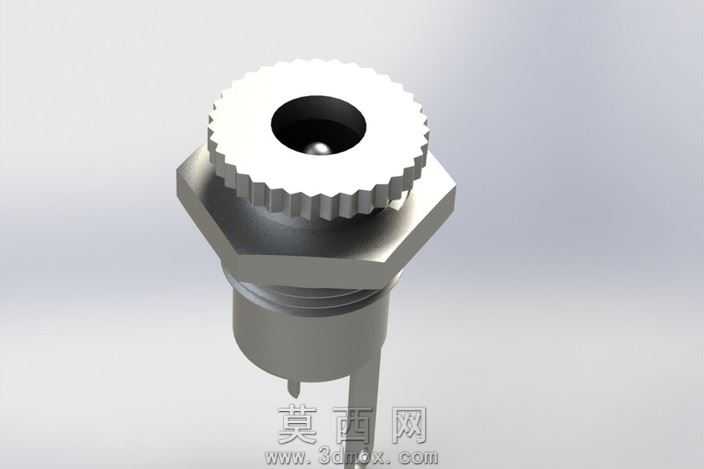

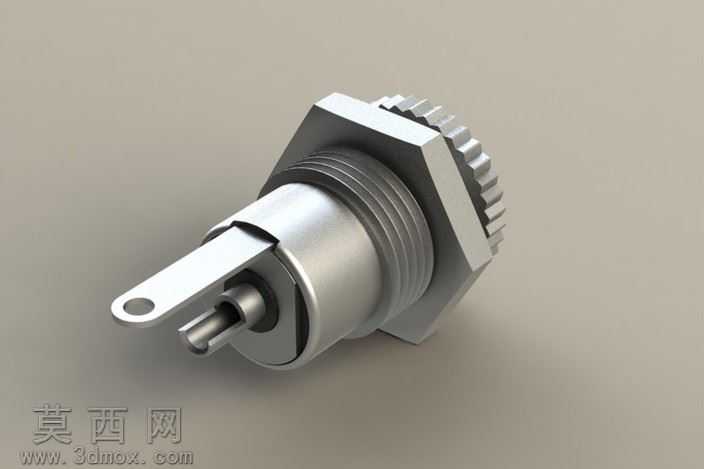

本模型为壁挂安装式5.5mm规格DC电源插座，建模过程依托三维参数化设计软件完成，全程遵循实际电子接插件的生产尺寸规范，还原产品的真实装配结构与外观细节。建模初期先梳理插座的组成结构，将其拆分为前端锁紧螺母、六角安装基座、绝缘主体、插接触芯、焊接引脚五个核心部分，采用自底向上的建模思路逐一构建各零件特征。前端锁紧螺母部分通过旋转凸台生成基础柱体，再通过圆周阵列生成外圈的滚花防滑纹理，还原金属螺母的防滑操作结构，中心开孔严格匹配5.5mmDC插头的插入尺寸，保证接口的适配精度。六角安装基座采用拉伸凸台生成六角外形，与螺母的衔接处设计有定位台阶，模拟实际产品的安装限位结构，基座下方的螺纹段通过扫描切除生成标准螺纹特征，还原插座在面板上的锁紧安装结构。绝缘主体部分采用耐高温绝缘材质的质感设置，建模时通过拉伸与切除特征构建内部的插针固定腔，保证插针安装后的同轴度，避免插头插入时出现偏位问题。插接触芯采用导电铜材的材质参数设置，建模时还原中心接触弹片的弹性结构，以及外围负极接触环的包裹结构，保证DC插头插入后正负极接触的可靠性，插芯尾部延伸出的两个焊接引脚，分别对应正负极接线，引脚处设计有焊盘凹槽，方便实际生产中的焊线操作。渲染阶段采用金属与工程塑料区分的材质方案，金属部件赋予哑光镀镍金属材质，调整反射参数模拟五金件的细腻金属质感，绝缘主体赋予黑色阻燃工程塑料材质，调整粗糙度参数还原塑胶件的哑光质感，场景采用柔和的影棚布光，多角度展示产品的结构细节，既清晰呈现外部的安装结构，也能体现内部的接触件布局。整个建模过程严格控制各部分的尺寸公差，安装螺纹、接口内径、引脚间距等关键尺寸均符合行业通用标准，模型可用于电子配件的结构验证、产品展示以及安装场景的配套设计。
