电插座孔成型特征库设计方案

　　在电气柜、配电箱、桌面电源模块等各类需要布设市电接口的设备结构设计环节，插座安装孔的加工特征往往是容易被忽略但直接影响装配效率的细节。不少刚入行的结构工程师在做这类开孔时，习惯手动绘制矩形或圆形轮廓，再逐一添加倒角、安装卡扣位、让位槽等细节，不仅重复劳动量大，还容易因为不同板材厚度的适配问题，出现孔位边缘毛刺、插座卡装不到位、面板贴合缝隙不均等现场装配问题。这套孔成型特征的设计逻辑，就是从一线装配的痛点出发，把电插座安装所需的所有切割、让位特征整合为可直接调用的成型库特征，不需要每次从零开始绘制轮廓。

　　从实际应用场景来看，这类成型孔覆盖了常规86型墙面插座、桌面嵌入式电源插座、机柜AC电源母座等常见规格的安装需求，不管是1mm厚的冷轧钢板机柜门板、2mm厚的铝合金设备面板，还是5mm厚的绝缘电木板安装层，调用特征时只需要选定安装基准面，特征会自动适配不同的板材厚度完成切割计算——它的切割逻辑是完全贯穿式的成型切割，不需要手动设置拉伸切除的深度参数，哪怕板材背面有其他结构件，只要预留的安全间隙满足最小装配要求，就不会出现切到后方结构的问题，这一点比手动绘制切除特征的容错率高很多。

　　设计这套特征的时候，特意规避了常规成型孔容易出现的装配干涉问题：孔位边缘预留了0.2mm的安装公差带，避免板材激光切割后的热变形导致插座卡入过紧；四个角的安装卡扣位做了15度的导入斜角，现场装配时不需要额外修磨孔位就能直接把插座卡入到位；孔位周边的沉台深度严格匹配插座面板的厚度，安装后面板和板材表面完全齐平，不会出现凸起或凹陷的缝隙，减少积灰和安全隐患。

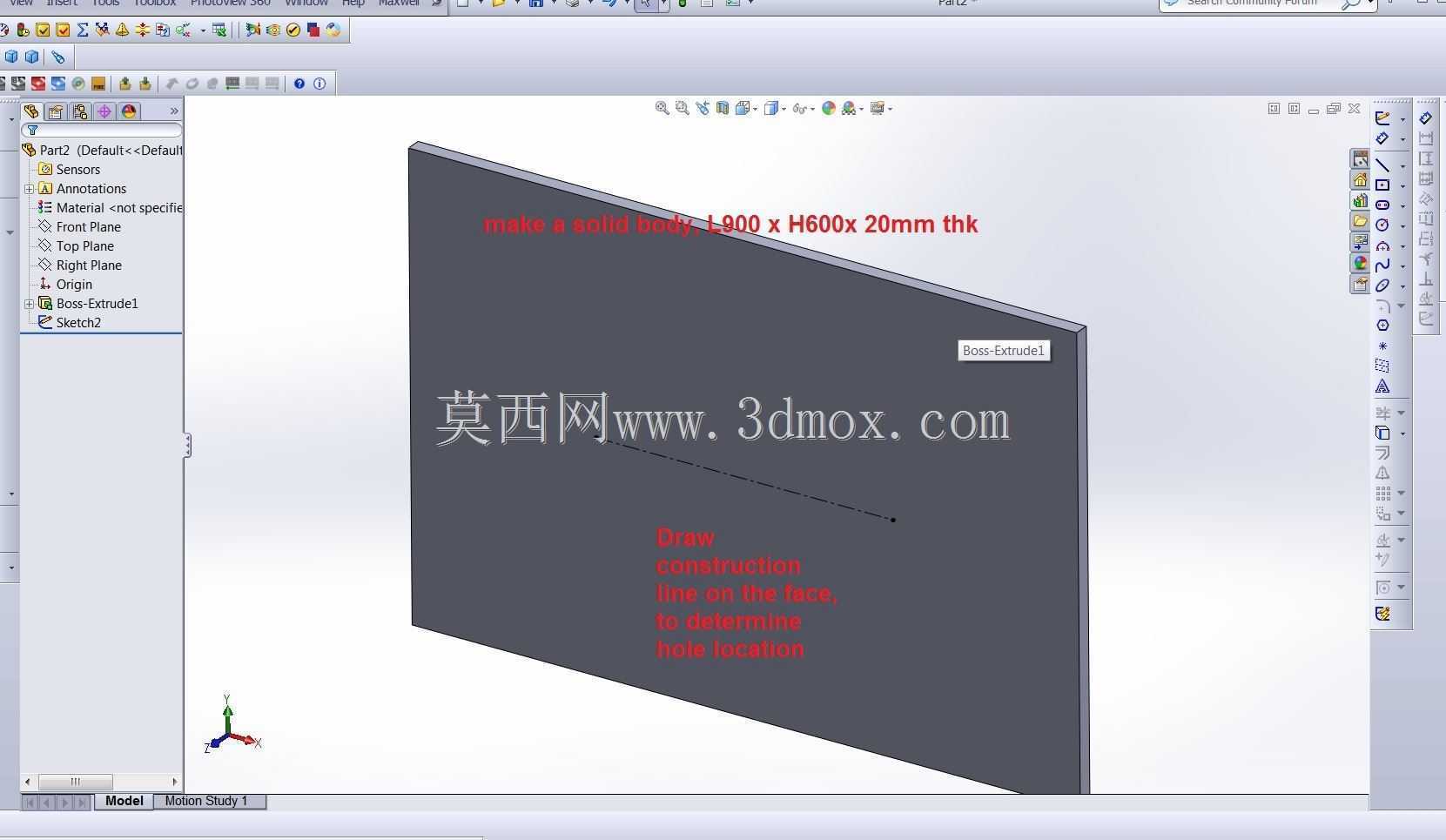

　　从安装边界的尺寸设定来看，特征的定位基准默认选取孔位中心，方便工程师在布局时和设备内部的电源模块走线位对齐，特征外围预留了最小10mm的安装操作空间，不需要额外给插座接线端预留多余的让位空间——特征内部已经整合了接线端的让位切割区域，只要按照基准面放置，后方的接线空间就自动满足安规要求的电气间隙，不用再单独做让位切除。

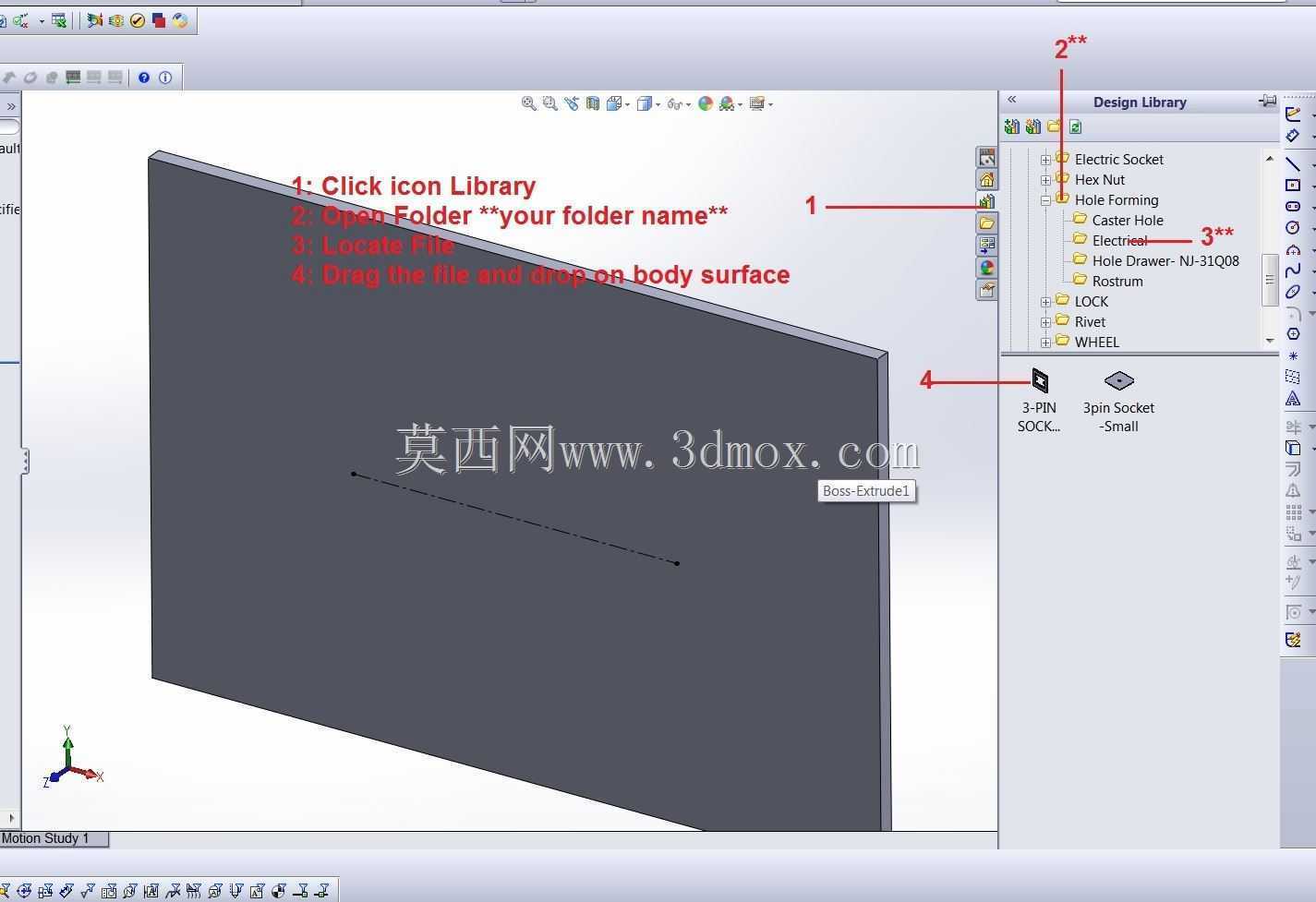

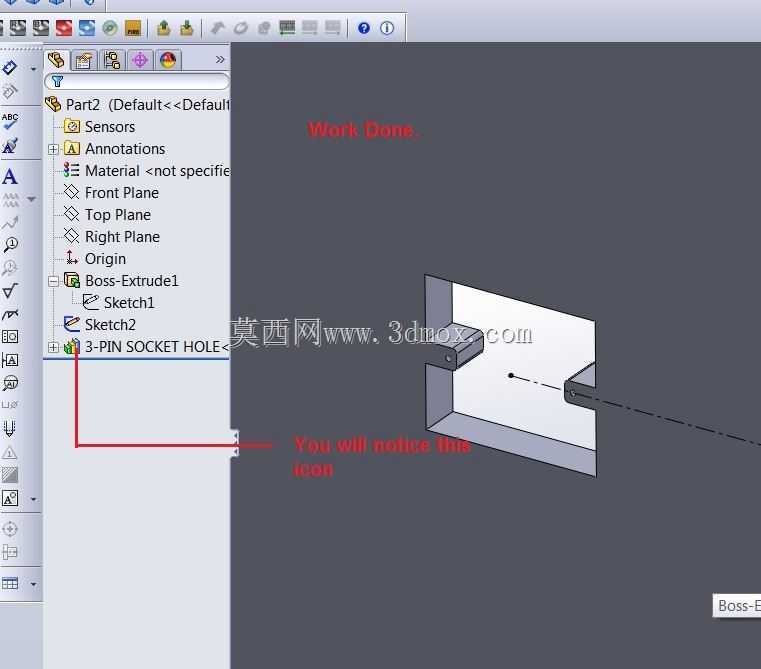

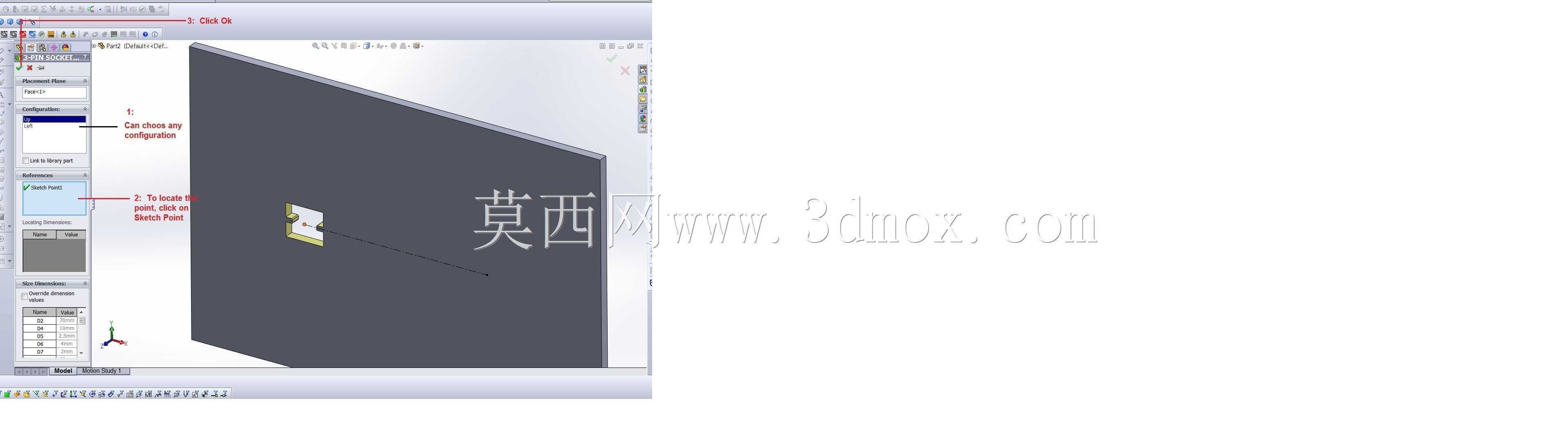

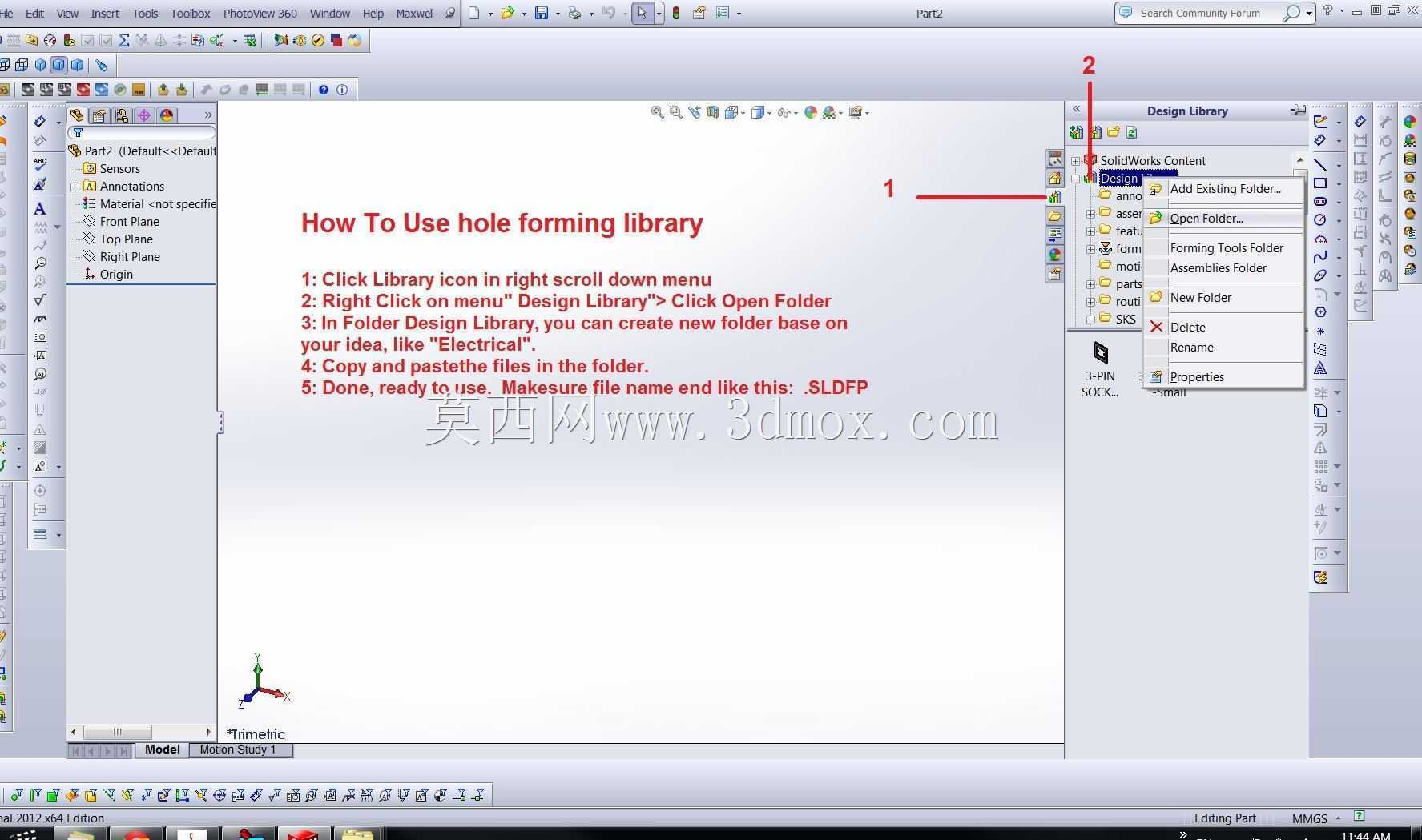

　　很多工程师在做钣金类设备的电源接口设计时，容易犯的错误是只画插座的外轮廓切割线，忽略了卡扣位的缺口和背面的接线让位，导致加工回来的板材需要现场手工打磨缺口，既影响外观一致性，还可能因为缺口不规则导致插座固定不牢，长期使用出现松动。这套成型特征把所有需要加工的细节都整合到了一个库特征里，调用的时候只需要拖动到对应的安装面，选定定位尺寸，就能一次性生成所有需要的切割轮廓，不需要后续再补画其他特征。

　　实际在生产线的装配反馈里，用这类标准化成型孔加工的板材，插座安装的单工位耗时比手工修配的孔位缩短了70%，而且安装后的插座拉拔力完全满足安规测试要求，不会因为孔位公差问题出现插座被插头带出的情况。另外，特征在设计时就考虑了不同加工工艺的适配性，不管是激光切割、数控冲床冲压还是铣床加工，生成的轮廓线都是连续的闭合路径，不需要工艺人员再补做加工路径的修正，减少了工艺端的重复工作。

　　针对不同材质的安装板，特征的切割参数也做了适配：针对金属板材，孔位边缘预留了去毛刺的工艺余量，加工后只需要简单滚磨就能达到光滑无毛刺的要求；针对绝缘板材，特征的转角处做了R0.5的圆角处理，避免加工时出现板材崩边的问题。哪怕是新手工程师，只要调用这个成型特征，不需要反复核对插座的安装尺寸手册，就能做出符合装配要求的孔位，从设计端就减少了出错的概率，也降低了后续加工、装配环节的沟通成本。
