270度开启隐藏式窄边门用铰链结构设计

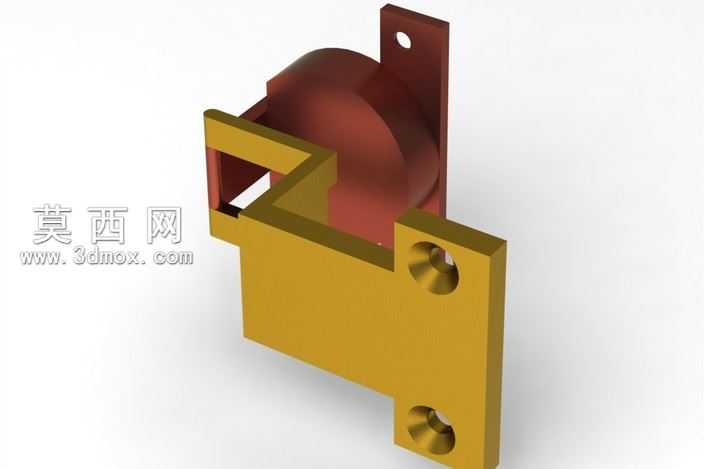

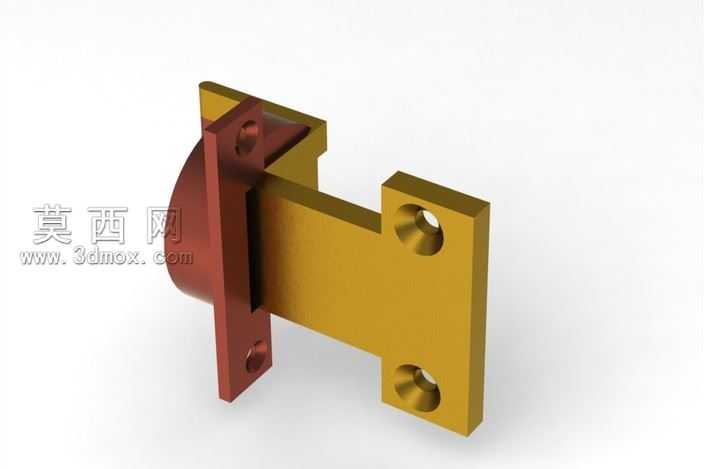

本款隐藏式铰链采用SolidWorks进行全参数化三维建模，整体建模过程遵循机械加工的工艺逻辑，先完成核心转动副的基准轴搭建，再分别绘制固定座与活动臂的草图轮廓，通过拉伸、切除、倒角等基础特征完成主体结构，对安装孔位做沉头孔特征处理，保证螺丝安装后表面齐平无凸起。渲染阶段采用Keyshot材质匹配，固定座部分赋予磨砂黄铜金属材质，调整粗糙度参数模拟真实五金件的哑光金属质感，转动轮部分赋予红棕色耐磨合金材质，添加细微的颗粒纹理还原耐磨部件的表面特性，场景采用柔和的工作室漫反射光照，避免金属表面出现过曝的硬反光，清晰展现结构的拼接关系与轮廓细节。结构设计上采用错位嵌套的布局，固定端设置带安装耳的基座，活动端通过L型弯折臂与转动轮配合，实现270度的大角度开启行程，转动副预留3毫米的轴部暴露间隙，既避免开合过程中部件与门板、门框发生摩擦干涉，又保证转动过程的顺滑无卡顿，安装孔位采用对称式排布，适配常规的门板与门框安装基面，隐藏式的安装结构可以让门板闭合后完全遮盖铰链主体，提升门体整体的外观整洁度。设计过程中反复验证开合角度的极限位置，对活动臂的弯折角度做多次参数调整，确保开启到最大角度时结构不会出现硬接触碰撞，同时对各部件的壁厚做均匀化处理，在保证结构强度满足日常门体承重需求的前提下，尽可能压缩铰链整体的占用空间，适配窄边框门体的安装需求，所有配合面均预留合理的装配公差，保证实际生产装配时部件可以顺利拼接，转动副的间隙控制在合理范围，既不会因间隙过大出现开合晃动，也不会因间隙过小出现转动卡涩的问题，整体结构兼顾了大角度开启的实用性与隐藏安装的美观性。
