可加工超长合金锭的专用切棒设备

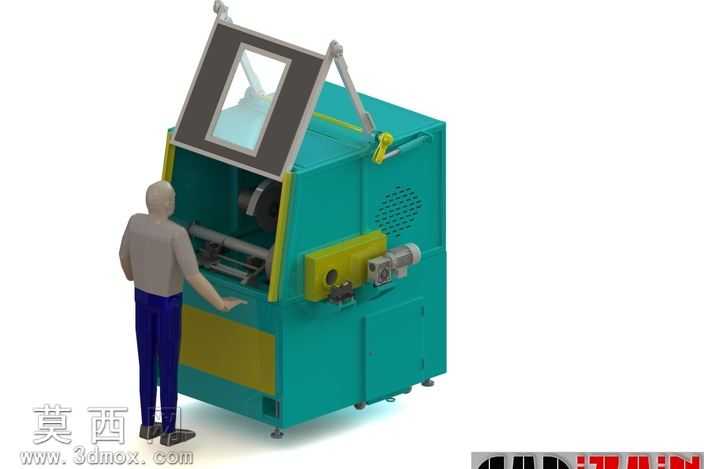

本三维模型采用专业三维机械设计软件完成全参数化建模，整体结构按照实际工业加工场景1:1比例还原，可适配直径75mm、长度1300mm规格的超级合金锭的切断加工需求。模型构建过程中首先完成整体机架的主体建模，采用厚壁方管焊接框架作为承载基础，外部覆盖青绿色钣金护罩，护罩表面做了散热格栅、检修门的细节刻画，护罩边缘搭配黄色警示色包边，还原工业设备的安全配色规范。设备上半部分设计为可向上翻转开启的防护观察舱，舱体配备透明观察窗，通过气撑杆实现开合支撑，既可以在加工过程中阻挡切屑飞溅、保障操作安全，也能方便操作人员观察内部加工状态，同时便于工件的上下料作业。设备侧面集成了驱动电机与传动机构，将动力传递至内部的切割执行组件，传动部位额外设置黄色安全护罩，避免传动部件外露带来的安全隐患。模型底部设计有可调式支撑脚，可根据安装地面的平整度调节设备水平，保证加工过程中的设备稳定性。建模过程中对所有运动部件做了装配约束验证，确认防护舱开合、传动机构运转的动作逻辑符合实际机械原理，材质渲染阶段区分了金属机架、钣金护罩、透明观察窗、橡胶密封件、气撑杆金属杆身等不同部件的材质属性，通过调整粗糙度、反光度参数还原真实工业设备的质感，整体设计充分考虑长尺寸合金棒料的加工进料空间，内部设置工件定位夹持结构，可保证长棒料加工时的装夹稳定性，避免切割过程中出现工件晃动影响加工精度的问题，封闭式的整体结构设计也适配金属加工过程中的切屑、切削液收集需求，符合现代工业加工设备的安全、环保设计理念。
