桌面三轴数控铣削机床结构设计

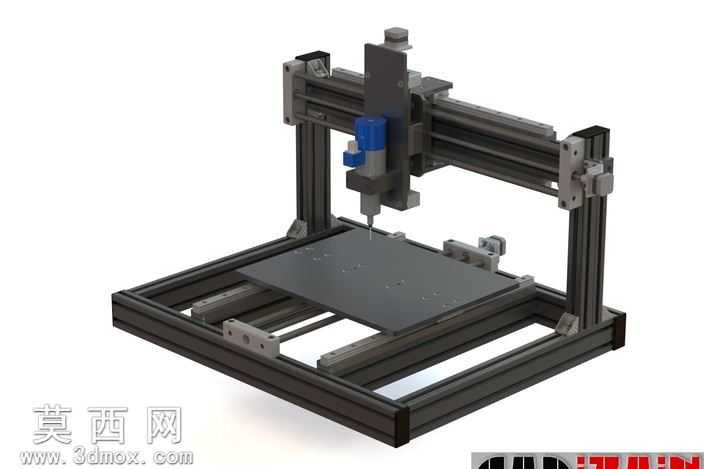

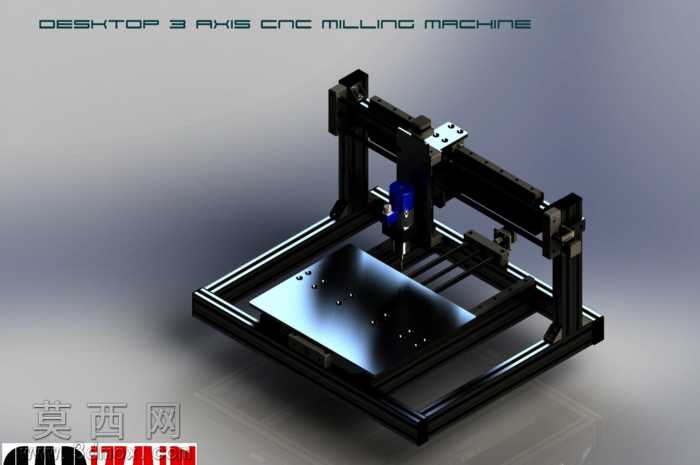

本模型为桌面级三轴数控铣削机床，整体采用工业铝型材搭建主体框架，兼顾结构刚性与组装便捷性，适配个人工作室、创客空间的小尺寸原型加工场景，核心定位为低成本完成印制电路板原型的铣削制作。建模过程中对设备各运动轴的传动逻辑做了完整还原：X轴采用双导轨平行布置于工作台两侧，搭配滑块承载移动横梁，保证横向运动的平稳性；Y轴导轨集成于底部框架，驱动工作台实现前后进给，行程覆盖常规小尺寸电路板的加工范围；Z轴垂直布置于横梁中部，搭载主轴安装座，可实现刀具的上下进给，完成不同深度的铣削动作。模型对各部件的装配关系做了精准复刻：铝型材之间采用角码与内置连接件锁紧，导轨与型材安装面贴合定位，主轴夹座可适配不同直径的高速铣削主轴，工作台面预留了工件装夹的T型槽位，方便固定待加工的电路板基材。设计阶段充分考虑了桌面设备的轻量化需求，在保证运动部件刚性的前提下优化了型材截面尺寸，降低整体设备重量；同时对走线槽、驱动电机安装位做了预留设计，方便后续加装步进电机、控制系统与驱动电路，完成从机械结构到可运行设备的转化。模型完整呈现了设备的框架结构、运动组件、主轴安装位与工作台结构，各零件之间无干涉，装配逻辑符合实际小型数控设备的设计规范，可作为桌面数控设备开发、小型机床结构学习的参考模型，也可用于创客DIY小型铣削设备的结构参考，帮助开发者快速理清三轴机床的运动逻辑与搭建思路，降低原型开发的试错成本。
